Автомат-наповнювач дні
Призначений для наповнення вільного об'єму циліндричних консервних банок рідкими харчовими продуктами в'язкістю до 0,4 Н-с/м2.
Відповідно до державних стандартів автомати випускаються в таких конструктивних виконаннях:
1— для агрегатування із закатними машинами — не має власного приводу і конвеєра видачі банок;
2— для автономної експлуатації — має власний привод, конвеєри подачі і видачі банок та змінне передавальне відношення шестерень.

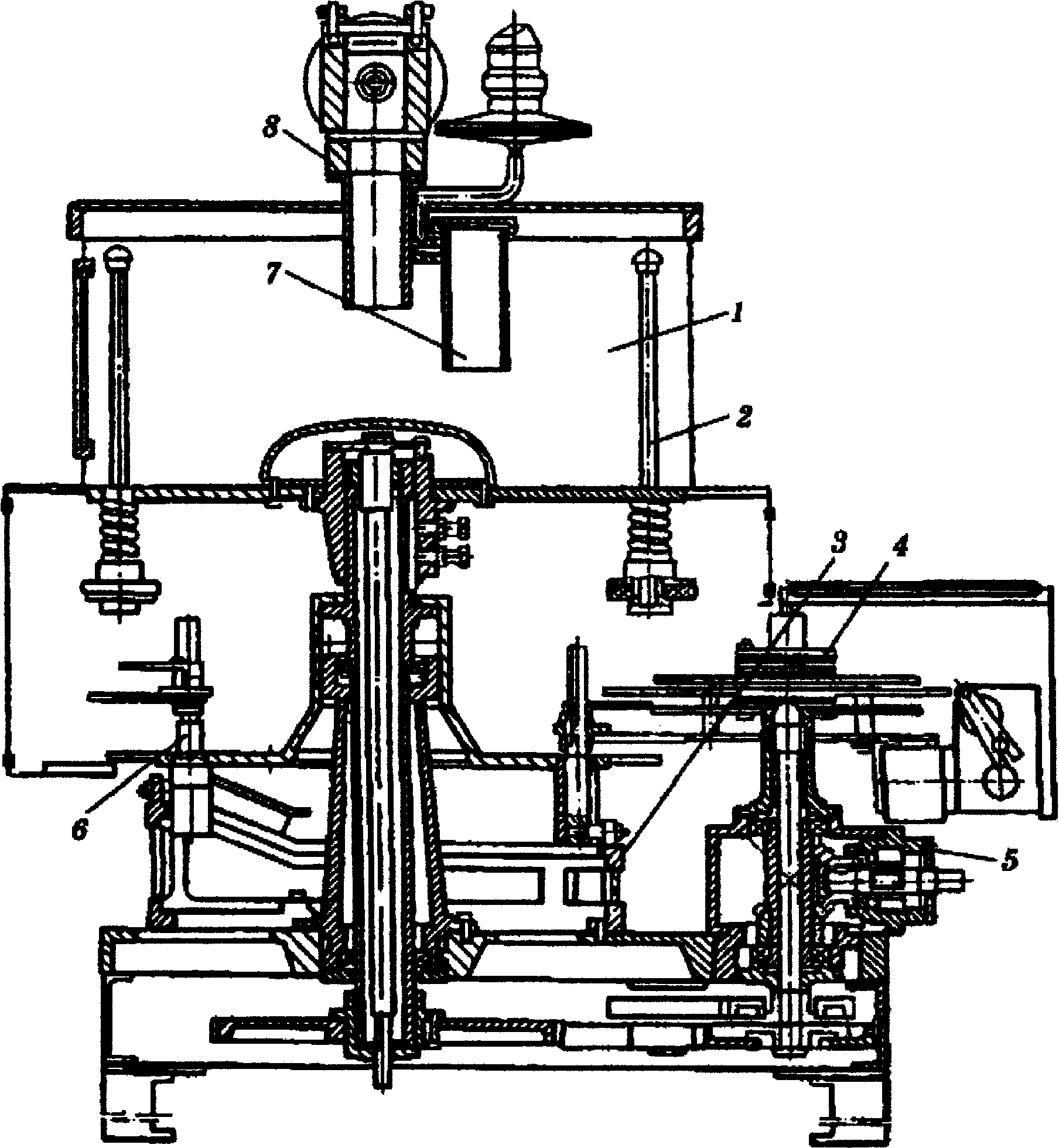

Рис. 5. Автомат-наповнювач ДНІ.
Основними складовими частинами автомата ДНІ є станина, дозувальний пристрій 2, продуктовий бак 1, копер З, продуктопровід 5, регулювальник подачі продукту 7, привод 5, енергоустаткування.
Станина призначена для установки всіх вузлів і деталей автомата. Механізм приймання 4 забезпечує подачу банок для наповнення з неорганізованого потоку їх чи з цехового конвеєра (скляна і металева тара) або з течок (металева тара).
Пусті банки надходять на конвеєр приймального пристрою і підштовхуються гвинтом. Останній ділить їх за кроком і передає на приймальну зірочку, з якої банки надходять на столики 6 каруселі. При обертанні каруселі столики разом з банками піднімаються по копіру, і банка, впираючись у корпус патрона дозувального пристрою, піднімає його. При цьому продукт з бака потрапляє в банку. При опусканні банки подача продукту припиняється. Наповнена банка передається на конвеєр видачі банок.
Закаточні машини зк1-1-і26 , зк1-3-63
Закаточні машини призначені для закупорювання скляної тари.
Закаточна карусель має чотири шпинделі, банки обертаються, із закаточними вузлами, кожний з яких складається з осі, важелів, закатних і відтискних роликів.
Наповнені банки надходять з механізму приймання. На конвеєрі під час проходження гвинта банка відтискує важіль блокування, після чого магазин видає кришку, яка маркірується, і банка зірочкою-носієм подається в закатну карусель. Тут на банку установлюється кришка, банка з кришкою встановлюється в патрон закатного механізму і закупорюється. Закатана банка знімається з патрона і видається з мангани подавальною зірочкою.
Рис. 6. Закаточна машина ЗК1-1-126.
Складовими частинами машини ЗК1-1-126 (рис. 6) є станина, механізми приймання, подачі і закатування банок, подаюча зірочка, плита з пультом керування, коробка швидкостей 2 електродвигун і.
Механізм приймання банок складається з конвеєра 6, гвинті 5 і блокувального механізму, який не видає кришку при відсутності банки. Механізм подачі призначений для транспортування банок і кришок з одночасним орієнтуванням їх одна відносно одної і подачі їх на пересувний стіл закатного механізму, що складається з подавальної зірочки, магазина кришок 3 і маркер 4.
Автоклави б6-кав-2, б6-кав-4
Призначені для герметично закупорених банок з продуктом при температурі стерилізації понад 100 °С.
Складається з корпусу 3, кришки 7 , 4, кошиків 10, штуцера 9 для підключення програмного регулятора ПРП-2, арматури для з'єднання з магістралями, по яких надходять пара, вода, повітря і виводиться конденсат.
Зварний корпус автоклава складається з циліндричних обичайок завтовшки 6мм і днища, товщина якого 8 мм. На корпусі встановлені манометр 8, термометр і датчики програмного регулятора ПРП-2. У нижній частині корпусу розміщені паровий барботер 11 і зливний патрубок зі стаканом.

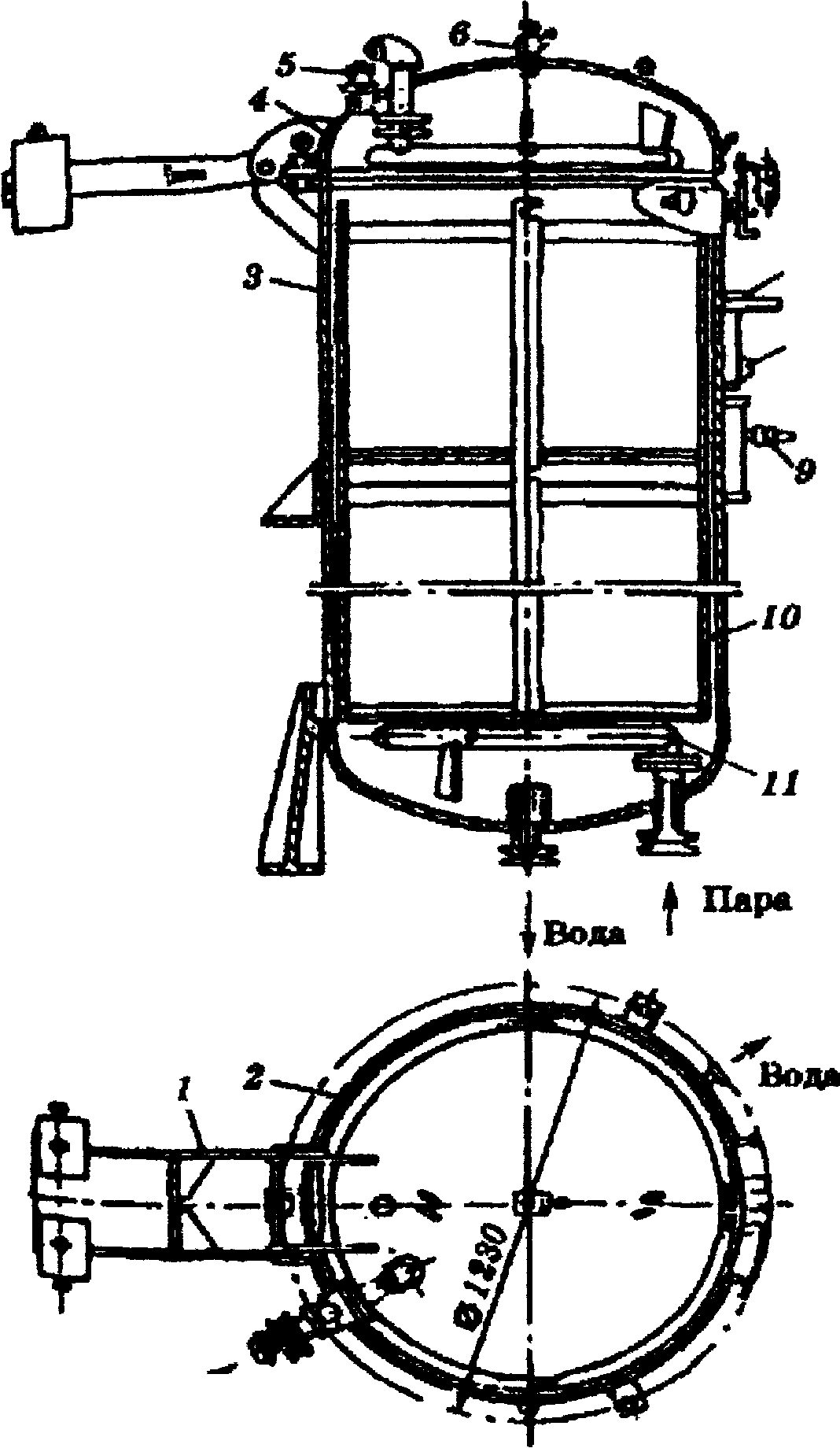

Рис. 7. Автоклав Б6-КАВ-2
Фланці кришки і корпусу у вода притискуються один до одного за допомогою швидкодіючого затискача 2, що складається з п'ятнадцяти секторних захватів, укріплених на кільці з пружинної сталі, І системи важелів для стягування і розширення поясного затиску. На кришці є штуцери для запобіжного клапана 5 і пробкоспускного крана 6.Кришка має рівноважний пристрій І, який полегшує її відкривання і закривання. Програмний регулятор стерилізації ПРП-2 призначений для автоматичної стерилізації.
Наповнені банками кошики встановлюються в автоклаві один на одного, після чого кришка закривається. Місткість наповнюється водою, а через барботер подається пара. Повітряним компресором створюється і підтримується в системі постійний тиск. По закінченні часу стерилізації пара і гаряча вода поступово витісняються з апарата холодною водою, яка надходить сюди. Після охолодження кошики з банками вивантажуються з апарата.
Технічна характеристика автоклавів
Показники |
С6-КАВ-2 |
П6-КЛВ-4 |
Об'єм автоклава, л |
1570 |
2700 |
Внутрішній діаметр, мм |
1000 |
1000 |
Робочий надмірний тиск в автоклаві, |
0,35 |
0,35 |
Кількість кошиків, що занурюються |
2 |
4 |
Габарити, мм: ширина |
1350 |
1350 |
довжина |
2200 |
2200 |
висота із закритою кришкою |
2750 |
4200 |
з відкритою |
3350 |
5000 |
Маса, кг |
|
3534 |
