5.19. Пример постановки задачи по учету основных средств. Информационная модель комплекса задач. Алгоритм решения задачи
На рисунке 25 приведена информационно-логическая модель комплекса задач по учету элементов модели дано табличное описание (Таблицы 5 – 9).
Таблица 5 - Описание информационных объектов

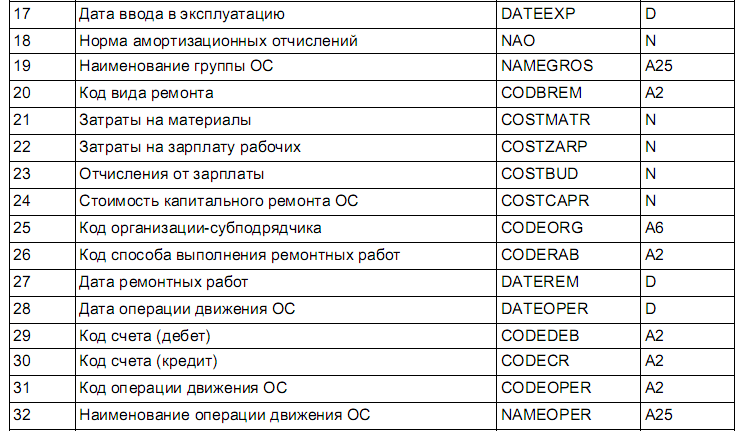

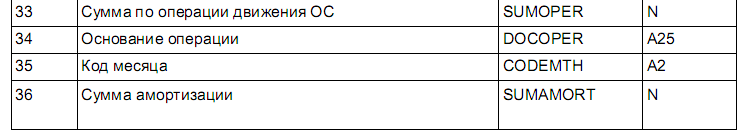

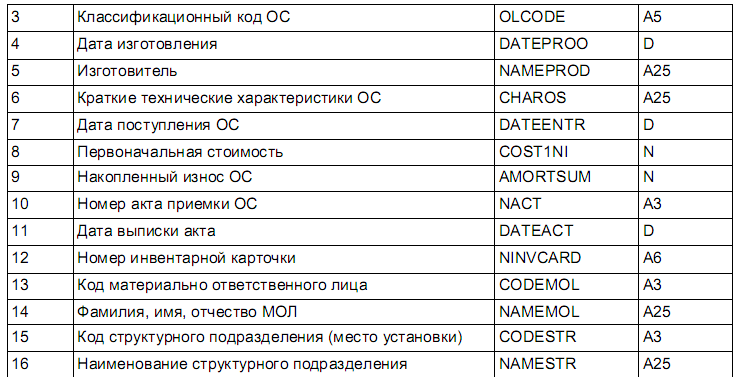

Таблица 6 - Описание реквизитов информационных объектов

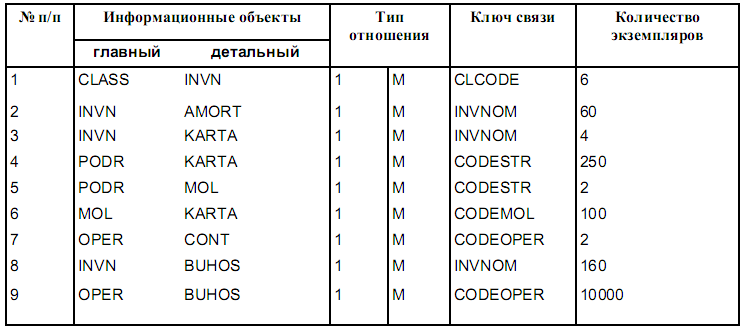

Таблица 7 - Описание структурных связей информационных объектов

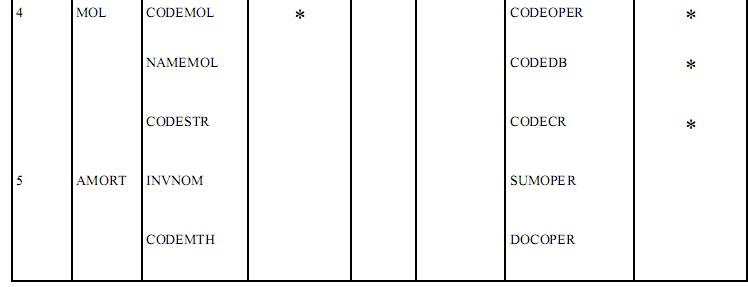

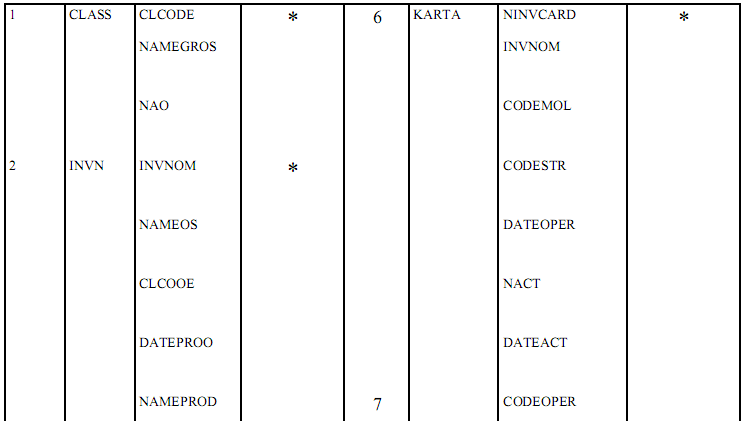

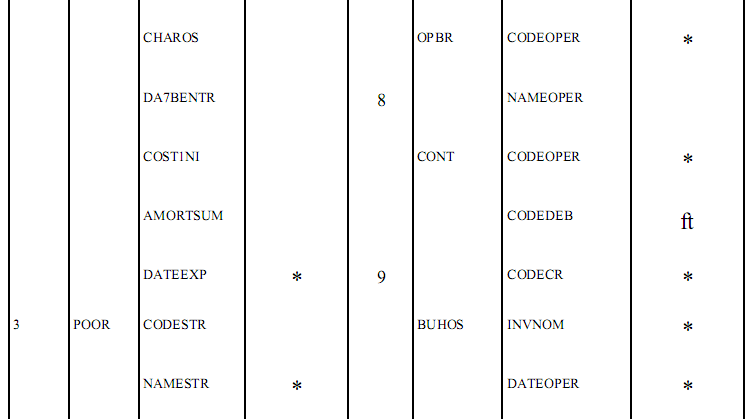

Таблица 8 - Структурный состав информационных объектов
Алгоритм решения
Укрупненный алгоритм решения комплекса задач сводится к указанию последовательности обращения к таблицам БД для выборки необходимой информации и к применению операций реляционной алгебры.
Алгоритм решения задач комплекса представляется в виде набора реляционных процедур. Так, для формирования выходного документа «Инвентарная карточка» последовательно обращаются к таблицам INVN, KARTA, PODR, MOL, реляционная операция Соединение соединяет отношения (таблицы) по общим ключам связи:
INVN[1]= KARTA[1]; KARTA[14]=PODR[14]; KARTA[13]=MOL[13]
Результирующее отношение задается схемой: [12,2,1,4,6,7,8,13,14,15,16,17,18,19]
Здесь и далее указаны номера реквизитов (см. описание реквизитов комплекса задач), входящих в структуру информационного объекта (таблицы).
Реляционные процедуры, по существу, заменяют программирование, так как позволяют задать алгоритм решения задачи.
5.20. Свойства алгоритмов и программ
Алгоритм решения задачи – это система точно сформулированных правил, определяющих процесс преобразования входной информации в выходную за конечное число шагов.
К числу основных свойств алгоритмов относятся:
• дискретность – разбиение процесса решения на этапы обработки (отдельные шаги выполнения);
• определенность выполнения каждого этапа обработки информации;
• выполнимость решения задачи за конечное число шагов;
• массовость алгоритма для решения целого класса задач.
Алгоритм отражает логику и способ решения с указанием необходимых расчетных формул, логических условий, соотношений для контроля достоверности выгодных результатов. Форма представления и содержание алгоритма обработки данных зависят от применяемых методов проектирования алгоритмов и инструментальных средств разработки программ.
Программа – машинная реализация алгоритмов решения задач. Программы для решения комплексов задач создаются и используются при участии специалистов различной квалификации.
1. Системные программисты разрабатывают и сопровождают системное программное обеспечение, необходимое для работы компьютера и создания среды выполнения программ.
2. Прикладные программисты и программисты-аналитики осуществляют проектирование комплексов взаимосвязанных программ.
3. Постановщики задач участвуют на начальной стадии работ по созданию машинных алгоритмов и структуры информационной базы.
4. Администратор БД осуществляет организационную поддержку БД, используемой при работе программ.
5. В условиях сетевой технологии обработки данных системный администратор участвует в согласовании условий эксплуатации программ.
6. Потребитель программы – конечный пользователь.
7. В условиях централизованной обработки данных (вычислительные центры) эксплуатация прикладных программ осуществляется специально обученными техническими работниками – операторами ЭВМ.
Программы по характеру использования можно разделить на два класса:
• не распространяемые программы, предназначенные для удовлетворения нужд самих разработчиков программ («программы для себя»);
• широко распространяемые программные продукты, предназначенные для удовлетворения потребностей пользователей за пределами круга разработчиков программ.
Первая группа программ – это программы утилитарного назначения, различные сервисные средства, созданные самим разработчиком и применяемые им как вспомогательные для создания других программ, не подлежащие распространению программы решения комплексов задач.
Программные продукты являются предметом купли-продажи, имеют техническую документацию, обеспечивающую установку и эксплуатацию программ сторонними пользователями.
Программные продукты могут создаваться как по индивидуальному заказу, таки для массового распространения на рынке программ.
Разработка программ осуществляется на основе промышленной технологии выполнения работ с применением современных инструментальных средств программирования. В отличие от конструкторских изделий, программные продукты не имеют строго регламентированного набора качественных характеристик, устанавливаемых при разработке программ, либо эти характеристики невозможно заранее точно указать или оценить.
Основные характеристики программ:
• логика алгоритмов обработки информации;
• качество проработки, полнота и системность реализованных функций;
• внутренняя архитектура программного комплекса;
• эффективность работы программы;
• качество документации;
• удобство освоения и работы с программой конечного пользователя,
• цена программы.
Следует отдельно отметить технические параметры программного комплекса, такие как:
• тип процессора;
• тип вычислительной сети;
• операционная среда выполнения программ;
• объем дисковой памяти для размещения файлов программ;
• размер оперативной памяти для запуска программ и др. Спецификой программных продуктов является их эксплуатация на правовой основе: заключаются лицензионные соглашения между разработчиком и пользователями, соблюдаются авторские права разработчиков.
Программные продукты имеют сложную внутреннюю структуру и организацию, образованную взаимосвязанными программными компонентами – модулями.
Модуль – структурная единица программы, обеспечивающая реализацию определенных функций обработки и обладающая относительной независимостью от других модулей. Структурное «разбиение» программ на модули служит основой проектирования программного продукта и выбора инструментальных средств разработки, позволяет распределять и контролировать выполнение работ по созданию программных продуктов среди разработчиков.
Некоторые программные модули можно типизировать и унифицировать, сформировать из них библиотеки стандартных подпрограмм, процедур, функций, объектов, методов обработки объектов.
Многофункциональные программные комплексы разрабатываются как пакеты прикладных программ, являющиеся системой взаимосвязанных программ для решения задач определенного класса. Компоненты ППП информационно и функционально связаны между собой и имеют общие данные. Структура ППП, как правило, иерархическая, каждый программный модуль ППП может оформляться как отдельный файл. Физически ППП представляется в виде совокупности файлов различных видов и технической документации:
• программные файлы с расширениями СОМ, EXE, BAT, PIF;
• библиотеки процедур – файлы с расширениями LIB, DLL;
• файлы баз данных в формате выбранной СУБД;
• драйверы;
• файлы помощи – HLP и др.
