Содержание

1 Введение 4

1.1 Базовая станция RBS 6201 5

1.2 Концепция проектирования 5

1.3 RBS 6201 – Типовые сценарии развертывания 6

2 Архитектура аппаратных средств 9

3 RBS 6201 10

3.1 Радио штатив 10

3.2 Система питания RBS 13

3.3 Резервное питание 14

3.4 Система климат-контроля 15

3.5 Опциональные модули для RBS 15

4 Функциональность Транспортной сети 17

5 Инсталляция, Управление и Обслуживание 18

5.1 Инсталляция 18

5.2 Программное обеспечение и Конфигурации 18

5.3 Гибкость 18

5.4 Расширение 19

5.5 Инструментарий 19

5.6 Обработка аварий 19

6 Конфигурации 20

6.1 Радио конфигурации 20

6.2 Кофигурация Модуля Цифровой обработки 22

7 Технические параметры 23

7.1 Радиопараметры 23

7.2 Питающее напряжение 24

7.3 Энергопотребление 25

7.4 Размеры 25

7.5 Вес 25

7.6 Цвет 25

8 Влияние на окружающую среду, требования к её параметрам 26

8.1 Электромагнитная совместимость 26

8.2 Безопасность продукцим 26

8.3 Требования к параметрам окружающей среды 27

9 Поддержка радио сайта 28

9.1 Малошумящий усилитель (TMA) 28

9.2 Удаленное изменение угла наклона RET 28

9.3 Система питания RBS 6000 28

10 Аббревиатура 29

1Введение

Семейство базовых станций RBS 6000 разработано, для удовлетворения и решения все более и более комплексных задач, с которыми сегодня сталкиваются операторы мобильной связи. RBS 6000 построены по современным технологиям, но в то же время они полностью совместимы с базовыми станциями 2000 и 3000 серий. Базовые станции 6000 серии представляют плавно-интегрируемое и безвредное для окружающей среды решение с учетом будущих потребностей.

Ключевые характеристики базовых станций 6000 серии:

• Путь к устойчивости: RBS 6000 серии гарантируют плавную миграцию при внедрении новых функциональностей или новых технологий с использованием существующей инфроструктуры, обеспечивая таким образом устойчивую прибыль и выгоду для операторов связи.

• Электропитание по требованию: Основным ключевым моментом при проектировании семейства базовых станций RBS 6000 была разработка системы электропитания по последним технологиям и полная интеграция ее в общую систему. Интеллектуальная система электропитания обеспечивает питание нагрузки, ровно в таком объеме, который требуется в данный момент времени, и таким образом гарантирует, что расход энергии сведен к абсолютному минимуму.

• Мульти-стандартная: Все базовые станции 6000 серии поддерживают многостандартные радио технологии.

• Простота интеграции: Инновационные многофункциональные кабинеты, имеют модульный дизайн и чрезвычайно высокий аппартный уровень интеграции, что обеспечивает функциональные возможности и емкости всего сайта при уменьшении размеров базовой станции.

1.1Базовая станция rbs 6201

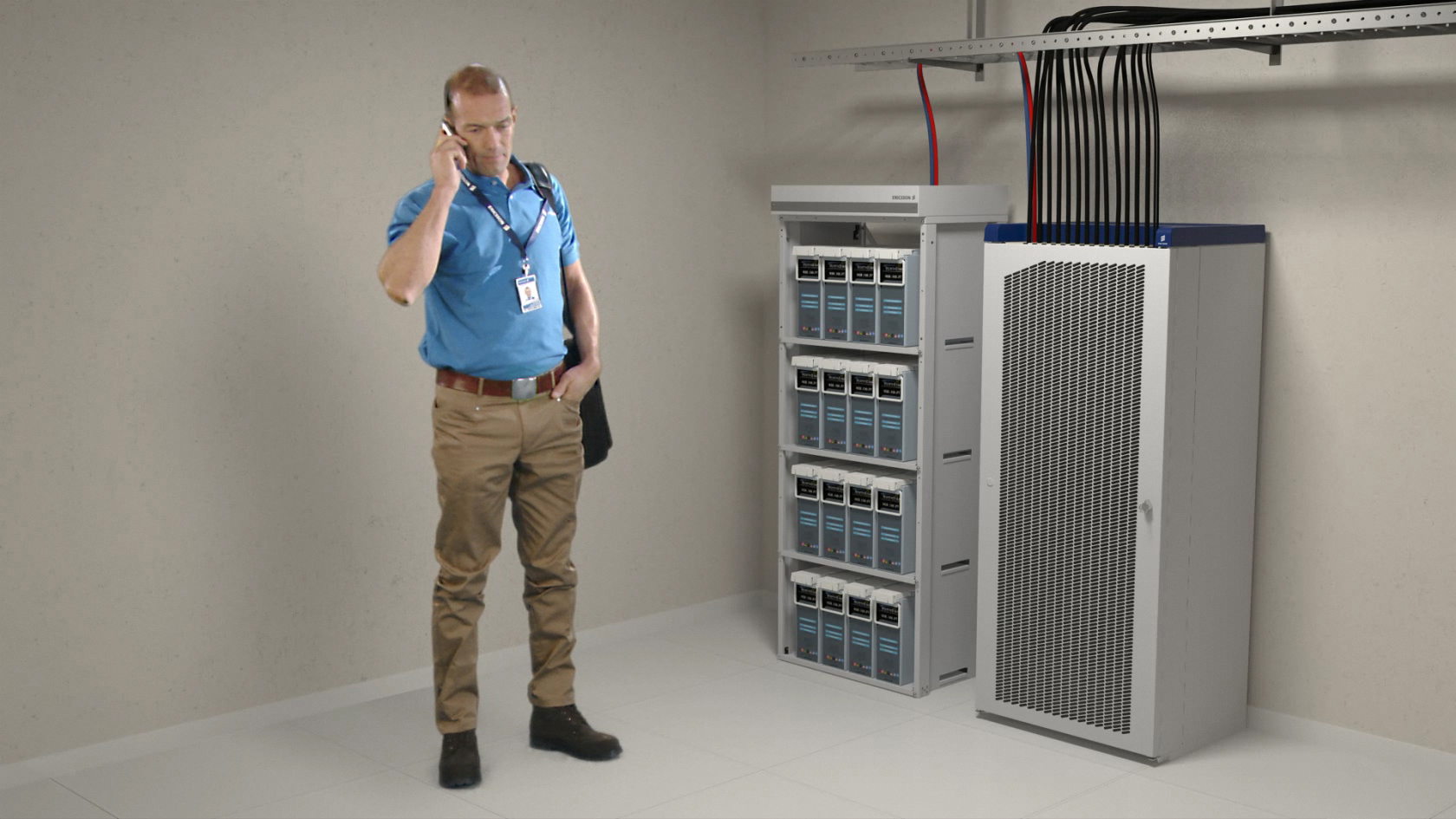

RBS 6201 это базовая станция предназначенная для установки внутри помещений. Она является представителем следующего поколения мульти-стандартных базовых станций, в которое также входят две базовые станции для наружной установки, микро базовая станция в “main-remote” конфигурации и несколько выносных радио модулей.

RBS 6201 имеет модульную структуру и может быть скомпанована для работы с любой комбинацией стандартов сотовой связи GSM, WCDMA и LTE. Поддерживает работу на всех общепринятых частотах. Одна радио секция может обеспечить до 3×8 GSM или 3×4 MIMO WCDMA или 3×20 MHz MIMO LTE, или комбинацию упомянутых стандартов. В кабинет устанавливается до двух радио секций, система питания, предусмотрено место под установку системы передач и дополнительного оборудования.

1.2Концепция проектирования

RBS 6201 спроектирована по концепции ”весь сайт в одном кабинете” и способна поддерживать все современные технологии сетей мобильной связи в любой виртуальной комбинации. Это означает, что вопрос обеспечения синхронизации в расширяемой сети менее важен и таким образом существенно меньше рисков в принятии инвестиционных решений, так как требуемая емкость сети, использующая ту или иную технологию, может быть добавлена по мере необходимости.

Как и в других представителях 6000 серии, в RBS 6201 предусмотрено место (3U) для установки оборудования транспортной сети, которое поддерживает широкий диапазон технологий включая Ethernet, native IP, Asynchronous Transfer Mode (ATM) and PDH/SDH.

Глубоко интегрированная в RBS 6201 система мониторинга и контроля получила развитие в пределах традиционной O&M системы. Она включает в себя систему управления и контроля радио сети для всех представленных технологий, транспортной сети, систему управления и мониторинга радио сайта, антенной системы и контроля электропитания посредством одного пользовательского интерфейса, что также упрощает работу оператора.

Заново разработанная система электропитания для радио сайта полностью интегрирована в базовую станцию RBS 6201. Данная система, с помощью специального алгоритма, обеспечивает питание нагрузки ровно в таком объеме, какой требуется в текущий момент времени, а некоторые модули могут быть и вовсе отключены, если они не используются. Такая система улучшает эффективность и уменьшает энергопотребление.
