Цілі та завдання інформаційної системи
Проаналізувавши предметну область , ми можемо сказати , що розробка бази даних для аптеки актуальна. Метою розробки бази даних «Аптека» та автоматизованої системи для роботи з нею є підвищення якості та швидкості обслуговування клієнтів, а також при загальнодоступному користуванні самостійного вибору і замовлення ліків клієнтами на пряму через фірму.
Ці цілі можуть бути досягнуті за рахунок скорочення часу пошуку необхідних препаратів за певними критеріями , за рахунок зниження часу пошуку інформації про фірми.
Завданнями автоматизованої системи є:
1. Запис нового препарату
2. Пошук препарату з існуючих та їх замінників
3. видалення препарату
4. Відображення фірм, що постачають даний препарат
5. Відображення цін у фірмах , що поставляють препарат
6. Відображення відомостей фармакологічні властивості
7. Відображення відомостей спосіб застосування
8. Відображення відомостей показання до застосування
9. Сортування препаратів по типу ( вітаміни , БАК , ліки , косметика )
10. Можливість додавання нового захворювання
11. Підготовка відомостей про фірми
12. видалення фірми
13. Додавання фірми
14. Формування замовлення певного препарату , з вибором його з каталогу фірми
15. Формування загальної суми « до оплати»
Проектування інформаційної системи
3.1 . Вибір субд
Виконаємо фізичне проектування в середовищі СУБД Microsoft SQL Server 2005. Задамо імена таблиць і полів , визначимо типи даних і розмірність полів таблиць . У таблицях виберемо первинні ключі та індексовані поля. Так само для поля визначимо його основні характеристики - чи є це поле зовнішнім або первинним ключем , чи створений індекс по цьому полю , задано чи для поля значення за замовчуванням , які обмеження задані для даного поля (унікальність значень, маска вводу). Вся ця інформація представлена в таблиці 1.
3.2 . Фізичне проектування
У середовищі СУБД Microsoft SQL Server 2005 поіменуем таблиці та атрибути, визначимо типи даних і розмірність атрибутів. У таблицях виберемо первинні ключі та індексовані поля.
Таблиця 1. Структура таблиць «Аптека»
Назва таблиці |
Ім'я поля |
Тип даних |
Розмір поля |
Первинний ключ / вторинний ключ / індексоване поле |
Препарати |
№ Препарату |
Лічильник, int |
Довге ціле |
Первинний ключ |
|
Реєстраційний номер |
nchar |
20 |
|
|
Назва препарату |
nchar |
150 |
|
|
Міжнародна непатентована назва |
nchar |
50 |
|
|
Хімічна назва |
nchar |
100 |
|
|
Термін зберігання |
int |
Довге ціле |
|
|
Зображення |
image |
|
|
|
Тип препарату |
nchar |
20 |
|
|
Примітка |
nchar |
250 |
|
|
Форма випуску |
int |
Довге ціле |
|
|
Склад та лікарська форма |
nchar |
255 |
|
|
Фармакотерапевтична група |
nchar |
200 |
|
|
Фармакодинаміка |
ntext |
|
|
|
Фармакокінетика |
ntext |
|
|
|
Виробник |
ntext |
|
|
Фірми |
Шифр фірми |
Лічильник, int |
Довге ціле |
Первинний ключ |
|
Назва фірми |
nchar |
30 |
|
|
Адреса |
nchar |
150 |
|
|
Телефон |
nchar |
30 |
|
|
Ідентифікаційний номер |
nchar |
50 |
|
Продовження табл. 1
Назва таблиці |
Ім'я поля |
Тип даних |
Розмір поля |
Первинний ключ / вторинний ключ / індексоване поле |
|
Банк |
nchar |
100 |
|
|
Расчетный счет |
nchar |
50 |
|
|
БИК |
int |
Довге ціле |
|
|
К/с |
nchar |
50 |
|
|
Индекс |
int |
Довге ціле |
|
|
Сайт |
nchar |
50 |
|
Захворювання |
Шифр заболевания |
nchar |
50 |
Первинний ключ |
|
При заболеваниях |
nchar |
50 |
|
|
Тип препарат |
nchar |
20 |
|
Показання до застосування |
№ Препарата |
nchar |
Довге ціле |
Первинний ключ |
|
Шифр заболевания |
nchar |
50 |
Вторинний ключ |
|
Доза |
nchar |
255 |
|
|
Побочные действия |
ntext |
|
|
|
Противопоказания |
ntext |
|
|
|
Взаимодействие с другими лекарствами |
ntext |
|
|
|
Показания к применению |
ntext |
|
|
|
Особые указания |
ntext |
|
|
|
Передозировка |
ntext |
|
|
Прайс цін |
№Препарата |
int |
Довге ціле |
Первинний ключ |
|
Шифр фирмы |
int |
Довге ціле |
Вторинний ключ |
|
Оптовая цена |
money |
|
|
|
Количество, штук |
int |
Довге ціле |
|
Замовлення по фірмі |
№Заказа |
Лічильник, int |
Довге ціле |
Первинний ключ |
|
Шифр фирмы |
nchar |
20 |
|
|
Дата заказа |
datetime |
|
|
|
Итого к оплате за заказ |
money |
|
|
Зміст замовлення |
№Препарата |
int |
Довге ціле |
Первинний ключ |
|
№Заказа |
int |
Довге ціле |
Вторинний ключ |
|
Кол_заказа |
int |
Довге ціле |
|
|
К_оплате_за_заказ |
money |
|
|

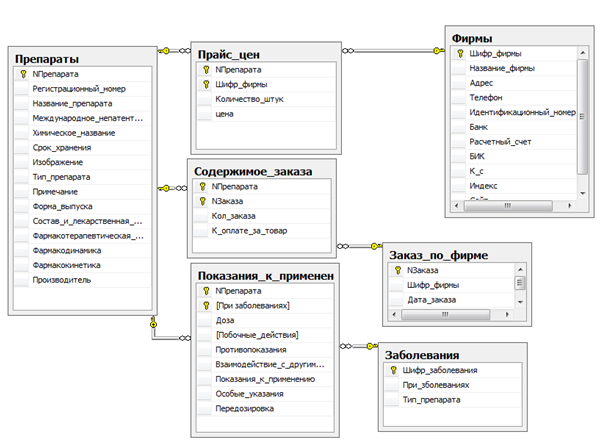

Зв'язки між таблицями в базі даних «Аптека» представлені на рис.3.1.
Рис.3.1. Зв'язки між таблицями в базі даних
