Раздел 4.

РАЗГРАНИЧЕНИЕ ДОСТУПА К РЕСУРСАМ СЕТИ.

4.1 ОБЗОР ВАРИАНТОВ РАЗГРАНИЧЕНИЯ ДОСТУПА К СЕТИ

Оконечными устройствами в локальной вычислительной сети являются компьютеры, но между компьютером и патч-панелью, в каждом офисе установлено по одному 8-ми портовому коммутатору, для облегчения администрирования ЛВС (рисунок 4.1)

Это позволит:

• Уменьшить общую длину кабеля по периметру здания

• Облегчить настройку прав и полномочий сотрудников каждого офиса, а не всей сети одновременно

• Упростить администрирование сети вплоть до того, что мелкие ошибки смогут исправлять сами сотрудники одного офиса

• Аппаратные поломки не тронут всю сеть, а лишь одно помещение

• Добравшийся до системных настроек неопытный сотрудник не сломает все настройки, а лишь конфигурацию своего компьютера, что в очередной раз облегчит устранение неисправности

При выборе «традиционного» способа прокладки сети от общего коммутатора до рабочего места, данных плюсов не появится, что делает этот способ более удобным.

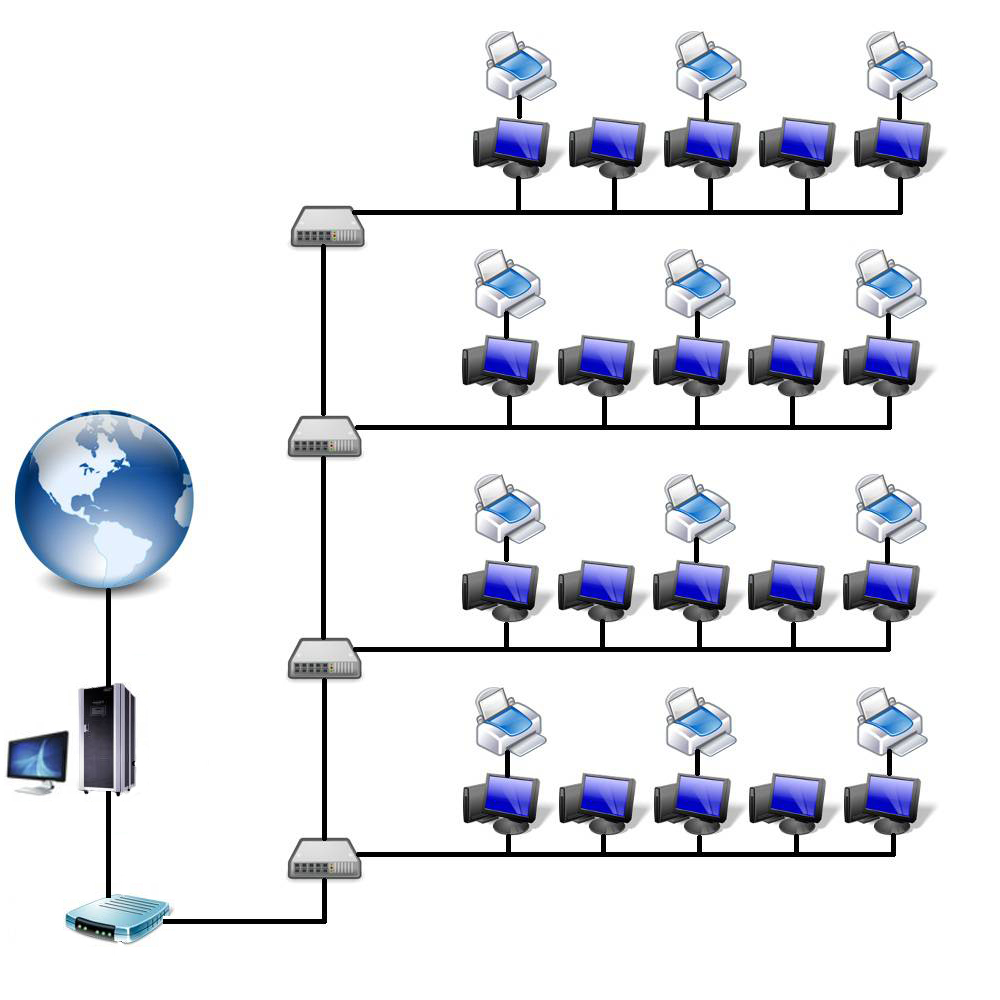

Рис. 4.1 Схема организации локальной сети.

4.2 ПРИЧИНЫ РАЗГРАНИЧЕНИЯ ПРАВ И ПОЛНОМОЧИЙ ПОЛЬЗОВАТЕЛЕЙ

Раздел 5.

ЭКОНОМИЧЕСКАЯ ЧАСТЬ

5.1 Оценка стоимости оборудования для построения сети

Оценка стоимости является важной задачей любого проектирования, так как позволяет обосновать расходование средств на приобретение того или иного оборудования.

При оценки стоимости мы будем придерживаться требований технического задания, которое определяет нижнюю грань характеристик требуемого оборудования.

Наша сеть состоит из коммутатора, маршрутизатора, коммуникационного шкафа, кабелей и розеток.

При выборе коммутатора мы оценивали производительность и цену, сравнивая с конкурентами (таблица 5.1). По соотношению цена/производительность выбор был сделан в пользу D-Link DES-1210-52.

Сравнение цен на коммутаторы.

Таблица 5.1

Модель	Cisco Catalyst 2960TC-48	HP V1905-48	D-Link DES-1210-52
Цена	24000 руб	10000 руб	9800 руб

Серверы SuperMicro пользуется широким спросом из-за относительно невысокой стоимости на продукцию, при неизменно высоком качестве серверного оборудования. При выборе маршрутизатора, мы сравнили серверные платформы на процессорах INTEL таблица 5.2.

Цены на серверные платфрмы.

Таблица 5.2

Платформа	Supermicro SYS-5015A-PHF	SuperMicro SYS-5016I-MR
Процессор	Intel Atom D510 1660Мгц	Intel Core i3 - 540 3100Мгц
Цена	19 000 руб	23 000 руб

По требованию ТЗ, частота процессора не должна быть менее 2000 Мгц, в результате выбор был сделан в пользу платформы SuperMicro SYS-5016I-MR. Данная платформа может быть оснащена разными процессорами таблица 5.3, что позволяет гибко подходить к выбору максимальной производительности.

Процессорные варианты SuperMicro SYS-5016I-MR.

Таблица 5.3

Процессор	Intel Core i3 540	Intel Xeon X3430
Кол-во ядер	2	4
Частота процессора	3100	2600
Итоговая стоимость платформы	23000 руб	26400 руб

Использование процессора Intel Core i3 540, позволяет обслуживать до 300 абонентов, так что выбор очевиден.

Для защиты от сбоя электропитания для сравнения были выбраны 2 устройства таблица 5.4 для монтирования в стойку.

Сравнения ИБП.

Таблица 5.4

APC Smart-UPS RM 750VA	Powercom King Pro KIN-1200AP RM
480Вт	720Вт
Время работы при полной наргузке
7 мин	10 мин
12000 руб	8000 руб

Выбор был сделан в пользу Powercom King Pro KIN-1200AP RM

При выборе коммуникационного шкафа, мы пользовались габаритами маршрутизатора, так как коммутатор короче на 100мм. Минимальная глубина шкафа 450мм, количество секций 6U.

В таблице 5.5 показано сравнение цен на подвесные шкафы 6U. Данные шкафы отличаются, цветовой раскраской и производителем, больше различий кроме цены между ними нет. Выбор был сделан в пользу Cabeus SH-05-6U60/45 - этот шкаф обладает приемлемой толщиной корпуса, полной комплектацией держателей и заземляющих проводов.

Ценовое сравнение коммуникационных шкафов 6U.

Таблица 5.5

Наименование	Cabeus SH-05-6U60/45	Hyperline TWM-0645-GR-RAL9004
Цена	3500 руб	4000 руб

Из-за не большой длины максимального сегмента и укладки внутри помещения, мы можем выбирать любую марку не экранированного медного кабеля типа витая пара категории 5е. Самый хороший из не дорогих соответствующий стандарту EIA/TIA 568B и диаметром жилы не менее 0,5мм Konoos KL-UPC-5051E-SO.

Сравнение кабелей 5е категории.

Таблица 5.6

Марка кабеля	Konoos KL-UPC-5051E-SO	Telecom UTP cat 5E
Материал	Медь	Омеднённый алюминий
Толщина	0,51мм	0,50мм
Цена	2500руб/305м	1600руб/305м

Учитывая периметр здания для подключения 14 помещений и выводом их в коммуникационный шкаф, необходимо использовать 300м кабеля на этаж.

Для патч кордов соединяющих маршрутизатор с коммутатором выбран кабель 6 категории Hyperline UTP4-C6-PATCH-NCR-GY для этих целей достаточно одного метра стоимость которого равна 20 руб.

Для обобщения затрат (таблица 5.7) на оборудование представим общую стоимость на оборудование. Данная таблица не включает затраты на проведение работ по прокладке кабелей, установку розеток.

Общая стоимость оборудования для построения сети.

Таблица 5.7

Наименование оборудования	Кол-во	Цена	Итог
Маршрутизатор SuperMicro SYS-5016I-MR	1	23000 руб	23000 руб
D-Link DES-1210-52	1	9800 руб	9800 руб
Powercom King Pro KIN-1200AP RM	1	8000 руб	8000 руб
Шкаф настенный 19", 6U Cabeus SH-05F-6U60/45	1	3500 руб	3500 руб
Коннекторы RJ-45 100 шт	1	300 руб	300 руб
Кабель Konoos KL-UPC-5051E-SO 305м	2	3750 руб	7500 руб
Hyperline UTP4-C6-PATCH-NCR-GY 1м	1	20 руб	20 руб
Розетка ком. настенная, 1 порт RJ-45	42	40 руб	880 руб
Кабель-канал 2м 25х30	50	100	5000 руб
Кабель-канал 2м 12х7	50	25	1250 руб
Интернет шлюз TRAFFPRO OFFICE до 500 пользователей	1	16500 руб	16500руб
D-Link DIR 612	28	1050	29400
Итого	97150 руб

Бюджет на покупку оборудования, программного обеспечения и материалов, выделенный заказчиком составил 200000руб. Основная статья расходов 110000 рублей, планировалась под стоимость интернет шлюза. 90000 рублей на покупку оборудования и материалов. Выбранное в ходе анализа оборудование и программное обеспечение позволило сэкономить 93500 рублей на стоимости интернет шлюза. Экономическая выгода составила 122250 рублей.
