2.4. Слои
В AutoCAD любой версии (и не только в AutoCAD) принято разделять чертеж
по слоям. Слои условно можно сравнить с листами прозрачной бумаги – кальки с
частью чертежа, они являются основным средством упорядочения объектов на
чертеже. Слои позволяют сгруппировать информацию по функциям и упрощают
управление объектами и их свойствами, такими как типы линий, цвета и др.
Слой – элемент рабочей среды, который всегда именован (раздел 2.1.3).
Пользователь создает свои слои или пользуется слоем с именем ―0‖, который всегда
есть в чертеже по умолчанию. Слой ―0‖ не может быть удален, переименован. Он
предназначен для следующих целей:
обеспечение наличия в чертеже хотя бы одного слоя;
предоставление специального слоя, связанного с созданием блоков и т.д.
2.4.1.
Применение слоев
Слои применяют для расслоения чертежа с целью управления
геометрическими объектами по группам (редактирование, видимость, свойства
объектов и т.д.). Принципы используемые при расслоении:
18
разделение чертежа по смыслу (стены, электропроводка, поэтажные
планы);
разделение чертежа по свойствам геометрических объектов (цвет, вес
линий, тип линий);
выделение вспомогательных слоев для построений;
сокращение времени регенерации чертежа за счет замораживания слоев
со штриховками, текстом и т.д.
2.4.2.
Свойства слоев
Применение слоев связано с их свойствами. Каждый слой обладает
следующим набором свойств:
имя (Name)
имя слоя должно быть смысловым и может содержать до
255 символа. Имена в чертеже не должны повторяться
включить (ON/OFF)
слой может быть видимым (объекты, принадлежащие слою
отображаются на экране и вычерчиваются на бумаге) или
невидимым (объекты не видны на экране, но участвуют в
регенерации-обновлении чертежа при редактировании)
заморозить (Freeze)
замораживание означает отключение видимости объектов
слоя и исключение их из участия в регенерации чертежа
блокировать (Lock)
блокирование означает, что редактировать объекты в слое
– нельзя, а создавать новые объекты можно
цвет (Color)
определяет цвет объектов, принадлежащих данному слою,
у которых в свойство цвет обозначено по слою
тип линий (Linetype)
определяет тип линии объектов, принадлежащих данному
слою, у которых в свойстве тип линий обозначено по
слою. Если требуемого типа линии в окне нет, можно
загрузить его в чертеж с помощью кнопки Загрузить
МГСУ
вес линии (Lineweight)
определяет вес линии объектов, у которых в свойстве вес
линий обозначено по слою. Вес линии – это реальная
ширина, с которой линия будет выводиться на печать.
Кнопка Отображение линий в соответствии с
весами в строке состояния изменяет режим отображения
веса элементов чертежа
текущий (Current).
Черчение производится только в текущем слое. В каждый
момент времени текущим может быть только один слой.
каф.НГиГ
Свойства слоев можно сохранять в виде именованных конфигураций настроек
слоев. Такие конфигурации настроек слоев можно восстанавливать, редактировать и
импортировать из других чертежей и файлов, а также экспортировать их для
использования в других чертежах.
2.4.3.
Работа со слоями
Работа со слоями осуществляется в Диспетчере свойств слоев (рис. 4.2). .
Вызов Диспетчера свойств слоев можно осуществить следующими
способами.
Меню
Формат /
Слой
Лента
Главная / Слои
Панель инструментов
Слои /
Командная строка
слой
сл
_layer
19
1. Создание
нового слоя
2.Установка
свойств слоя
МГСУ

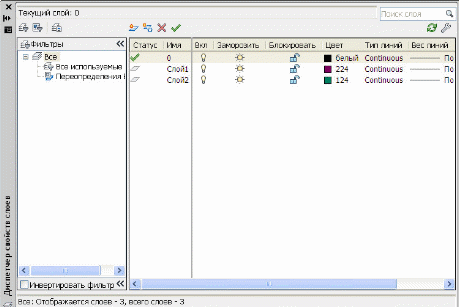

Рис.2.10 Вид окна <Диспетчер свойств слоев>.
Слева в окне Диспетчер свойств слоев находится область работы с
фильтрами.
Рекомендуемая последовательность действий при создании слоя:
Кнопка Новый слой - создается слой со свойствами выделенного слоя.
каф.НГиГ
Слой нужно сразу же переименовать, причем имя слоя должно отображать
его содержание.
Установка свойств слоев. Выбор требуемых свойств для выделенного
слоя из полей со списками.
Кнопка «V» - Назначение выбранного слоя текущим.
3.
