7.4. Вставка блока
Блоки из внутренней библиотеки вставляют в чертеж через диалоговое окно
Вставка блока (рис.7.4) . Вставка блоков из внешней библиотеки (файлов)
осуществляется через него же. При этом, сначала во внутренней библиотеке
текущего чертежа создается аналогичное определение блока, затем блок
вставляется в чертеж.
При вставке блока создается вхождение блока - объект, который связан с
определением блока, хранящимся в текущем чертеже. Диалоговое окно Вставка
блока можно открыть одним из следующих способов:
Меню
Вставка / Блок
Лента
Главная / Блок /
Вставить
или
Вставка / Блок / Вставить
113
Панель инструментов
Рисование:
Командная строка
вставить
в
_insert
Рис.7.4 Вид окна <Вставка блока>.
Пользователь указывает точку вставки, масштабные коэффициенты и угол
поворота. Для каждого направления X, Y и Z задаются свои значения масштабного
коэффициента. Как правило, точку вставки удобнее задавать в момент фактической
вставки блока в чертеж. Для этого устанавливают флажок < Указать на экране>.
Масштаб и угол поворота, напротив, удобнее задавать в диалоговом окне. Если
вставить блок, где используются единицы измерения, отличные от указанных для
МГСУ
текущего чертежа, масштаб блока изменится автоматически в соответствии с
коэффициентом отношения двух единиц.
7.5. Библиотека компонентов
Библиотека компонентов представляет собой файл чертежа, в котором
хранится набор определений блоков. Пользователь может использовать библиотеки
блоков, поставляемые Autodesk и другими разработчиками, а также создавать свои
каф.НГиГ
собственные библиотеки. Набор родственных определений блоков очень удобно
объединить и сохранить в виде одного файла. Во время работы с чертежом
пользователь может вставлять из библиотеки компонентов отдельные блоки. Файлы
библиотек блоков, кроме своего функционального предназначения, ничем не
отличаются по структуре от других файлов чертежей.
Для просмотра и копирования отдельных определений блоков из библиотеки
компонентов и других имеющихся файлов чертежей в текущий чертеж можно
использовать Центр управления (Рис.7.5). Если при создании блока в файле
библиотеки компонентов, ему было задано короткое описание, то оно будет
отображаться в Центре управления при выделении данного блока.
Меню
Сервис / Палитры / Центр управления
Панель инструментов
Стандартная /
Командная строка
цувкл
Вставка блока с помощью Центра управления:
Открыть Центр Управления
114
на панели окна Центра управления нажать кнопку <Область структуры>
.
найти файл библиотеки компонентов в области структуры;
выделив в области структуры компонент Блоки, просмотреть описания
блоков
дважды щелкнуть на значке блока, который нужно вставить в текущий
чертеж.

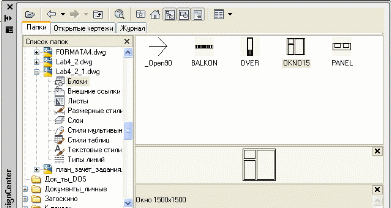

Рис.7.5 Пример выбора блока из Центра Управления
