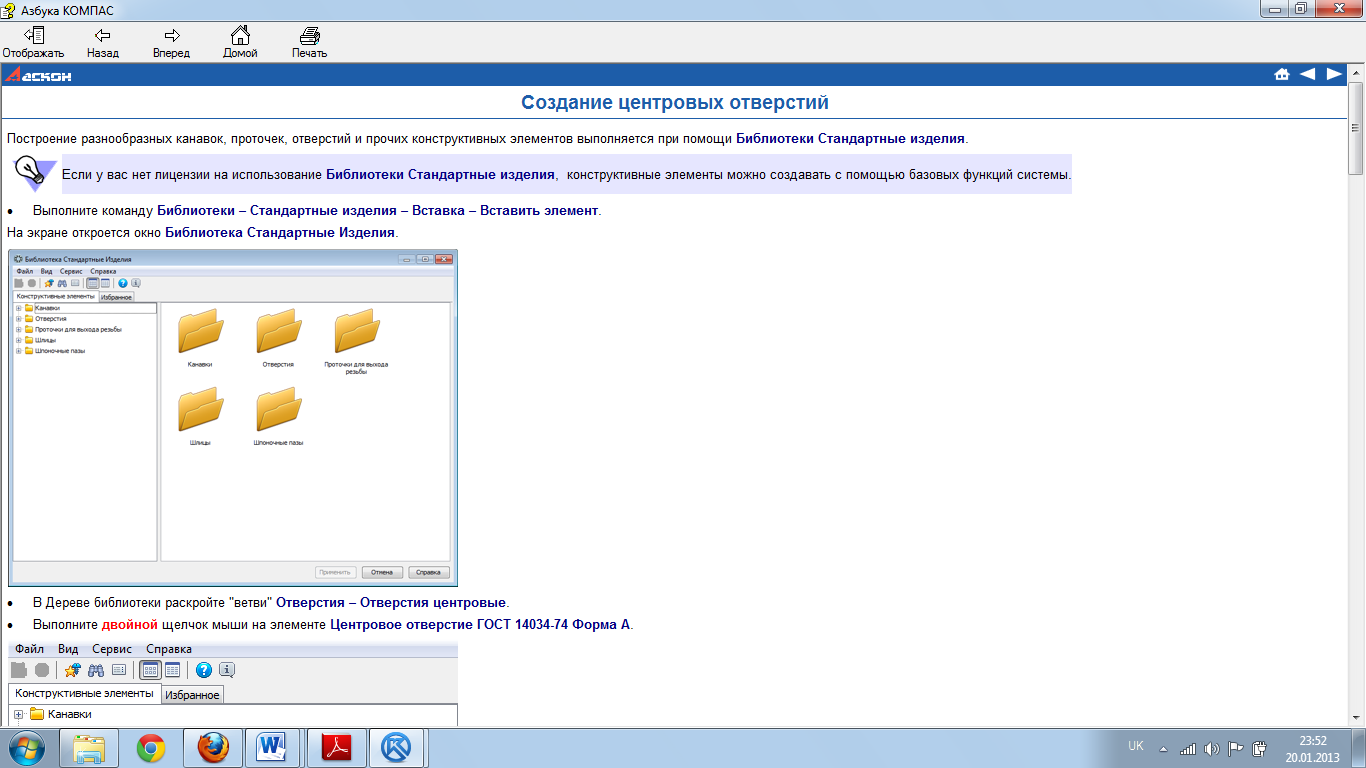

Створення центрових отворів
Побудова різноманітних канавок, проточек, отворів та інших конструктивних елементів виконується за допомогою Бібліотеки Стандартні вироби.
Якщо у вас немає ліцензії на використання Бібліотеки Стандартні вироби, конструктивні елементи можна створювати за допомогою базових функцій системи.
· Виконайте команду Бібліотеки - Стандартні вироби - Вставка - Вставити елемент.
На екрані відкриється вікно Бібліотека Стандартні Вироби.

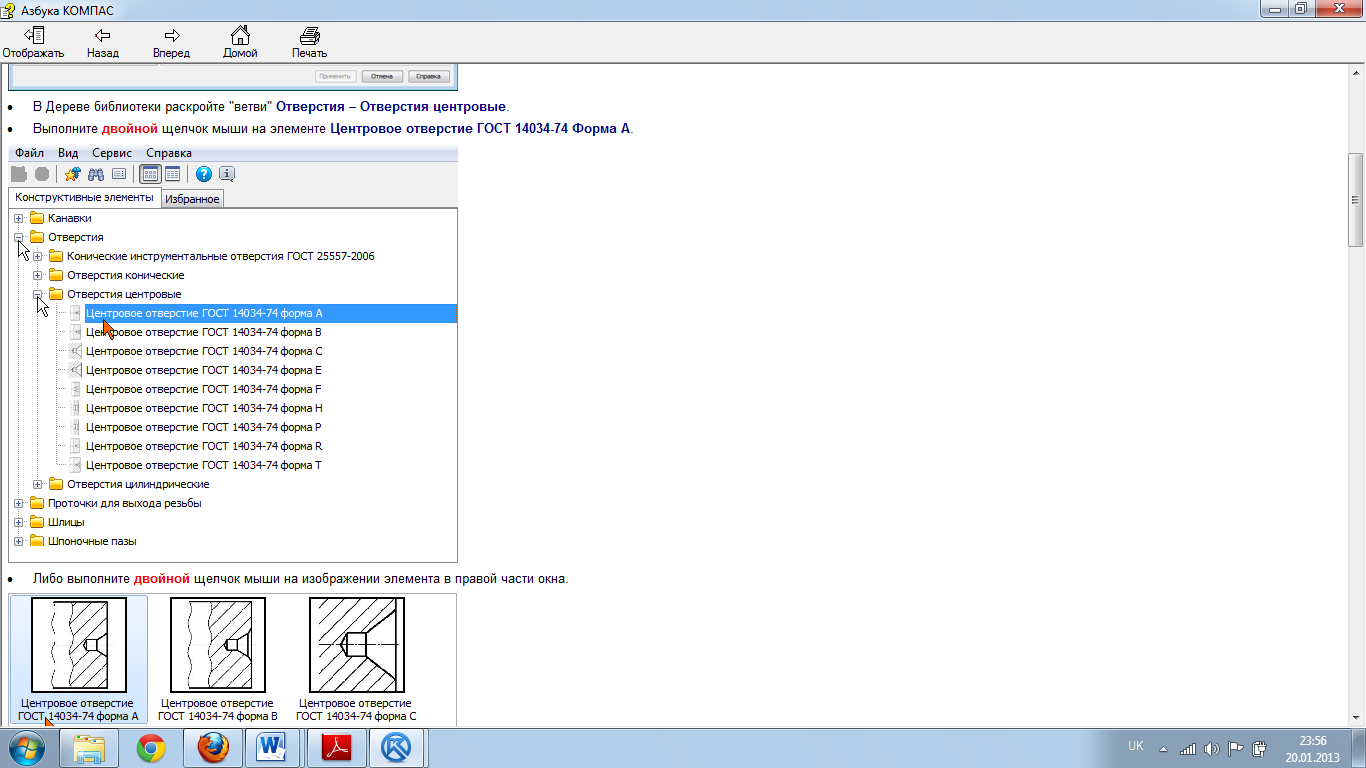

· У Дереві бібліотеки розкрийте "гілки" Отвори - Отвори центрові.
· Виконайте подвійне клацання миші на елементі центрових отворів ГОСТ 14034-74 Форма А.

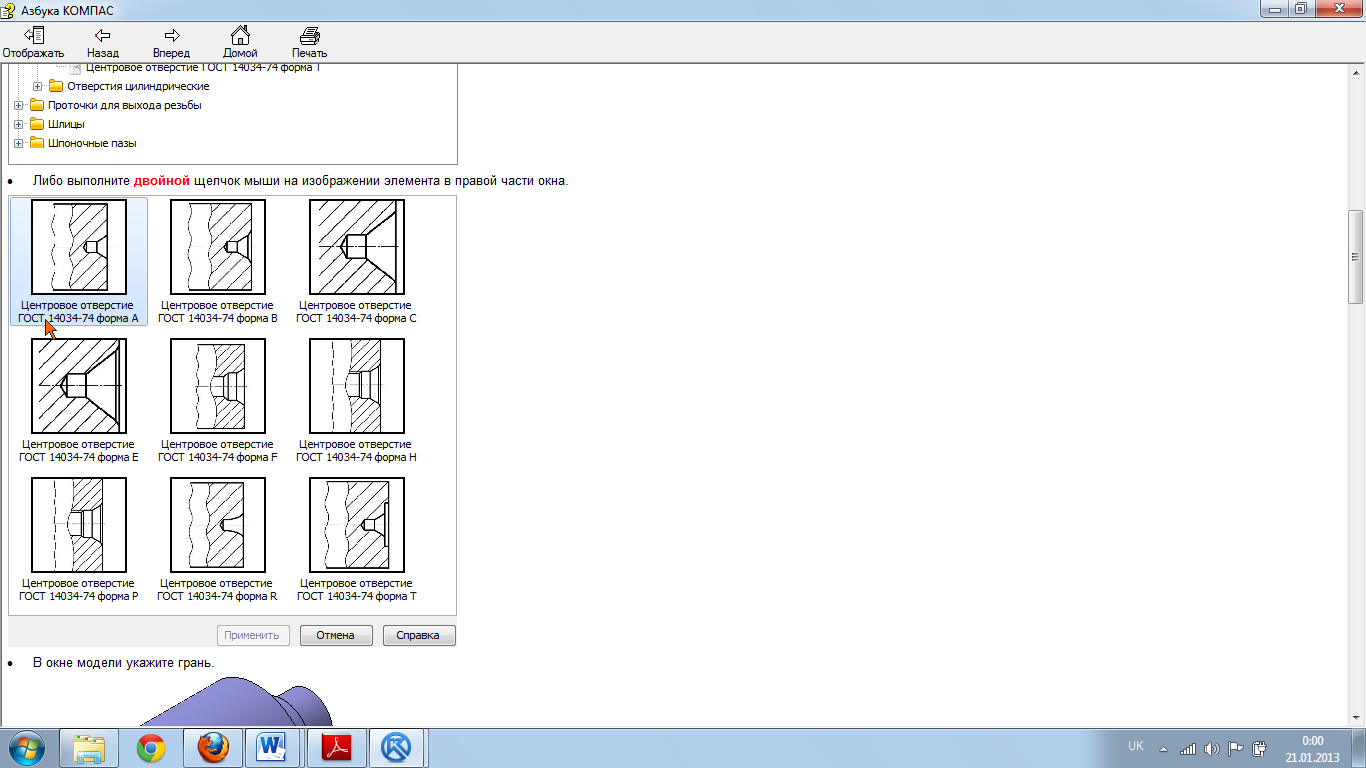

Або виконайте подвійне клацання миші на зображенні елементу в правій частині вікна.

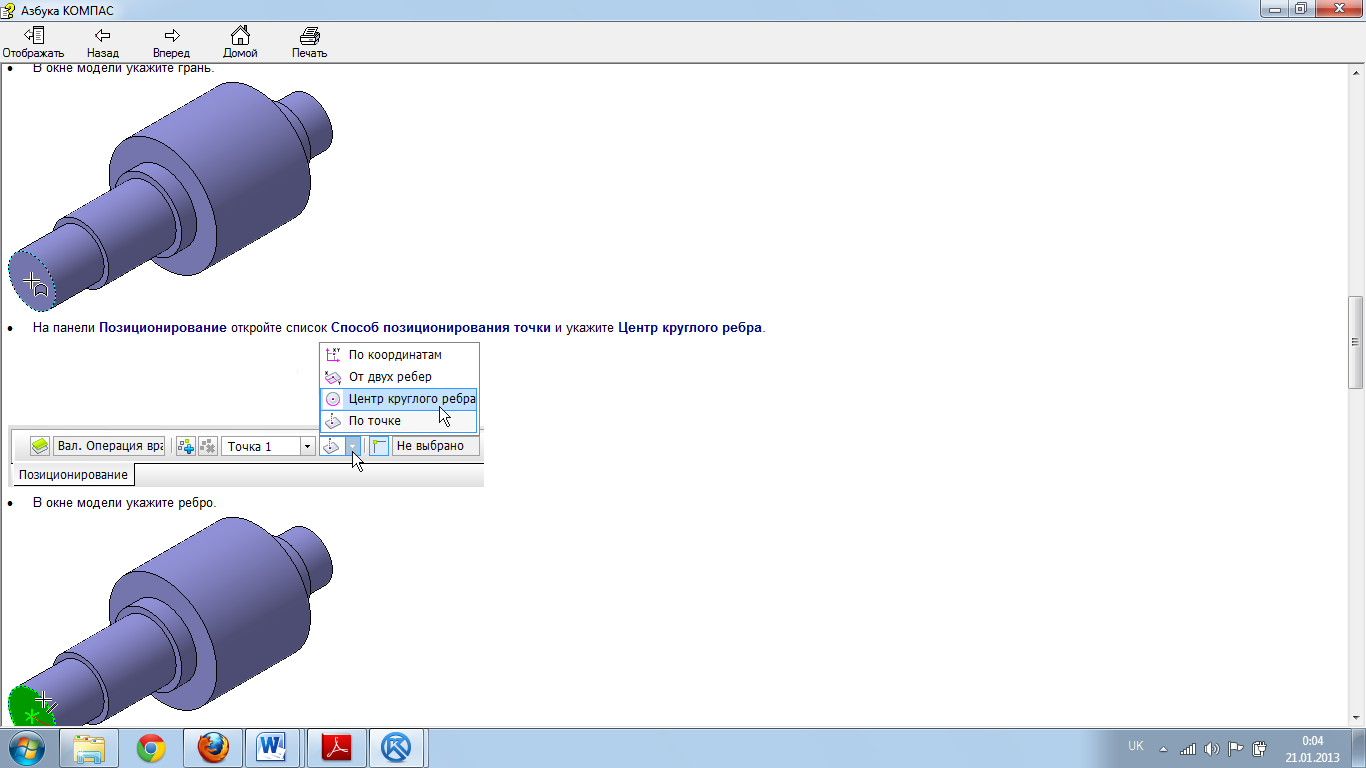

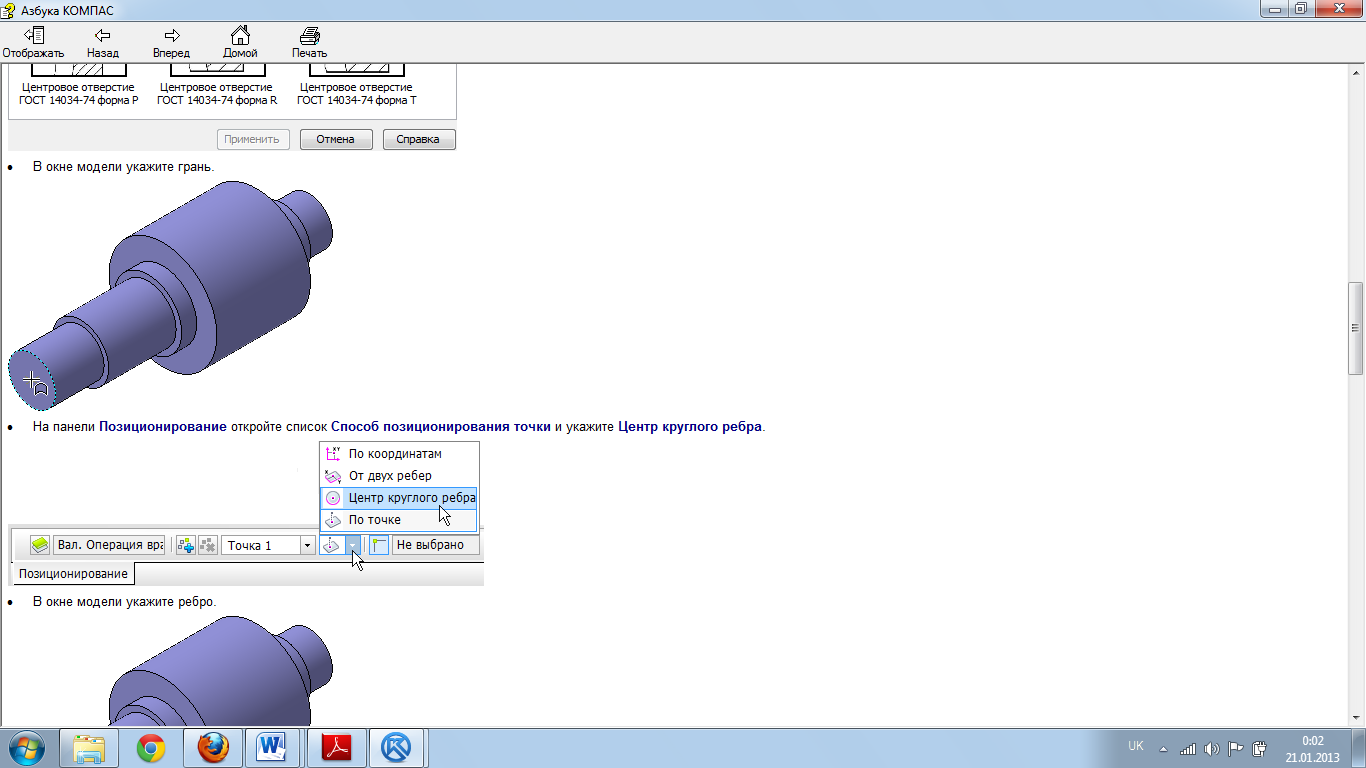

У вікні моделі вкажіть грань.
На панелі Позиціонування відкрийте список Спосіб позиціювання точки і вкажіть Центр круглого ребра.
У вікні моделі вкажіть ребро.
· Позиціонування отвору закінчено - натисніть кнопку Створити об'єкт на Панелі спеціального управління.
· В Області властивостей виконайте подвійне клацання мишею в полі Діаметр отвору.
У списку Вибір типорозмірів і параметрів виконайте подвійний клік на значенні діаметра отвору 4 мм.
У вікні Бібліотека Стандартні Вироби натисніть кнопку Застосувати.

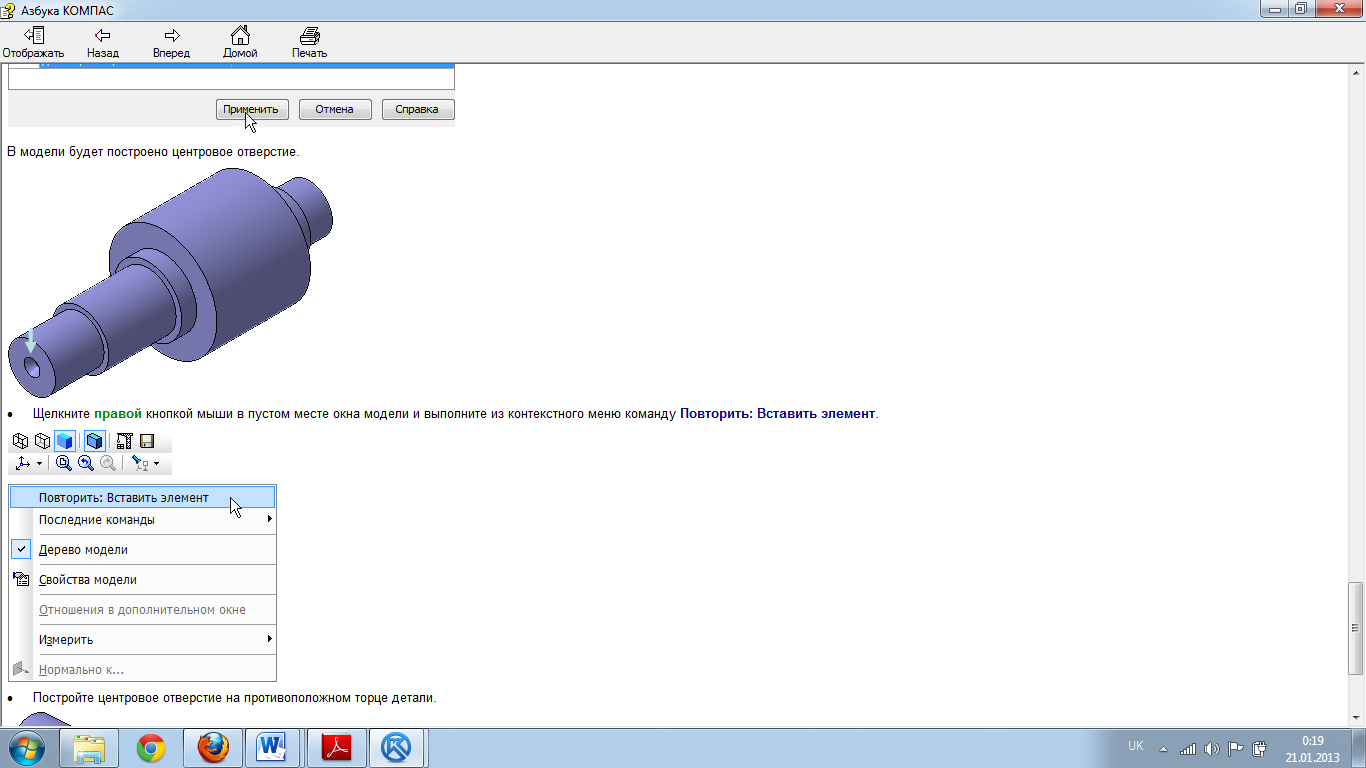

У моделі буде побудовано центровий отвір.

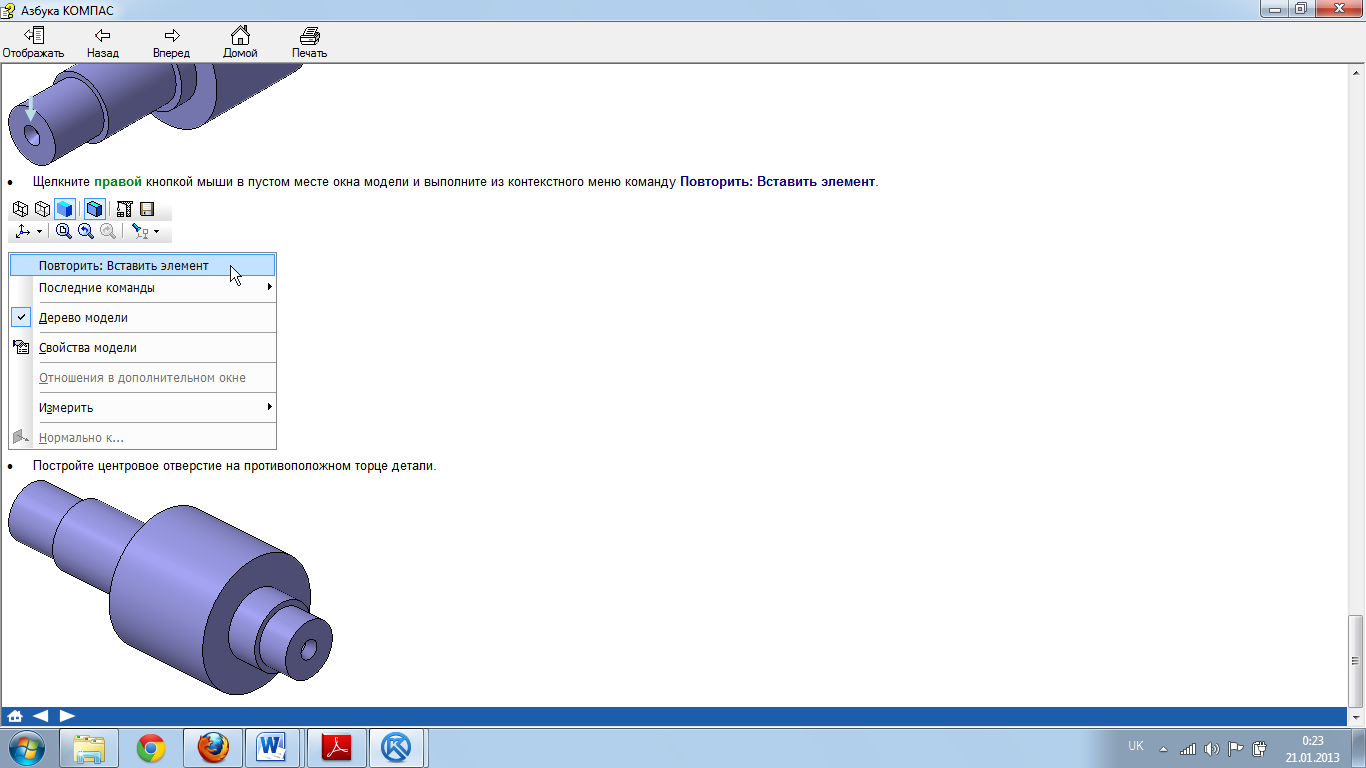

Клацніть правою кнопкою миші в порожньому місці вікна моделі і виконайте з контекстного меню команду Повторити: Вставити елемент.
Побудуйте центрове отвір на протилежному торці деталі.
Створення шпоночного паза
Знову відкрийте вікно Бібліотека Стандартні Вироби.
· Виконайте подвійне клацання миші на елементі Шпонковий паз ГОСТ 23360-78 зовнішній.

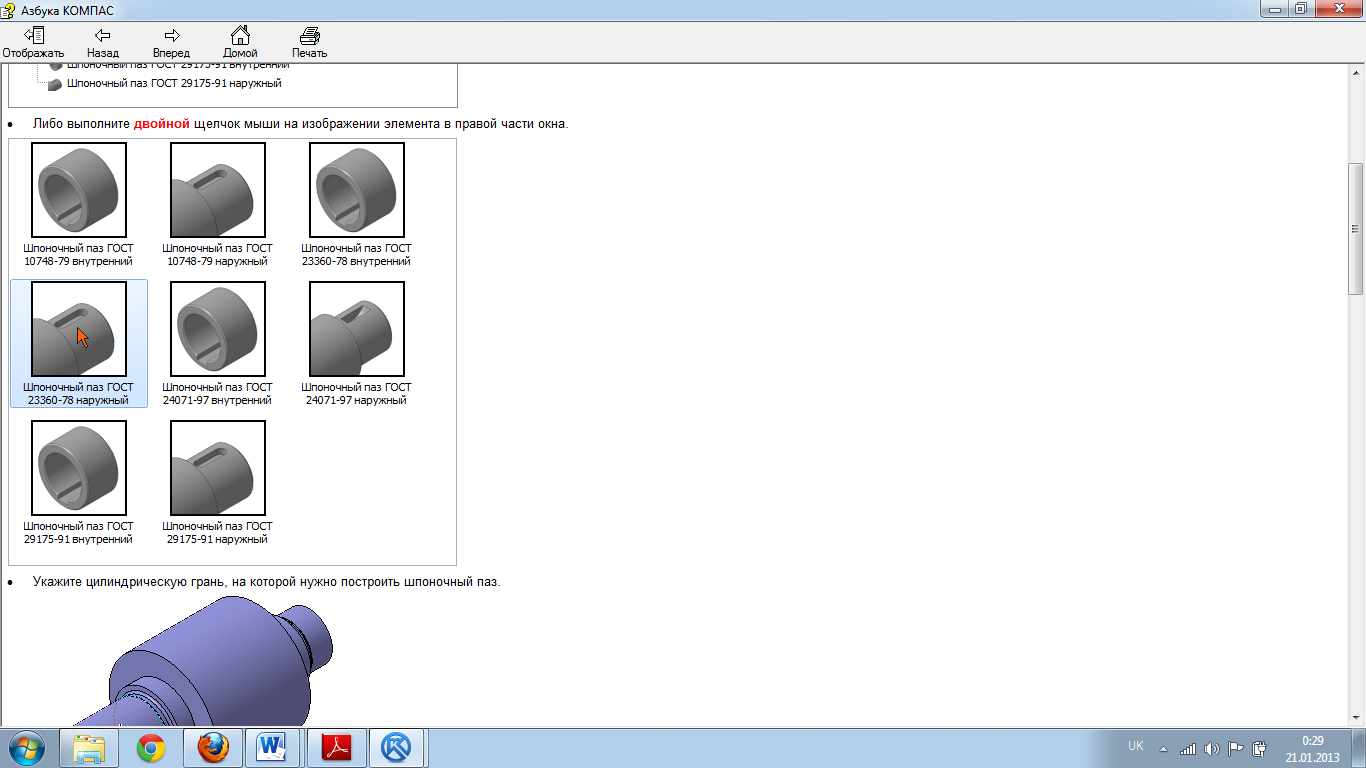

Або виконайте подвійне клацання миші на зображенні елементу в правій частині вікна.

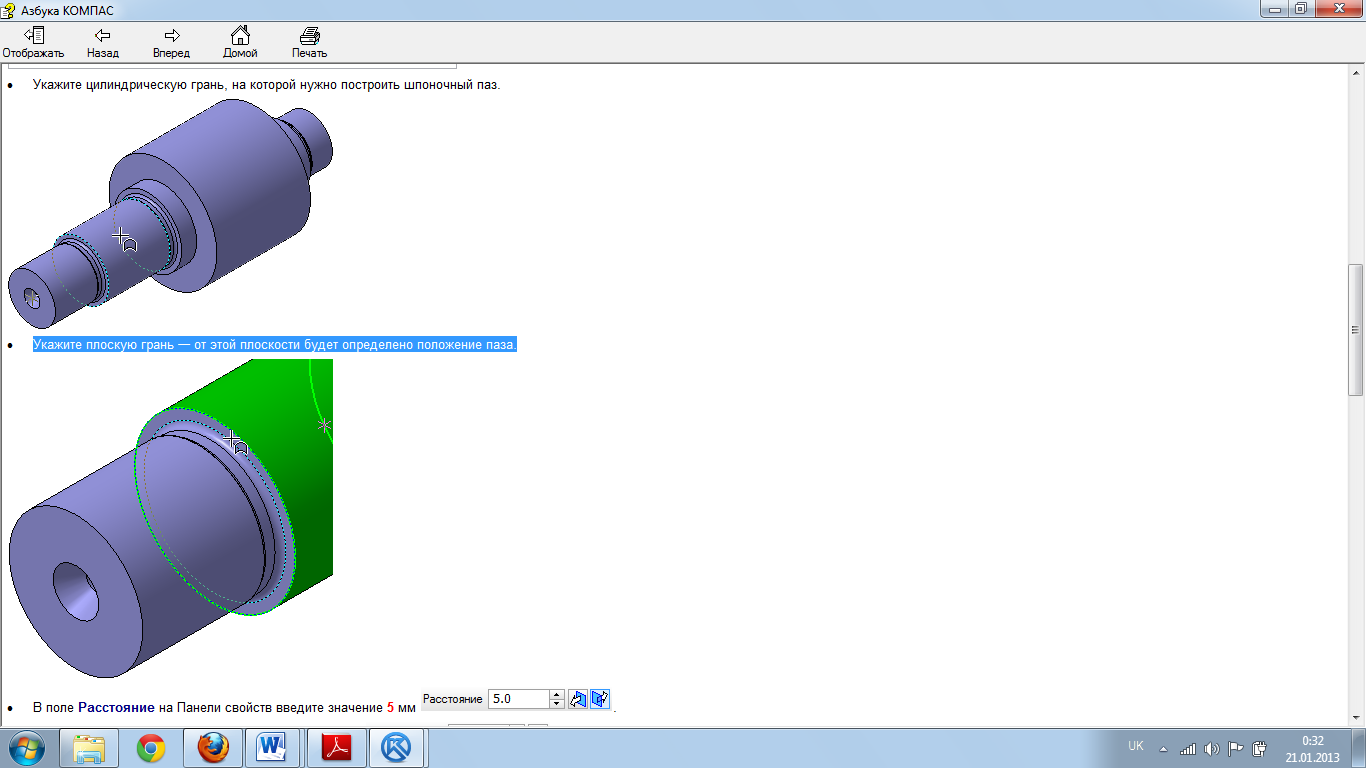

Вкажіть циліндричну грань, на якій потрібно побудувати шпонкові паз.
Вкажіть плоску грань - від цієї площини буде визначено положення паза.

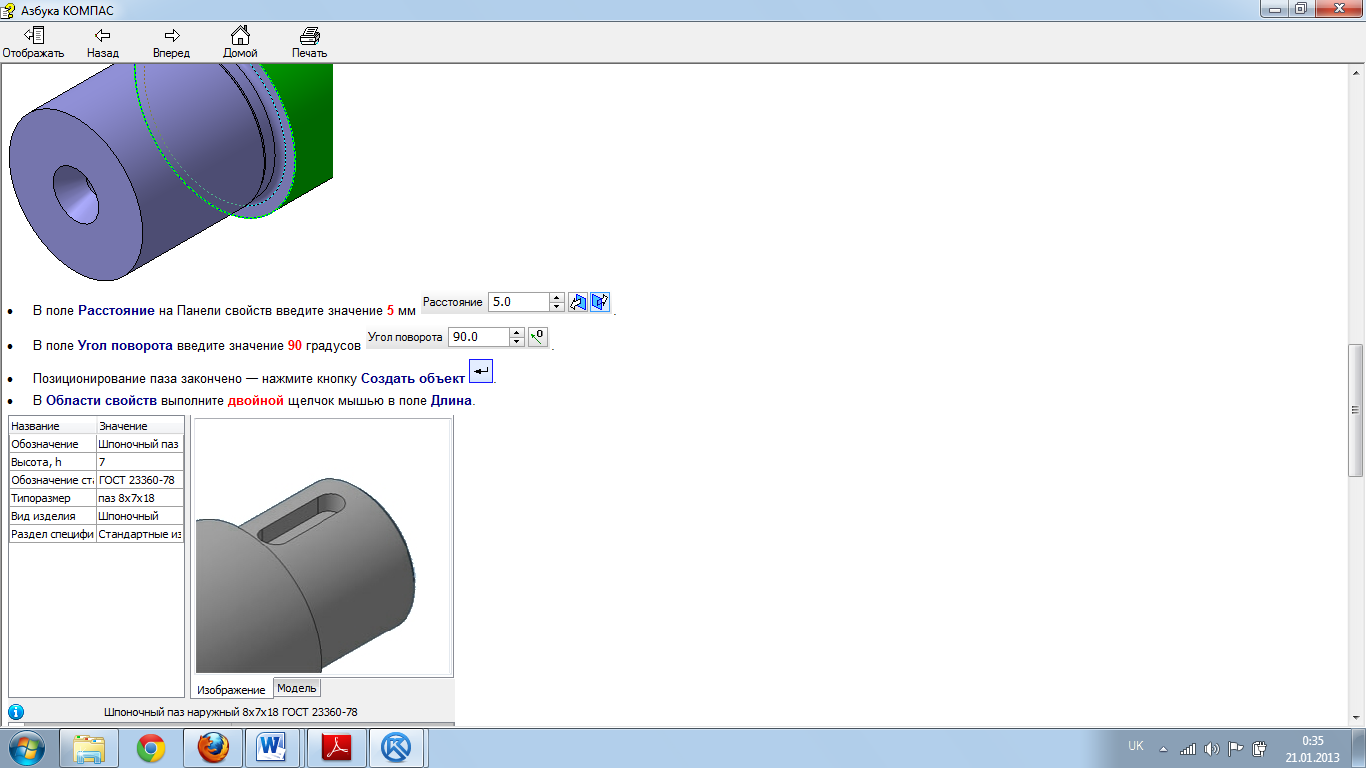

У полі Відстань на Панелі властивостей введіть значення 5 мм.
· У поле Кут повороту введіть значення 90 градусів .
· Позиціонування паза закінчено - натисніть кнопку Створити об'єкт .

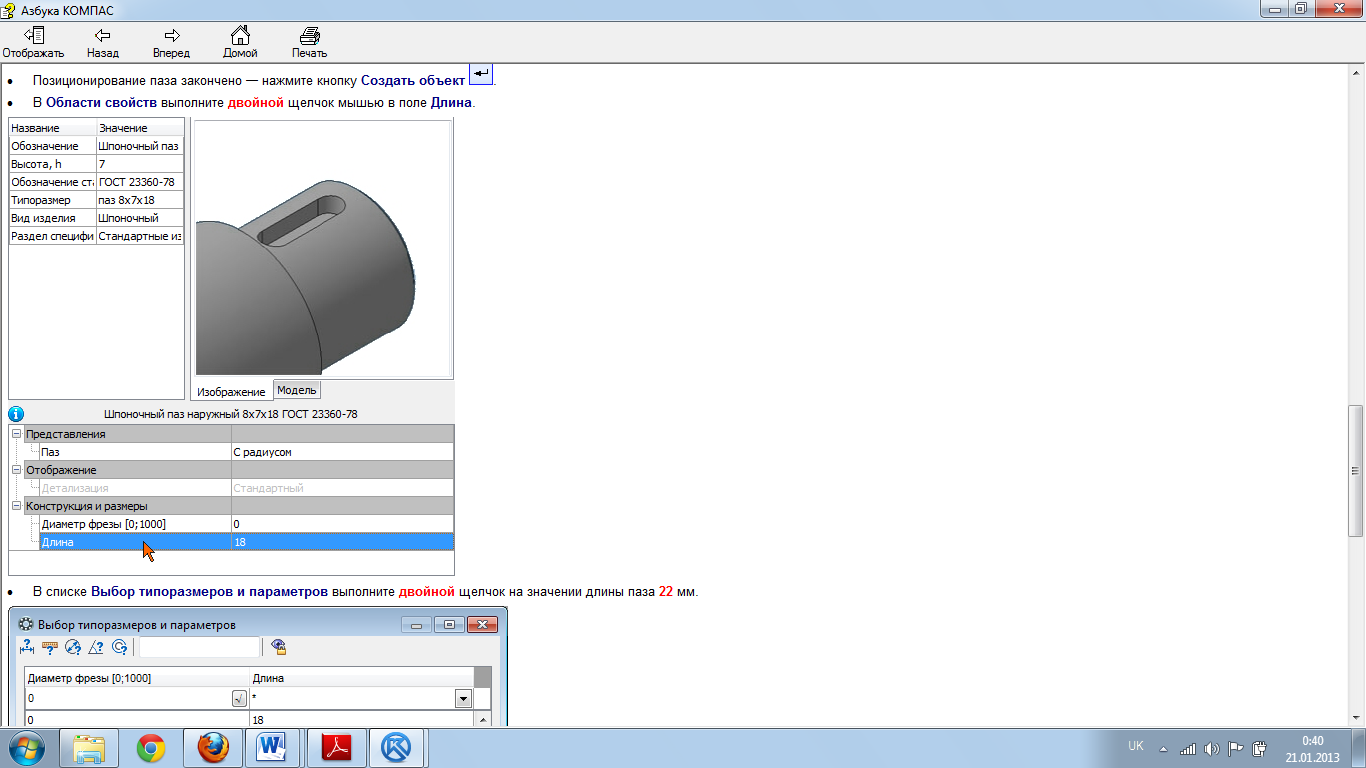

· В Області властивостей виконайте подвійне клацання мишею в полі Довжина.
У списку Вибір типорозмірів і параметрів виконайте подвійний клік на значенні довжини паза 22 мм.
Довжину шпонки вибирають з ряду: 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 125; 140; 160; 180; 200 ... (до 500) в залежності від довжини вала на якому розташована шпонка.

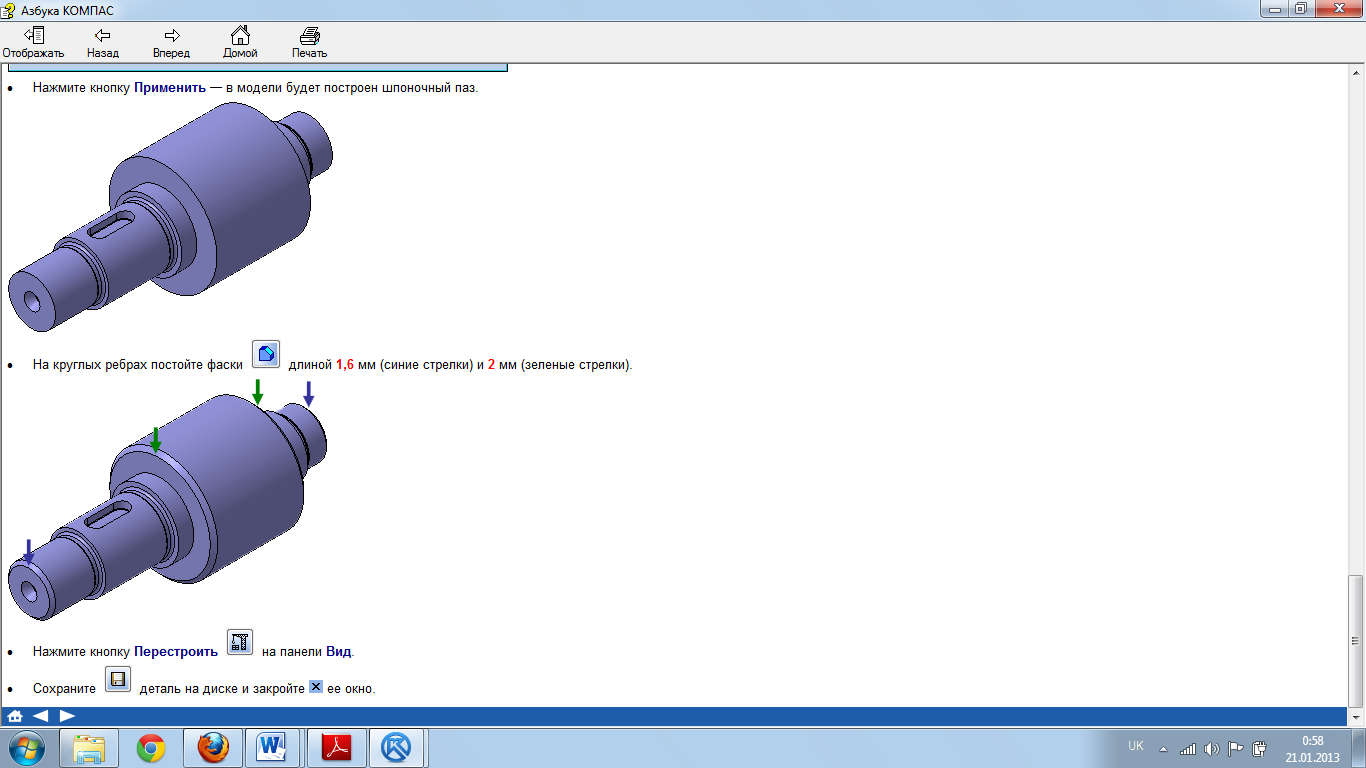

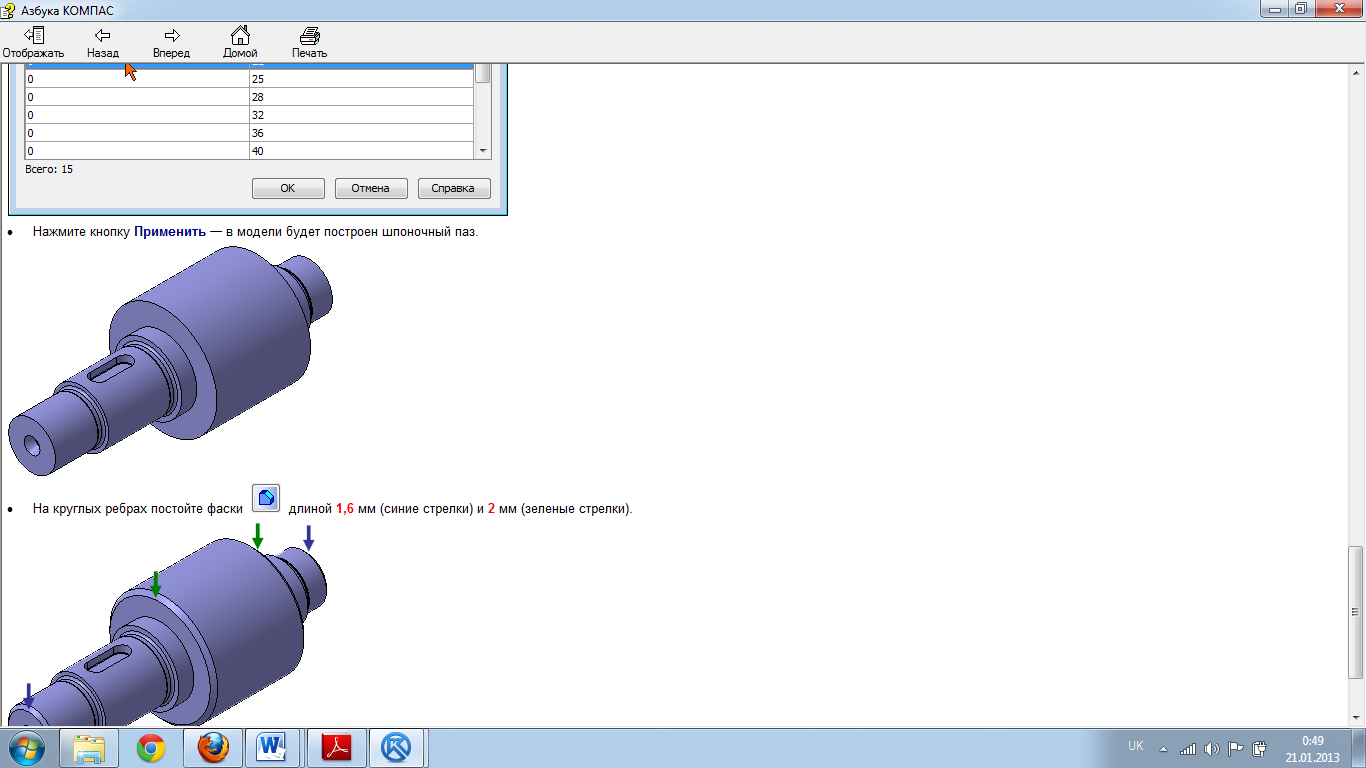

Натисніть кнопку Застосувати - в моделі буде побудований шпонкові паз.
Клацніть правою кнопкою миші в порожньому місці вікна моделі і виконайте з контексной меню команду Повторити: Вставити елемент
Побудуйте шпонковий паз на валу під зубчастим колесом.
На
круглих ребрах побудуйте фаски
2 мм
Натисніть
кнопку Перебудувати
на панелі Вид.
· Збережіть деталь на диску і закрийте її вікно.
Методичні вказівки з виконання та оформлення звіту.
Побудувати вал.
Дати відповіді на контрольні запитання.
Контрольні запитання.
Як визначаються Властивості моделі і як задаються при побудові?
Охарактеризуйте панель Глобальні прив'язки.
Як працює опція Інформаційний розмір?
Завдання додому: оформити звіт.
