Практична робота № 10 – 11

Тема роботи: «Створення 3D - моделі»

Дана практична робота пов'язана з виконанням в курсі інженерної та комп'ютерної графіки завдання «Машинобудівельні креслення».

1. Матеріально-технічне оснащення.

• Робоче місце: аудиторія.

• Тривалість заняття: 2 години.

2. Мета проведення заняття:

• вивчення основних команд побудови тривимірних моделей.

• використання бібліотеки - Стандартні вироби

3. Методичне оснащення.

• Інструкція до практичної роботи.

• Персональний комп'ютер з програмою КОМПАС-3D V13.

4. Порядок виконання завдання.

• Ознайомитися з теоретичними відомостями.

• Виконання завдання на комп'ютері.

• Дати відповіді на контрольні запитання .

• Оформити звіт.

5. Короткі відомості з теоретичної частини завдання:

Основні елементи інтерфейсу 3D-моделювання в чому аналогічні елементам інтерфейсу при 2D-моделюванні. Є й відмінності.

Так, склад компактній панелі істотно відрізняється. додана нова панель - Дерево побудови (рис. 1). У ній відбивається весь процес побудови моделі. До складу Інструментальних панелей і Головного меню введені команди, необхідні для тривимірного моделювання.

Процес формоутворення тривимірної моделі починається з її першого фрагмента - підстави. Підстава може бути створене одним з чотирьох способів: видавлюванням, обертанням, кінематично і по перетинах.

Попереднє настроювання системи.

Для документів КОМПАС в якості імен файлів зручно використовувати поєднання Позначення - Найменування. Ці дані конструктор може записати безпосередньо в файл тривимірної моделі. Потім ці дані автоматично передаються в креслення і специфікації. Крім того, система може автоматично скласти з них ім'я файлу. Для цього потрібно виконати налаштування.

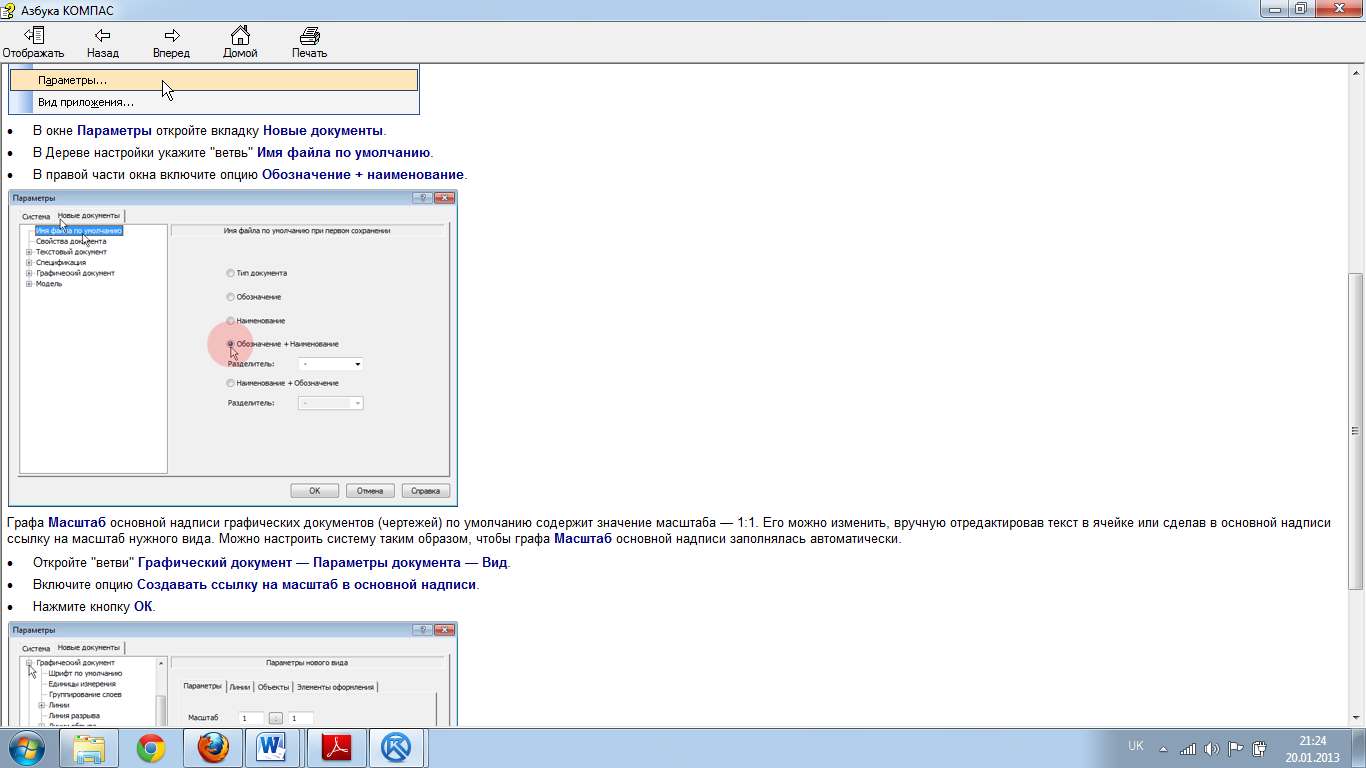

- Викличте команду Сервіс - Параметри.

• У вікні Параметри відкрийте вкладку Нові документи.

• У Дереві налаштування вкажіть "гілка" Ім'я файлу за промовчанням.

• У правій частині вікна увімкніть опцію Позначення + найменування.

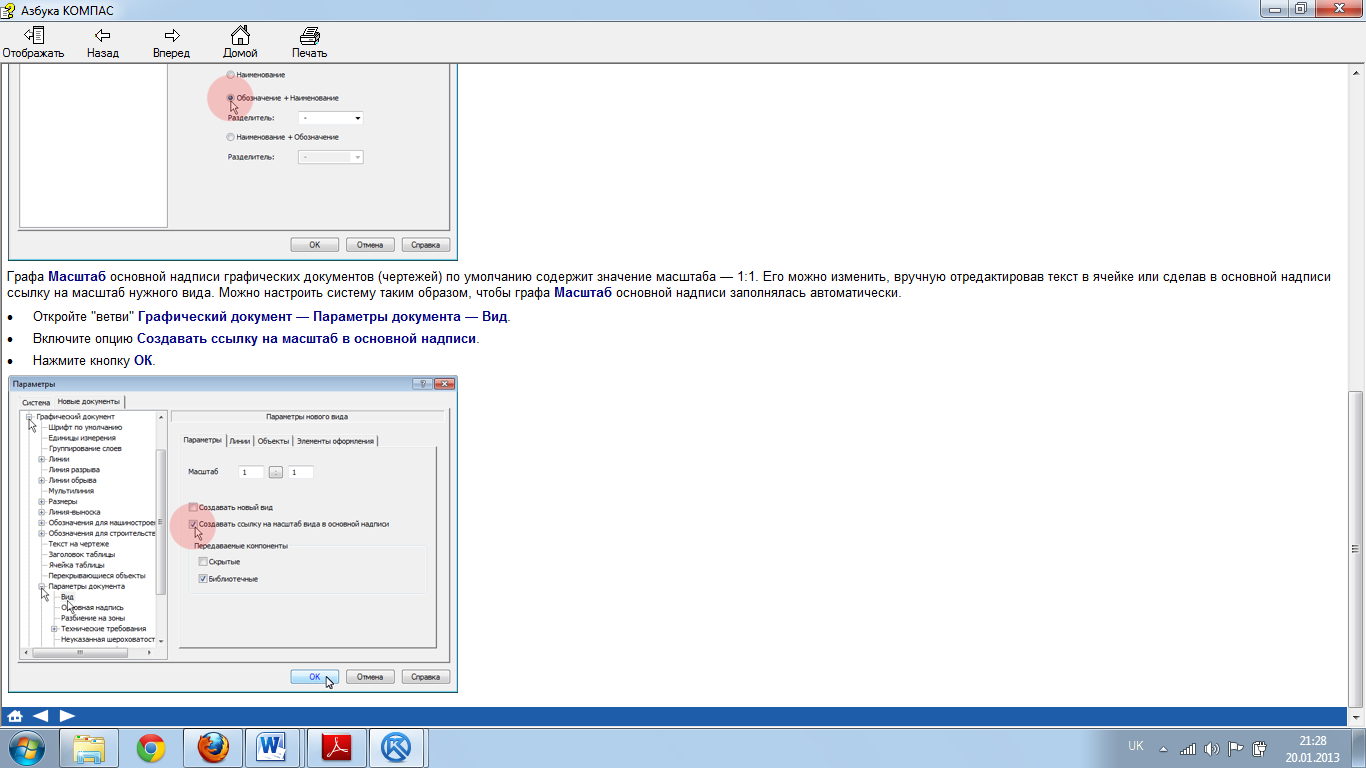

Графа Масштаб основного напису графічних документів (креслень) за замовчуванням містить значення масштабу - 1:1. Його можна змінити, вручну відредагувавши текст у комірці або зробивши в основному написі посилання на масштаб потрібного виду. Можна налаштувати систему таким чином, щоб графа Масштаб основного напису заповнювалася автоматично.

· Відкрийте "гілки" Графічний документ - Параметри документа - Вид.

· Увімкніть опцію Створювати посилання на масштаб в основному написі.

· Натисніть кнопку ОК.

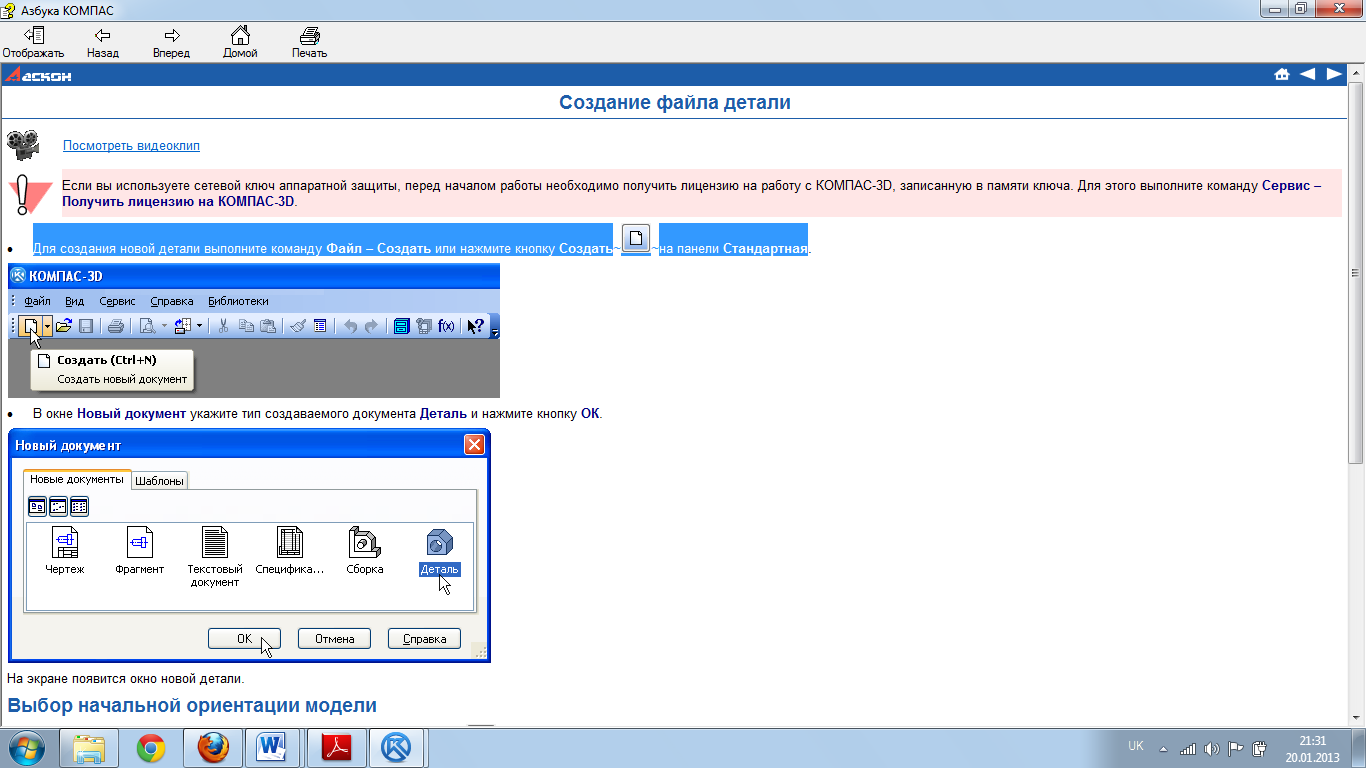

Для створення нової деталі виконайте команду Файл - Створити або натисніть кнопку Створити на панелі Стандартна

У вікні Новий документ вкажіть тип створюваного документа Деталь та натисніть кнопку ОК.

На екрані з'явиться вікно нової деталі. Вибір початкової орієнтації моделі · На панелі Вид натисніть кнопку списку праворуч від кнопки Орієнтація і вкажіть варіант Ізометрия XYZ.

Вибір початкової орієнтації моделі не робить впливу на хід її моделювання та на її властивості. Від цього буде залежати тільки її орієнтація в просторі при виборі однієї зі стандартних орієнтацій.

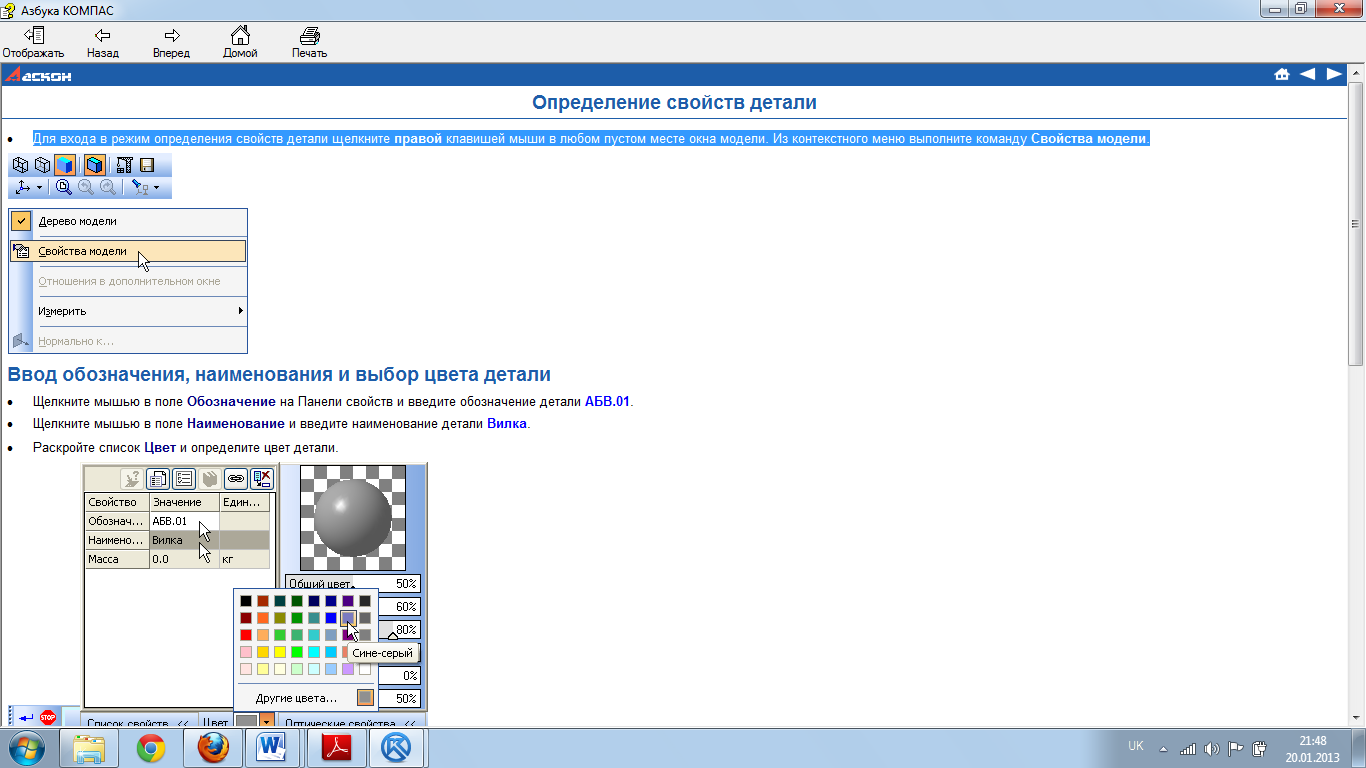

Для входу в режим визначення властивостей деталі клацніть правою клавішею миші в будь-якому порожньому місці вікна моделі. З контекстного меню виконайте команду Властивості моделі.

Введення позначення, найменування і вибір кольору деталі · Клацніть мишею в полі Позначення на Панелі властивостей і введіть позначення деталі АБВ.01. · Клацніть мишею в полі Найменування і введіть найменування деталі Вилка. · Розкрийте список Колір і визначте колір деталі.

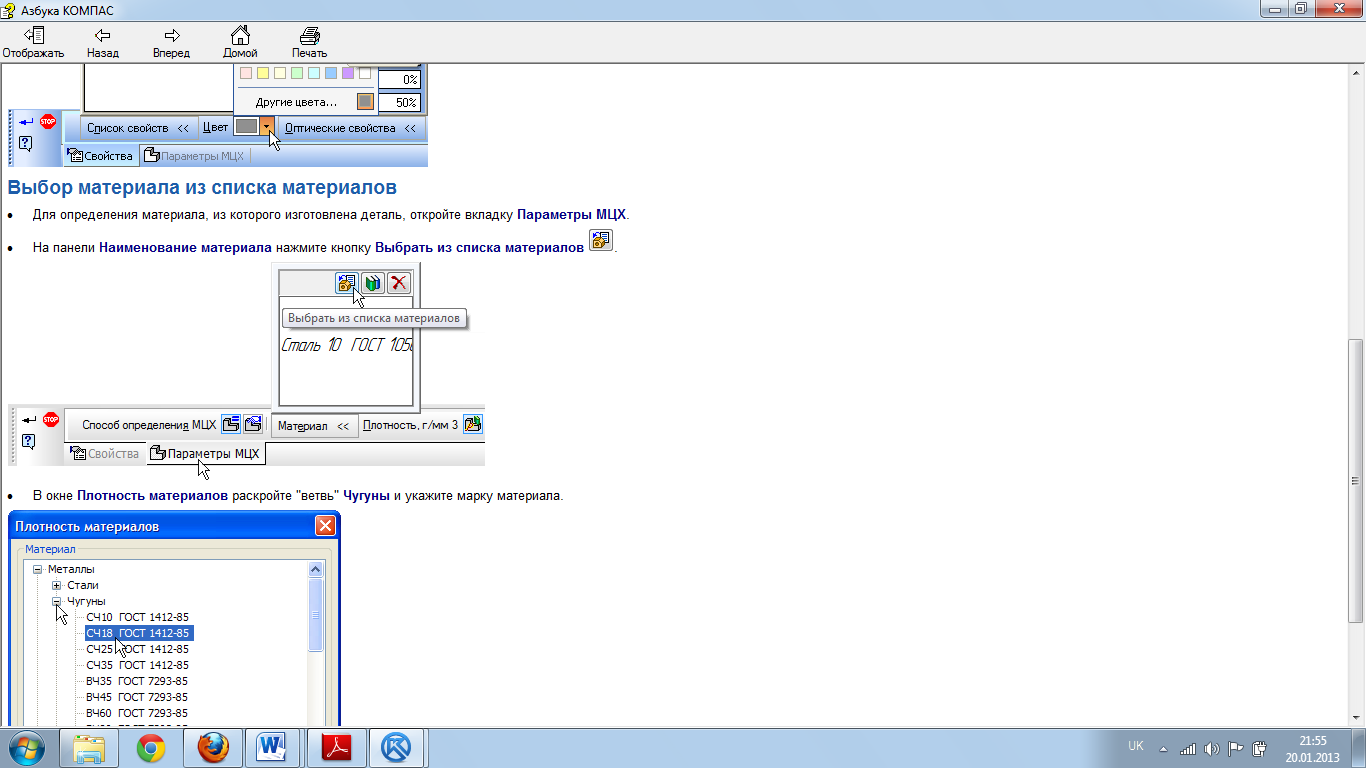

Вибір матеріалу зі списку матеріалів

Для визначення матеріалу, з якого виготовлена ​​деталь, відкрийте вкладку Параметри МЦХ.

· На панелі Найменування матеріалу натисніть кнопку Вибрати зі списку матеріалів

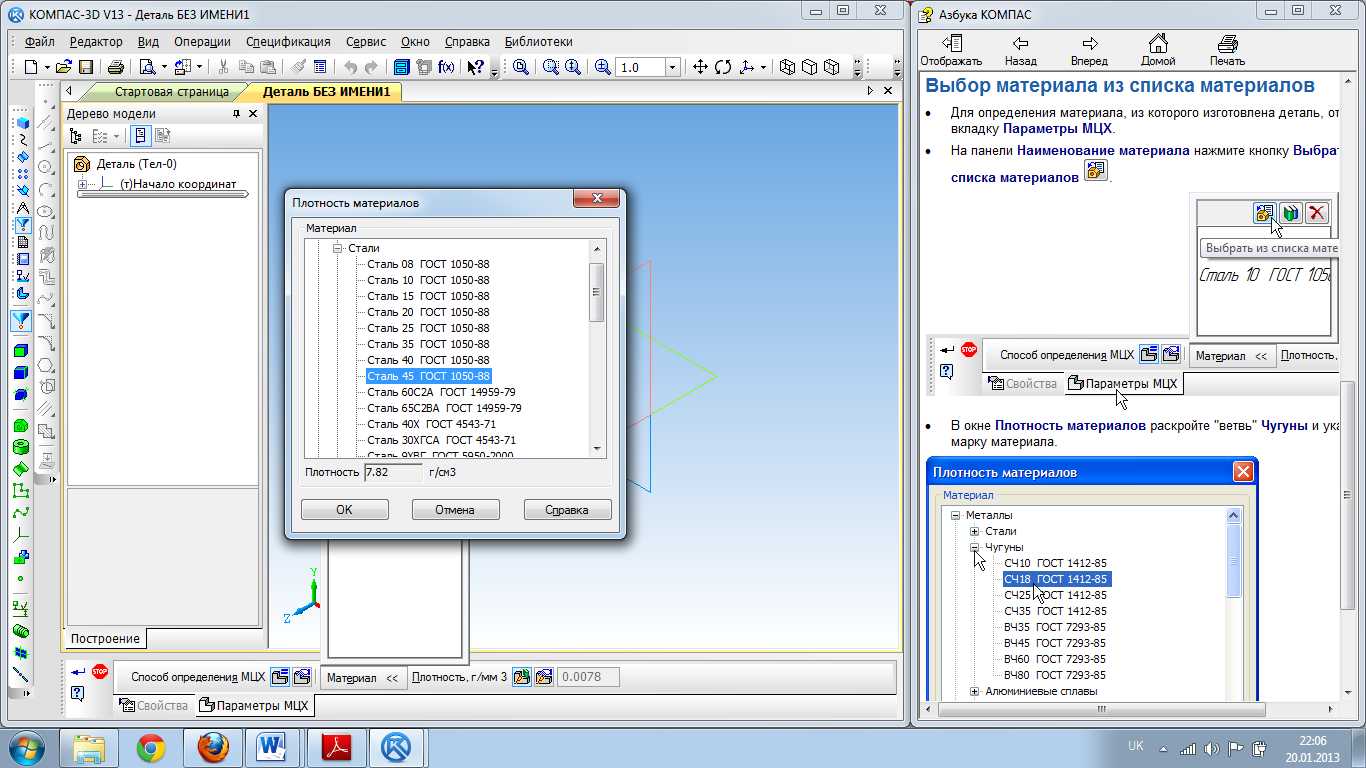

У вікні Щільність матеріалів розкрийте "гілку" Сталі і вкажіть марку матеріалу Сталь 45 ГОСТ 1050 - 88 і натисніть кнопку ОК.

Для виходу з режиму визначення властивостей деталі із збереженням даних натисніть кнопку Створити об'єкт на Панелі спеціального управління.
