Колійні знаки

Колійні знаки встановлюються біля головних колій праворуч віднос­но напрямку рахування кілометрів на відстані від осі колії не ближче 3100 мм (у виїмках — 5700 мм), на електрифікованих лініях — на опорах контактної мережі.

До колійних знаків належать:

• кілометрові знаки;

• пікетні знаки;

• ухилопокажчики;

• знаки початку і кінця кривих ділянок колії;

• знаки найвищого горизонту води і максимальної хвилі (на укосах земляного полотна в місцях можливого розливання річок).

Колійні знаки:

а — кілометровий; б — пікетний; в — ухилопокажчик; знак найвищого горизонту вод і максимальної висоти хвилі.

Сигнальні знаки

Сигнальні знаки установлюються біля головних колій праворуч відносно напрямку руху поїздів і потребують від машиніста певних дій (гальмування, подання сигналу тощо).

До сигнальних знаків належать:

• попереджувальний знак «С» — для подання попереджу­вального сигналу (свистка локомотива) в місцях поганої видимості, а також перед мостами, переїздами, тунелями, іншими штучними спо­рудами; сигнальні знаки «С» бувають стаціонарні та переносні; ос-танні використовуються для огородження місць виконання ремонт­них робіт та в інших випадках, коли з'явилась необхідність попереди­ти про наближення поїзда.

Постійний сигнальний знак «С»

• знаки «Початок небезпечного місця» і «Кінець небезпечного місця» — на підходах до місць (і після них), які потребують обмежен­ня швидкості і особливої пильності, можуть бути постійними з відби­вачами і тимчасові;

Переносні сигнальні знаки:

а — початку небезпечного місця;

б -- кінця небезпечного місця

• знаки «Підняти ніж, закрити крила» і «Опустити ніж, відкрити кри­ла» — для снігоочисників перед і після переїздів, штучних споруд, негабаритних місць. На ділянках, де працюють швид­кісні снігоочисники, перед знаком «Підняти ніж, закрити крила» вста­новлюється тимчасовий сигналь­ний знак «Підготуватися до підняття ножа та закриття крил».

Знаки огородження перешкод для проїзду снігоочисників:

а) знак перед перешкодою «Підняти ніж, закрити крила»;

б) знак після перешкоди «Опустити ніж, відкрити крила»

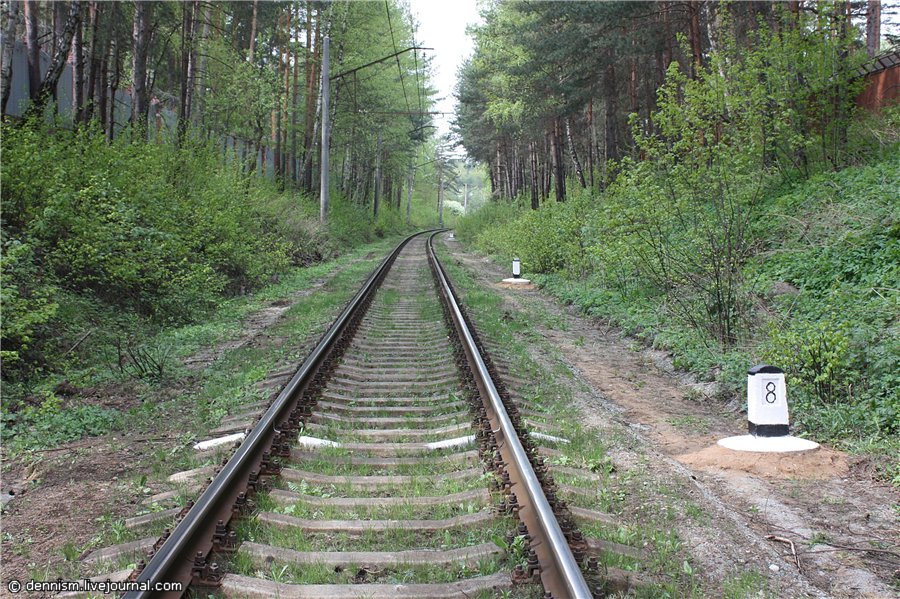

• граничні стовпчики — вказують місце, далі якого на суміжних коліях не можна установлювати рухомий склад;

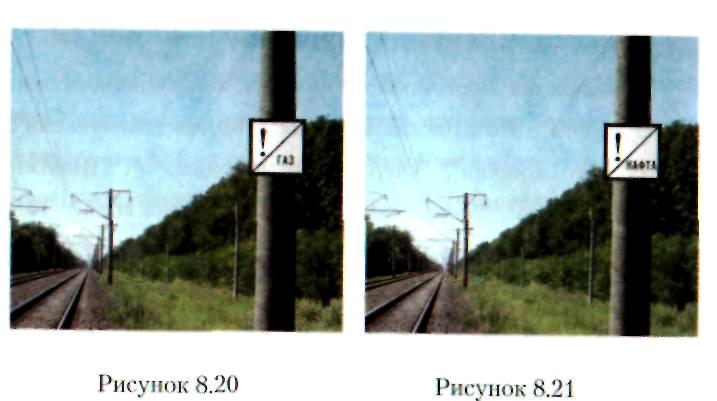

• постійні знаки «Газ» та «Наф­та» — встановлюються у місцях пе­ресічень залізничної лінії нафто- і газопроводами і вказують на не­обхідність прямування в цьому місці з підвищеною пильністю;

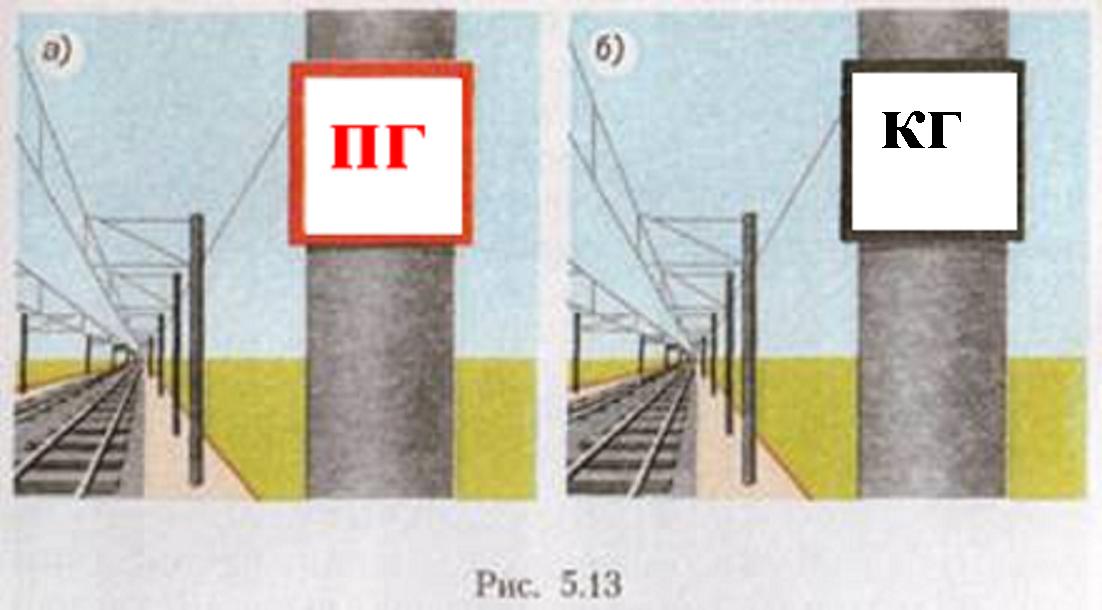

• постійні знаки «Початок гальму­вання» (ПГ) і «Кінець гальмуван­ня» (КГ) — вказують машиністу місця вмикання і вимикання гальм;

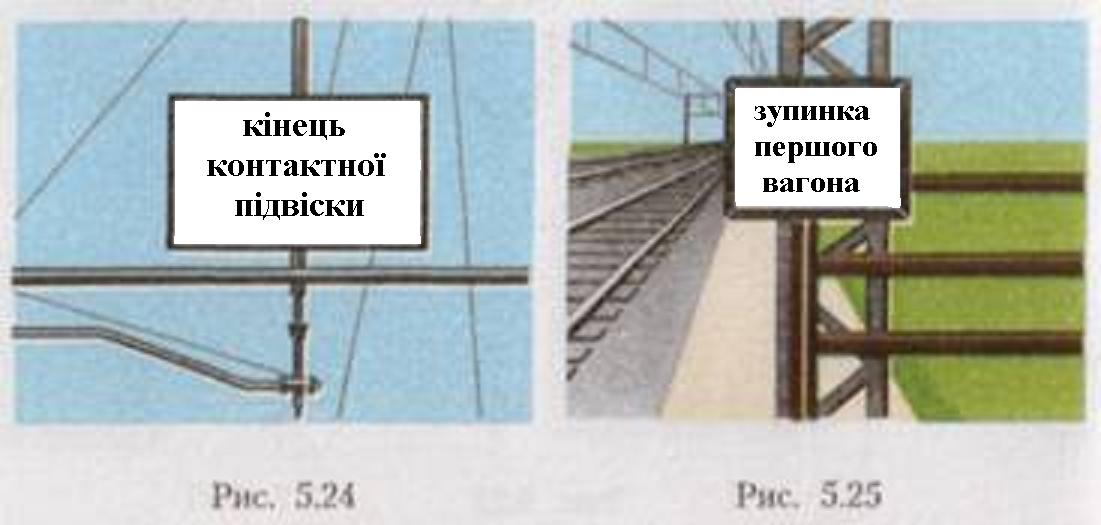

• попереджувальні знаки «Зупинка локомотива» та «Зупинка першо­го вагона» — встановлюються на пасажирських платформах і інших місцях, призначених начальником залізниці;

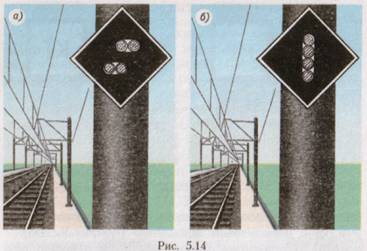

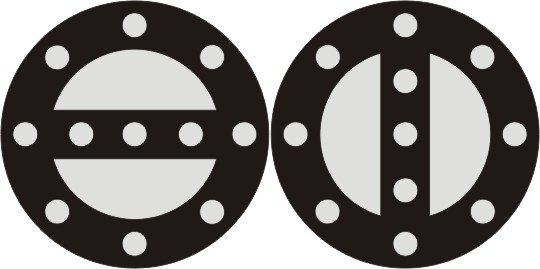

• попереджувальні знаки з відбивачами «Вимкнути струм» та «Увімкнути струм на електровозі» («Увімкнути струм на електро­поїзді») — встановлюються відповідно перед і за нейтральною встав­кою контактної мережі;

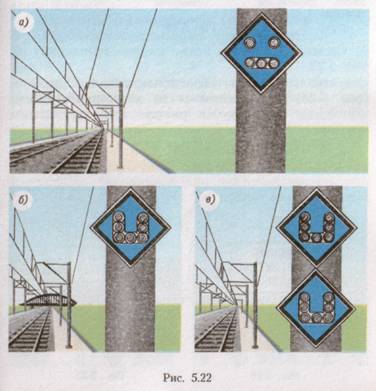

• постійні покажчики і знаки «Опустити струмоприймач», «Підняти струмоприймач» та «Увага ! Струмоподіл» з відбивачами — встанов­люються перед і після повітряним проміжком контактної мережі;

• постійні знаки «Межа станції», «Кінець контактної підвіски» і ряд інших постійних і тимчасових сигнальних знаків
