Модель osi
Из того, что протокол является соглашением, принятым двумя взаимодействующими узлами сети, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей стремятся использовать стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.
В начале 80-х годов ряд международных организаций по стандартизации, в частности International Organization for Standardization (ISO), часто называемая также International Standards Organization, а также International Telecommunications Union (ITU) и некоторые другие, — разработали стандартную модель взаимодействия открытых систем (Open System Interconnection, OSI). Эта модель сыграла значительную роль в развитии компьютерных сетей.
Общая характеристика модели osi
К концу 70-х годов в мире уже существовало большое количество фирменных стеков коммуникационных протоколов, среди которых можно назвать, например, такие популярные стеки, как DECnet, TCP/IP и SNA. Такое разнообразие средств межсетевого взаимодействия вывело на первый план проблему несовместимости устройств, использующих разные протоколы. Одним из путей разрешения этой проблемы в то время виделся всеобщий переход на единый, общий для всех систем стек протоколов, созданный с учетом недостатков уже существующих стеков. Такой академический подход к созданию нового стека начался с разработки модели OSI и занял семь лет (с 1977 по 1984 год). Назначение модели OSI состоит в обобщенном представлении средств сетевого взаимодействия. Она разрабатывалась в качестве своего рода универсального языка сетевых специалистов, именно поэтому ее называют справочной моделью.

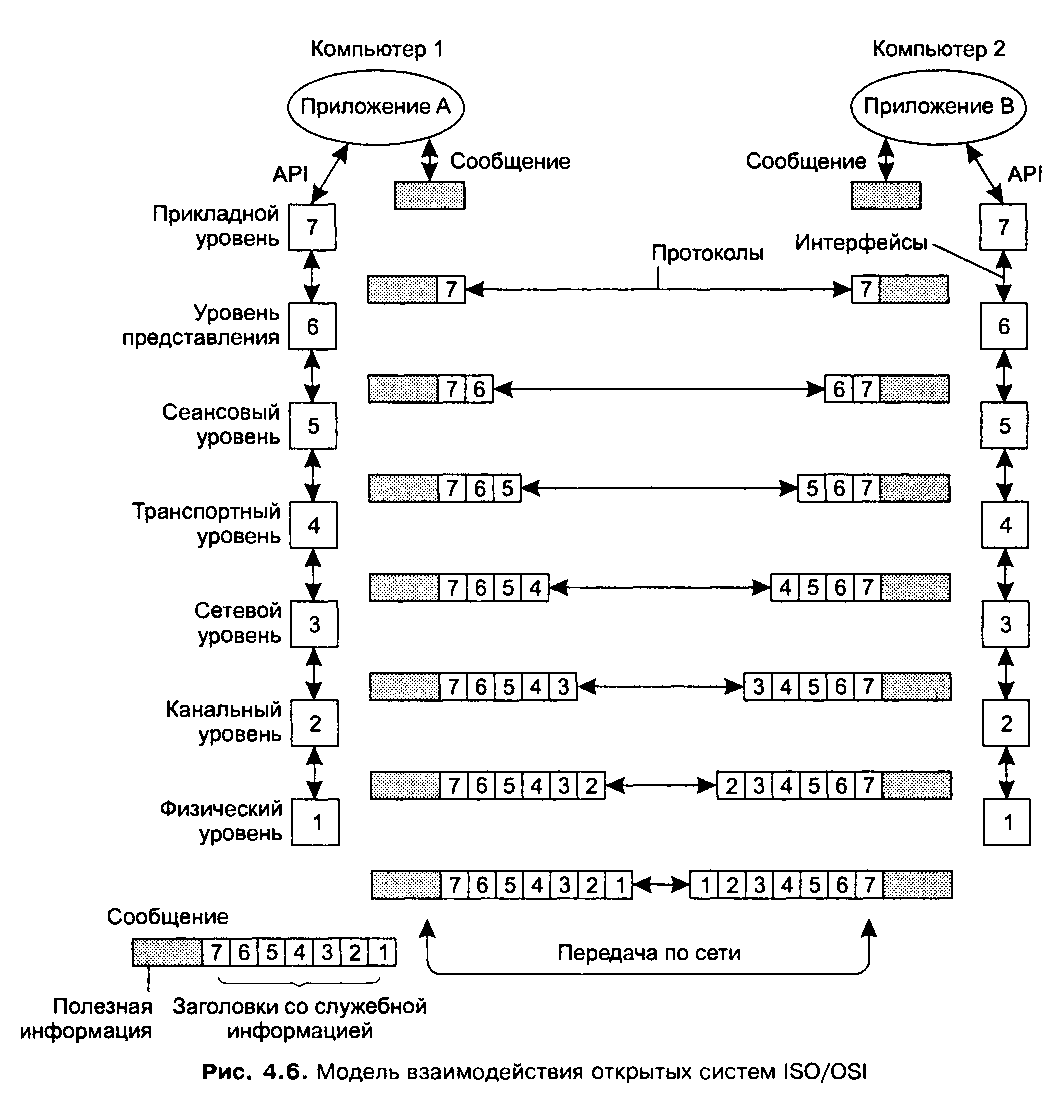

В модели OSI (рис.) средства взаимодействия делятся на семь уровней: прикладной, представления, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с совершенно определенным аспектом взаимодействия сетевых устройств.
Модель OSI имеет семь уровней. Появление именно такой структуры было обусловлено следующими соображениями.
1. Уровень должен создаваться по мере необходимости отдельного уровня абстракции.
2. Каждый уровень должен выполнять строго определенную функцию.
3. Выбор функций для каждого уровня должен осуществляться с учетом создания стандартизированных международных протоколов.
4. Границы между уровнями должны выбираться так, чтобы поток данных между интерфейсами был минимальным.
5. Количество уровней должно быть достаточно большим, чтобы различные функции не объединялись в одном уровне без необходимости, но не слишком высоким, чтобы архитектура не становилась громоздкой.
Физический уровень
Физический уровень (physical layer) имеет дело с передачей потока битов по физическим каналам связи, таким как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал.
Функции физического уровня реализуются на всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом.
Примером протокола физического уровня может служить спецификация 10Base-T технологии Ethernet, которая определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных в кабеле, а также некоторые другие характеристики среды и электрических сигналов.
Физический уровень не вникает в смысл информации, которую он передает. Для него эта информация представляет однородный поток битов, которые нужно доставить без искажений и в соответствии с заданной тактовой частотой (интервалом между соседними битами).
