Программное обеспечения арм «Орион Про»

Фирма-производитель ЗАО НВП «Болид» программного обеспечения «Орион ПРО» производит разделение программных модулей на 2 категории: системное ПО и программные модули. К сожалению данное разделение не дает наглядного представления о функциональности программных модулей.

По функциональному назначению программные модули, входящие в состав программного обеспечения «Орион ПРО», можно условно разделить на 5 групп:

• модули связи и взаимодействия;

• модули мониторинга ИСО «Орион»;

• модули конфигурирования;

• модули генерации отчетной документ

• ации;

• модули решения пользовательских задач.

Структура программного обеспечения АРМ «Орион ПРО» представлена на рис.10

Рассмотрим назначение компонент ПО «Орион Про».

1) Модули связи и взаимодействия:

• Центральный сервер «Орион ПРО». Программный модуль, устанавливаемый на ПК, на котором физически находится база данных АРМ «Орион ПРО». Центральный сервер является связующим звеном между модулями системы и используемой системой управления базами данных (СУБД). Для работы системе необходим один модуль «Центральный сервер Орион ПРО».

Рис. 6. Внешний вид программного модуля «Центральный сервер «Орион Про».

• Оболочка системы. Оболочка системы – служебный модуль, организующий взаимодействие между всеми сетевыми клиентами АРМ «Орион ПРО». Оболочка системы должна быть установлена на каждом рабочем месте.

Рис. 7. Интерфейс модуля «Оболочка системы»

2) Модули мониторинга ИСО «Орион»

• Ядро опроса. Модуль предназначен для непосредственной работы с устройствами ИСО «Орион». Ядро ведет опрос приборов, вычитывает события из интерфейса, посылает команды ОПС и СКД составляющим системы. Благодаря протоколу «Орион ПРО» может вести опрос одновременно по четырем COM портам ПК, к каждому из которых могут быть подключено до 127 пультов «С2000» или «С2000М». Каждый пульт при этом сможет управлять 127 устройствами системы. Для работы системе необходим, по крайней мере, один модуль Ядро.

Рис. 8. Внешний вид программного модуля мониторинга «Ядро опроса»: страница Настройки – объект преобразователь интерфейсов С2000.

• Монитор «Орион ПРО». Рабочее место дежурного оператора. Отображает графические планы помещения объекта, протокол событий. С графических планов позволяет управлять ОПС и СКД составляющими системы, камерами интегрированных систем видеонаблюдения. Рабочее место, на котором установлены программные модули «Ядро опроса» и «Монитор», называется Оперативная задача «Орион ПРО».

Рис. 9. Внешний вид программного модуля «Монитор».

Рис. 10. Структура программного обеспечения ИСО «Орион».

• Статистика. Модуль, предназначенный для отображения статистики показаний адресно-аналоговых дымовых и адресно-аналоговых тепловых датчиков, собираемой Ядром системы.

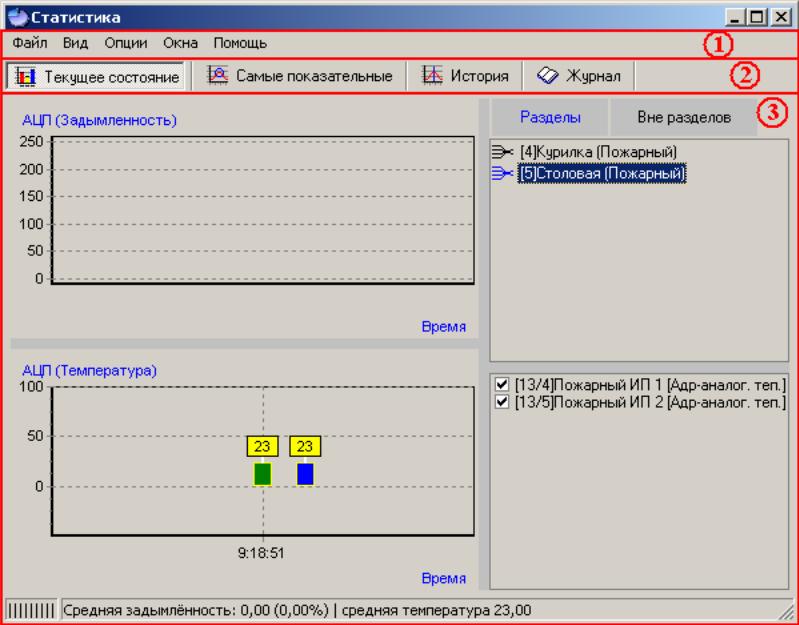

Рис. 11. Внешний вид программного модуля «Статистика».

• Находящиеся на объекте. Модуль, предназначенный для определения местонахождения сотрудников по зонам доступа при запуске Монитора, либо обновлении Базы данных запущенного Монитора.

Рис. 12. Внешний вид программного модуля «Находящиеся на объекте».

• Синтезатор. Модуль, предназначенный для речевого оповещения о тревожных событиях системы.

Рис. 13. Внешний вид программного модуля «Синтезатор».

• Состояние шлейфов приборов. Модуль, предназначенный для отображения текущего состояния и текущего сопротивления шлейфов подключенных приборов.

Рис. 14. Внешний вид программного модуля «Состояние шлейфов сигнализации».

• Администратор базы данных. Модуль, при помощи которого производится настройка системы и контроллеров. В АБД определяются логические составляющие системы: разделы, точки и зоны доступа. Настраиваются автоматические реакции системы на любые события. При помощи Ядер опроса АБД может прописывать в приборы конфигурационные параметры. Для работы системе необходим, по крайней мере, один модуль АБД. Менеджер центрального сервера «Орион ПРО». Служебный модуль, позволяющий настраивать Центральный сервер «Орион», создавать новые БД, проводить проверки, модернизацию и лечение существующих баз данных.

Рис. 15. Внешний вид программного модуля «Менеджер центрального сервера».

Рис. 16. Внешний вид программного модуля «Администратор базы данных».

• Программа PProg. Программа предназначена для конфигурирования Базы данных пульта С2000 (С2000М).

Рис. 17. Внешний вид программы PProg.

• Программа UProg. Программа предназначена для конфигурирования и изменения сетевых адресов приборов.

Рис. 18. Внешний вид программы UProg.

• RS-настройка. Модуль, предназначенный для изменеия настроек интерфейса RS-232.

Рис. 19. Внешний вид программного модуля «RS-настройка».

4) Модули генерации отчетной документации

• Генератор отчетов. Модуль, предназначенный для создания отчетов по событиям и тревогам системы за определенный промежуток времени. Позволяет гибко настраивать отчеты, благодаря большому количеству фильтров и шаблонов. Экспорт отчетов производится в текстовые файлы, HTML формы, электронный таблицы MS Excel.

Рис. 20. Внешний вид программного модуля «Генератор отчетов».

• Учет рабочего времени. Модуль, предназначенный для расчета времени пребывания сотрудников и посетителей на объекте. Позволяет рассчитывать опоздания, ранние приходы и поздние уходы с работы, учитывать причины отсутствия, организовать запрет перехода через сутки.

Рис. 21. Внешний вид программного модуля «Учет рабочего времени».

5) Модули решения пользовательских задач

• Редактор планов. Модуль, предназначенный для создания и редактирования графических файлов с изображением планов помещений.

Рис. 22. Внешний вид программного модуля «Редактор планов».

• Мастер импорта сотрудников. Модуль, предназначенный для импорта списка сотрудников в Базу данных из файлов формата CSV (Comma Separeted Values (рус. Значения, разделенные запятой).

• Графический интерфейс АРМ «Орион Про». Модуль, предназначенный для изменения цветов отображения и внешнего вида элементов графического интерфейса Монитора АРМ «Орион Про».

• Демонстратор. Модуль, предназначенный для эмуляции приборов для демонстрации работы АРМ «Орион Про» (в протоколе «Орион»).

Рис. 23. Внешний вид программного модуля «Статистика».

В зависимости от назначения, значимости, пространственной протяженности, топологии, дислокации на местности и особенностей защищаемого объекта, а также после определения приемлемого перечня нейтрализуемых потенциальных угроз, определяют состав, построение, иерархию, алгоритмы и приоритеты взаимодействия составляющих ИСБ.
