Тема №1 « Топографічні карти і їх читання.»

Заняття 1.1. Геометрична сутність картографічного зображення. Номенклатура карт.

Питання № 1. «Класифікація і призначення топографічних карт.»

Географічна карта

Зменшене узагальнене зображення земної поверхні на площині, побудоване у визначеній картографічній проекції. По змісту географічні карти підрозділяються на:

• загальногеографічні;

• спеціальні (тематичні).

На загальногеографічних картах зображується з повнотою, все що залежить від масштабу карти, всі основні елементи місцевості без особливого виділення яких-небудь із них.

На спеціальних (тематичних) картах із більшою детальністю відображаються деякі елементи місцевості або даються спеціальні дані, не показані на загальногеографічних картах. До спеціальних карт належать історичні, економічні, політико-адміністративні, гідрологічні, геологічні, дорожні й інші.

Топографічні карти

Загальногеографічні карти масштабів 1:1000000 і крупніші, що докладно зображують місцевість. Вони видаються окремими аркушами повних розмірів і встановлених масштабів.

Класифікація топографічних карт.

Топографічні карти є загальнодержавними. Вони використовуються як при рішенні народногосподарських задач, так і для потреб оборони країни.

Використовувані у військах топографічні карти підрозділяються на: дивися таблицю №1.

Таблиця №1

Масштаб карти (величина масштабу)	Класифікація топографічних карт
	За масштабом	По призначенню
1:25000 (в 1 см 250м)	Великомасштабні	Тактичні
1:50000 (в 1 см 500 м)
1:100000 (в 1 см1км)	Середньомасштабні	Оперативно-тактичні
1:200000 (в 1 см2км)
1:500000 (в І см 5 км)	Дрібномасштабні	Оперативні
1:1000000 (в 1 см 10 км)

Призначення топографічних карт.

Топографічні карти служать основним джерелом інформації про місцевість і використовуються для її вивчення, визначення відстаней і площ, дирекційних кутів, координат різноманітних об'єктів і рішення інших вимірювальних задач. Вони широко застосовуються при керуванні військами, а також у якості основи для бойових графічних документів і спеціальних карт. Топографічні карти (переважно карти масштабів 1:100000 і 1:200000) служать основним засобом орієнтування на марші й у бою.

Карта масштабу 1:25000

Призначається для детального вивчення окремих ділянок місцевості (при форсуванні водяних перепон, десантуванні й в інших випадках), виконання точних вимірів, а також для розрахунків при будівництві військово-інженерних споруджень і військових об'єктів.

Карти масштабів 1:50000 і 1:100000

Призначаються для детального вивчення місцевості й оцінки її тактичних властивостей при плануванні і підготовці бойових дій, керування військами в бою, цілевказівки й орієнтування на полі бою, визначення координат вогневих (стартових) позицій, засобів розвідки, цілей і виконання необхідних вимірів і розрахунків.

Карта масштабу 1:200000

Призначається для вивчення й оцінки місцевості при плануванні і підготовці бойових дій усіх родів військ, керування військами в операції (бою), планування пересування військ і орієнтування на місцевості при вчиненні маршу.

Карти масштабів 1:500000 і 1:1000000

Призначаються для вивчення й оцінки загального характеру місцевості при підготовці і веденні операцій, а також використовуються авіацією в якості польотних карт.

Питання № 2. «Розграфлення і номенклатура топографічних карт.»

Розграфлення карт.

Топографічні карти діляться на окремі аркуші лініями географічних меридіанів і паралелей.

На райони північніше паралелі 60 топографічні карти всіх масштабів видаються здвоєними по довготі аркушами, а північніше паралелі 76 - зчетвереними, за винятком карти масштабу 1:200 000, що видається строєними аркушами.

Номенклатура карт.

Система позначення (нумерації) окремих аркушів. У основу номенклатури топографічних карт призначена карта масштабу 1:1000000.

Номенклатура карти масштабу 1:1000 000.

Вся поверхня Землі ділиться паралелями через 4⁰ на ряди, а меридіанами - через 6⁰ на колони. Сторони трапецій , що утворилися - служать межами аркушів карти масштабу 1:1000000. Ряди позначаються прописними латинськими буквами від А до V, починаючи від екватора до обох полюсів, а колони - арабськими цифрами, починаючи від меридіана 180⁰ із заходу на схід. Номенклатура аркуша карти складається з букви ряду і номера колони. Наприклад, аркуш із містом Київ позначається М-36.

Аркуш карт масштабу 1:500 000

Являється частиною аркуша карти 1:1000000 і позначається номенклатурою аркуша мільйонної карти з додаванням однієї з прописних букв А, Б, В, Г російського алфавіту, що позначають відповідну четверть (рис 1). Наприклад, аркуш карти масштабу 1:500000 із містом Рязань має номенклатуру N-37-Б.

Аркуш карти масштабу 1:200 000

Утворюється розподілом мільйонного аркуша на 36 частин (рис 2); номенклатура його складається з позначення аркуша карти масштабу 1:1000000 із додаванням однієї з римських цифр I, II, III, IV, XXXVI

Наприклад, аркуш із містом Рязань має номенклатуру N-37-XVI.

37° В 39° Г 42°

N-37

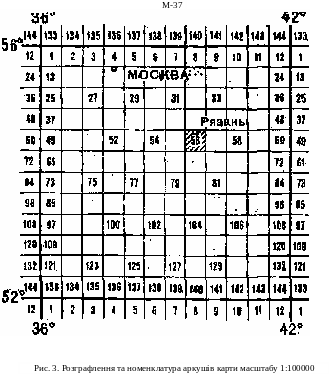

Рис. 2. Розграфлення та номенклатури аркушів карт масштабів 1:500000 і 1:200000

Аркуш карти масштабу 1:100 000

Утворюється розподілом аркуша мільйонної карти на 144 частини (рис. 3); Номенклатура його складається з позначення аркуша карти 1:1000000 із додаванням одного з чисел 1, 2, 3, 4, 143, 144. Наприклад, номенклатура аркуша стотисячної карти з містом Рязань буде N-37-56.

Аркуш карти масштабу 1:50 000

Утвориться розподілом аркуша карти масштабу 1:100000 на чотири частини (рис. 4); його номенклатура складається з номенклатури стотисячної карти й однієї з заголовних букв А, Б, В, і Г російського алфавіту, наприклад М-37 56-А.

Рис.4 Розграфлення і номенклатура аркушів карт масштабів 1: 50 000 і 1: 25 000

Аркуш карти масштабу 1 :25 000

Утворюється розподілом аркуша карти масштабу 1:50000 на чотири частини; номенклатура його утворюється з номенклатури п’ятидесятитисячної карти з додаванням однієї з малих літер а, б, в, г російського алфавіту, наприклад М-37-56-а.
