Органы управления

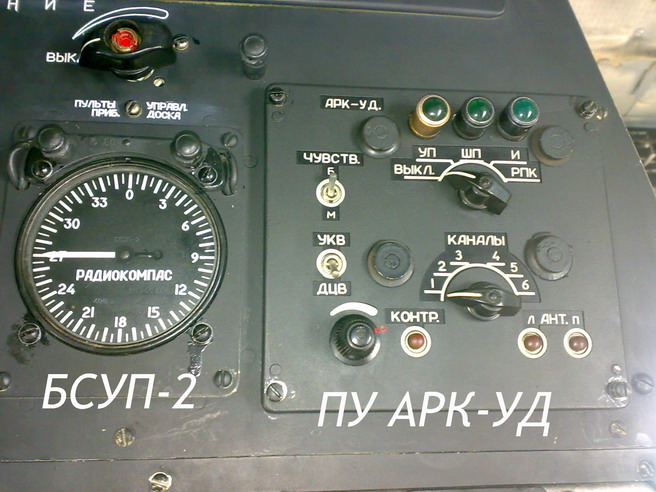

Фото 10. Пульт управления АРК-УД
На передней панели пульта управления размещены (фото 10):
* переключатель режимов работы на пять положений:
ВЫКЛ., УП, ШП, И, РПК - предназначен для включения и выбора режима работы:
* УП - для узкополосного приема сигналов маяков непрерывного излучения;
* ШП - для широкополосного приема сигналов маяков непрерывного излучения;
* И - для приема сигналов маяков импульсного излучения;
* РПК (радиополукомпас) - для индикации стороны расположения радиостанции относительно продольной оси самолета – этот режим на самолете не задействован;
* переключатель ЧУВСТВ. Б - М - для изменения чувствительности приемника при пеленгации;
- переключатель КАНАЛЫ - для установки частоты нужного канала в УКВ и ДЦВ диапазонах;
- переключатель диапазонов УКВ - ДЦВ;
- регулятор громкости - для изменения уровня выходного сигнала на телефонном выходе;
- кнопка КОНТРОЛЬ - для проверки работоспособности аппаратуры на земле и в полете с помощью ГВК;
- кнопки АНТ. Л - П - для контроля работоспособности аппаратуры (отклонения рамочной антенны влево - вправо).
ПРОВЕРКА РАБОТОСПОСОБНОСТИ
Для проверки АРК-УД необходимо включить АЗС АРК-УД на приборной доске штурмана. Работоспособность АРК-УД проверяется встроенным контролем от генератора встроенного контроля (ГВК) на аварийных частотах.
Для проверки в MB диапазоне необходимо:
- установить переключатель УКВ - ДЦВ на пульте управления в положение УКВ;
- переключатель КАНАЛЫ установить в положение 4;
- переключатель режимов работы установить в положение ШП;
-установить переключатель ИНДИКАЦИЯ И ПРОСЛУШ. АРК-11 №2, РСБН - АРК-УД на верхнем щитке летчиков в положение АРК-УД, а переключатель радиосвязей на абонентском аппарате СПУ-7 в положение РК-2;
- нажать кнопку АНТ. Л (или АНТ. П ) на пульте управления АРК-УД и установить стрелку указателя КУР на 30° (или 330°), после чего отпустить кнопку;
- нажать кнопку КОНТР, на пульте управления АРК-УД и удерживать ее в таком положении 10-15 с. При этом стрелка указателя курса должна автоматически установиться на 180° с точностью + 10°, лампы сигнализаторов УП и ШП на пульте управления АРК-УД должны загореться и в телефонах должен прослушиваться сигнал высокого тона частотой 1000 Гц;
- установить нужную громкость сигнала регулятором громкости на пульте управления АРК-УД;
- установить переключатель режимов работы в положение УП и выполнить аналогичную проверку в данном режиме;
- установить переключатель режимов работы в положение И и выполнить проверку, описанную выше. При этом стрелка указателя курса должна установиться в положение 180°, должна загореться лампа сигнализатора И, а в телефонах должен прослушиваться сигнал низкого тона частотой 300 Гц.
При проверке АРК-УД в режиме И возможно свечение лампы сигнализатора УП.
Для проверки АРК-УД в ДМВ диапазоне:
- установить переключатель диапазонов на пульте управления в положение ДЦВ;
- установить переключатель КАНАЛЫ в положение 1;
- проверить работоспособность АРК-УД в режимах ШП, УП, И указанным выше методом.
