Органы управления и настройки

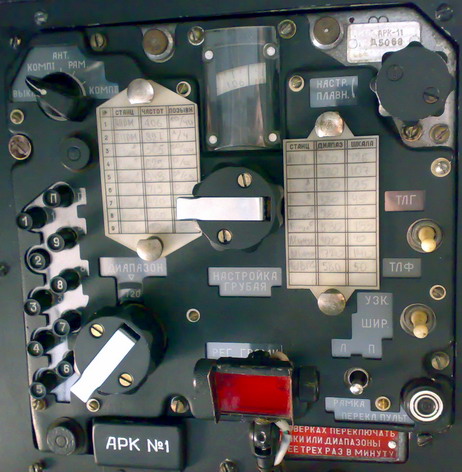

Фото 17. Пульт управления АРК-11
Управление радиокомпасом АРК-11 осуществляется с пультов управления штурмана и летчиков. На пульте управления штурмана расположены следующие органы управления (фото 17):
- переключатель режимов работы на пять положений (ВЫКЛ, КОМПАС-1, АНТЕННА, РАМКА, КОМПАС-2) - для включения АРК и выбора режима работы;
- девять кнопок выбора фиксированных каналов предварительной настройки и одна кнопка канала плавной настройки;
- переключатель ДИАПАЗОН на восемь положений с фиксатором - для выбора рабочего диапазона частот;
- ручка НАСТРОЙКА ГРУБАЯ с фиксатором - для грубой установки частоты настройки;
- ручка НАСТРОЙКА ПЛАВНАЯ - для точной настройки радиокомпаса на заданную частоту. Она включает механизм настройки только при ее нажатии от себя до упора;
- ручка РЕГ. ГРОМКОСТИ - изменяет усиление высокочастотных каскадов приемника в режимах АНТЕННА и РАМКА и уровень выходного сигнала телефонного канала в режимах КОМПАС-1 и КОМПАС-2;
- переключатель ШИР. - УЗК. - переключает полосу пропускания приемника;
Узкая полоса пропускания частот используется для улучшения помехозащищенности приемника при работе в условиях помех. Следует иметь в виду, что при ее включении позывные приводной радиостанции прослушиваются слабее, чем при работе с широкой полосой, а в некоторых случаях могут совсем не прослушиваться. Это вызвано частичной демодуляцией принимаемого сигнала («срезанием» составляющих его боковых частот) за счет малой ширины полосы пропускания приемника: ширина узкой полосы на уровне ослабления в 2 раза по мощности составляет около 0,6 кГц, тогда как сигнал приводной радиостанции занимает полосу частот около 2 кГц. Однако на работе компасной части АРК-11 описанное явление не сказывается.
- переключатель ТЛФ - ТЛГ - в положении ТЛГ включает специальный гетеродин для прослушивания позывных радиостанций, работающих в телеграфном режиме незатухающими колебаниями;
- нажимной переключатель РАМКА Л - П - для ручного поворота рамочной антенны влево или вправо;
- кнопка ПЕРЕКЛ. ПУЛЬТ. - для взятия управления на свой пульт;
- шкала настройки (проградуирована от 0 до 160 кГц - через 500 Гц). Внутри пульта управления штурмана расположен механизм автоматической настройки приемника. Настройка приемника на фиксированную частоту может осуществляться только с данного пульта;
- ручка ПОДСВЕТ - для регулировки яркости подсвета пульта управления.
Пульт управления летчиков выполнен аналогично пульту штурмана. Однако в нем отсутствует механизм автоматической настройки приемника. Поэтому передняя панель его отличается тем, что ручки грубой настройки и переключения диапазонов не имеют фиксаторов. Кнопочная настройка на фиксированные частоты может производиться с обоих пультов.
НАСТРОЙКА АРК-11 НА РАБОЧУЮ ЧАСТОТУ С МЕСТА ЛЕВОГО ЛЕТЧИКА
При включенном питании 27В, 115В 400 Гц:
1. Включить АЗС ПУЛЬТ, ПРМ на щите АЗС радиста;
2. Нажать кнопку П - плавной настройки на пульте управления;
3. Установить переключатель рода работ на пульте управления АРК в положение АНТЕННА и взять управление на себя нажатием кнопки ПЕРЕКЛ. ПУЛЬТ. Индикацией включения пульта является отклонение стрелки индикатора настройки из крайнего левого положения вправо;
4. Установить переключатели ТЛФ - ТЛГ в положение ТЛФ, УЗК. — ШИР. в положение ШИР., а регулятор громкости — вправо до упора;
5. На абонентском аппарате СПУ - 7 установить переключатель радиосвязей в положение РК-1, переключатель СПУ - РАДИО в положение РАДИО;
6. Ручкой ДИАПАЗОН установить нужный диапазон частот;
7. Ручкой НАСТРОЙКА ГРУБАЯ установить по шкале частоту радиостанции.
ПРИМЕЧАНИЕ: набираемая частота равна сумме значений частот, установленных переключателем ДИАПАЗОН и ручкой НАСТРОЙКА ГРУБАЯ.
8. Нажать от себя ручку НАСТРОЙКА ПЛАВНАЯ и, слегка поворачивая ее в обе стороны, произвести настройку АРК по максимальному отклонению стрелки индикатора настройки и максимальной слышимости сигнала радиостанции;
9. Установить переключатель ШИР. - УЗК. в положение УЗК., а ручкой РЕГ. ГРОМК. установить такое усиление приемника, при котором стрелка индикатора настройки установится в положение 0,3-0,4 деления шкалы индикатора настройки;
10. Нажав от себя ручку НАСТРОЙКА ПЛАВНАЯ, точно подстроить АРК на частоту радиостанции только по максимальному отклонению стрелки индикатора настройки. При этом запрещается настраиваться на слух, т.к. это приведет к ухудшению или полному отказу радиокомпаса в режимах КОМПАС-1 и КОМПАС-2;
11. Установить переключатель УЗК. - ШИР. в положение ШИР., а ручку громкости - в положение максимальной громкости. На этом процесс настройки АРК на рабочую частоту завершен.
