Практическое занятие №3.
Тема работы: Командная радиостанция «Р-863». Назначение комплект и размещение.
Цель работы: выучить конструкцию, органы управления, регулировки и контроля командной радиостанции «Р-863».
Порядок работы:
Командная радиостанция Р-863 предназначена для оперативного управления самолетами, обеспечения экипажей телефонной радиосвязью с наземными командными пунктами управления и другими самолетами, для дежурного приема сигналов на одной из аварийных частот, а также для приема и передачи телекодовой информации в режиме частотной телеграфии.
Основные ТТД:
- Диапазон частот, МГц MB -………………………100 - 149,975;
ДМВ -……………………….220 - 399,975;
- Количество фиксированных волн связи,
MB -…………………..2000;
ДМВ -…………………7200;
- Время перехода с канала на канал, с -…………………1,5;
- Время перехода с приема на передачу, с-………………0,5;
- Дальность связи, км - при Н=1000 м -……………120;
при Н=5000 м -………………230;
- Мощность передатчика, Вт - MB -………………………..10;
ДМВ -……………………….8;
- Чувствительность приемника, мкВ -………………………3;
- Число заранее настраиваемых каналов связи -……………20;
- Вид модуляции -……………………………………AM, ЧМ, ЧТ;
- Разнос частот между соседними каналами, кГц -……………25;
- Потребляемая мощность, Вт в режиме «прием» -……не более 50
в режиме «передача» -……не более 200
- Питание, В -………………………………………………27.
В комплект радиостанции входят:

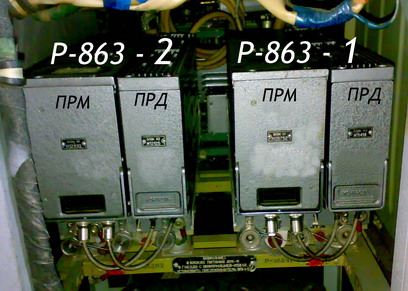

- приемник - возбудитель бл. 1, передатчик бл. 2 и амортизационная рама бл. 4 - на этажерке радиооборудования шп. 9-10 слева по борту (два комплекта №1, №2)-(фото 1);
Фото1.

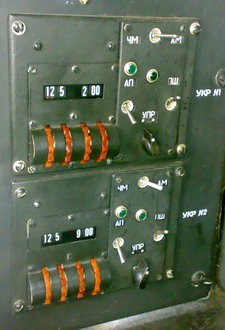

- ПУ с наборным устройством (НУ) №1 и №2 - на рабочем месте радиста (фото 2);
Фото 2.

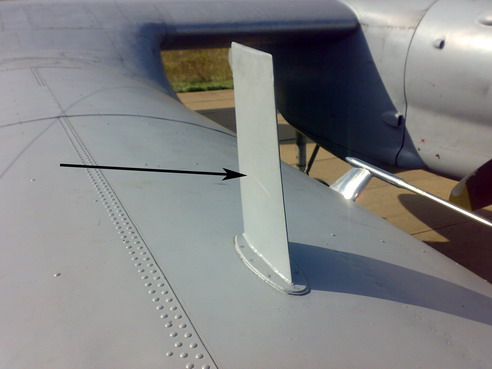

- антенна АШС-УД №1 - на фюзеляже сверху, в районе шп. 7-8 (фото 3);
Фото 3.

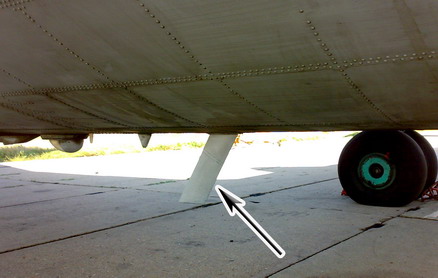

- антенна АШС-УД №2 - на фюзеляже снизу, в районе шп. 18-19 (фото 4).
Фото 4.
- пульт управления (ПУ) с запоминающим устройством (ЗУ) №1 и №2 - на средней панели верхнего щитка летчиков (фото 5);
Фото 5.
ОРГАНЫ УПРАВЛЕНИЯ
Управление радиостанцией дистанционное с помощью пульта управления.
ПУ с НУ (фото 16) на лицевой панели левого отсека имеет: шкалу НУ и четыре кодовых диска набора частоты (десятки МГц, единицы МГц, сотни кГц, и десятки кГц). На лицевой панели правого отсека установлены: тумблеры АМ-ЧМ, ПШ, АП, переключатель УПР., лампочки УПР. и АП.
Пульт управления с ЗУ (фото 19) имеет два отсека: верхний и нижний. На лицевой панели верхнего отсека размещены: тумблер ПШ - для подключения и отключения подавителя шума (ПШ); тумблер АП - для подключения и отключения аварийного приемника (АП); лампочка индикации АП - обеспечивает световую индикацию приема аварийного сигнала; тумблер AM - ЧМ (амплитудная или частотная модуляция) - для выбора необходимого режима работы (основное положение - AM); переключатель УПР. - для переключения управления на другой пульт или на себя; лампочка индикации УПР. - обеспечивает световую индикацию приема управления. В нижнем отсеке установлена вставка ЗУ (фото 20,21) с разъемом. Фиксация вставки ЗУ в ПУ производится поворотом оси винта в положение ЗАКР.
Фото 6.
Фото 7.

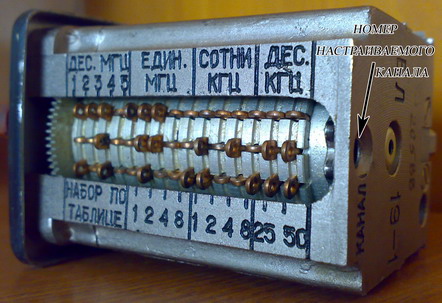

ЗУ фиксируется в 20 положениях. Номер заранее набранного канала указывается цифрой в окне лицевой панели. На задней стенке корпуса имеется окно, в котором виден номер кодируемого в данный момент канала связи (фото 8).
Фото 8.

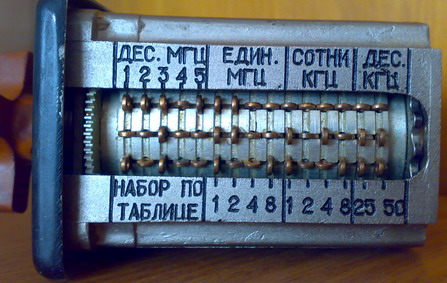

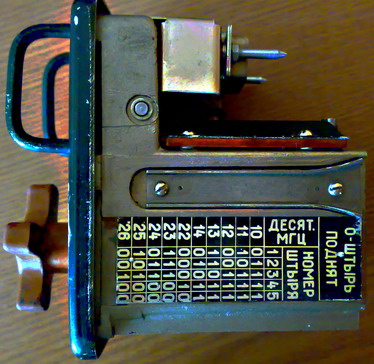

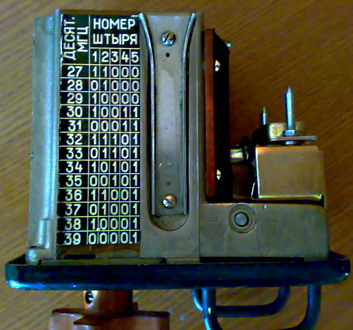

Набор частоты десятков МГц осуществляется в соответствии с таблицей, помеченной на корпусе вставки ЗУ: 0 - соответствует поднятый толкатель, 1 - опущенный толкатель. Набор единиц МГц и сотен кГц осуществляется толкателями 1, 2, 4, 8, т. е. набираемая частота определяется суммой номеров поднятых толкателей. Набор десятков кГц определяется суммой номеров поднятых толкателей при значении одного толкателя 25 кГц, второго - 50 кГц.
Фото 9. Настроена частота 133,575МГц
