Практическое занятие №1.

Тема работы: Самолетное переговорное устройство «СПУ-7». Назначение комплект и размещение.

Цель работы: выучить конструкцию, органы управления, регулировки и контроля самолетного переговорного устройства «СПУ-7».

Порядок работы:

СПУ-7 предназначено для внутрисамолетной телефонной связи между членами экипажа, для выхода их на внешнюю связь, для про­слушивания сигналов специального назначения.

Для членов экипажа, имеющих абонентские ап­параты с выходом на внешнюю связь, переговорное устройство СПУ-7 обеспечивает:

двустороннюю телефонную связь между абонен­тами в двух сетях;

циркулярный вызов любого абонента (вызов про­изводится голосом);

прослушивание внешней связи с пониженной громкостью при работе на внутреннюю связь;

прослушивание внутренней связи с пониженной громкостью при работе на внешнюю связь;

пуск радиостанций и ведение передачи;

быстрый переход с внешней связи на внутрен­нюю, нажимая выносную кнопку «СПУ»;

плавное регулирование уровня громкости речи, передаваемой по внутренней и внешней сетям связи.

Кроме того, в сеть СПУ-7 на телефоны поступа­ют сигналы от радиовысотомера, радиокомпасов, станции СЗМ, а также могут прослушиваться сигна­лы наземных маяков аппаратуры РСБН-2С.

Для абонентов, не имеющих выхода на внешнюю связь, переговорное устройство СПУ-7 обеспечи­вает:

двустороннюю телефонную связь со всеми або­нентами в двух сетях;

циркулярный вызов любого абонента (вызов производится голосом);

плавное регулирование уровня громкости речи по внутренней телефонной связи.

 Основные ТТД:

- Питание, В -…………………………………27;

- Потребляемая мощность, Вт -………………30;

- Диапазон усиливаемых частот, Гц -…….300 -3500;

- Выходное напряжение на шести парах телефонов

типа ТА-56М, В -……...................................45 - 70;

- Коэффициент усиления по напряжению -…100;

- Масса комплекта, кг -………………………....15.

В комплект СПУ-7 входят:

- четыре абонентских аппарата с выходом на внешнюю связь - размещены на рабочих местах членов экипажа (фото 1.);

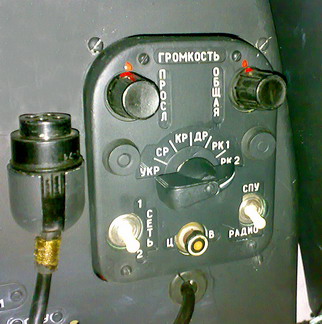

Фото 1. Абонентский аппарат СПУ-7

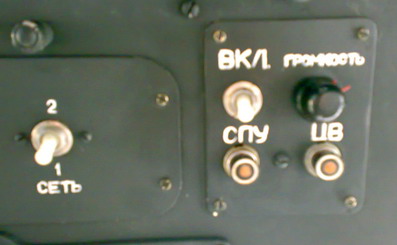

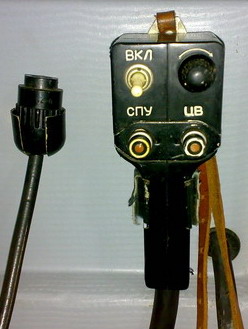

- три упрощенных абонентских аппарата – оператора - в грузовой кабине шп. 10-11 справа, выпускающего - в грузовой кабине шп. 33 справа (фото 2); бортового техника - на верх­нем щитке летчиков (фото 3),

Фото 2.



Фото 3.

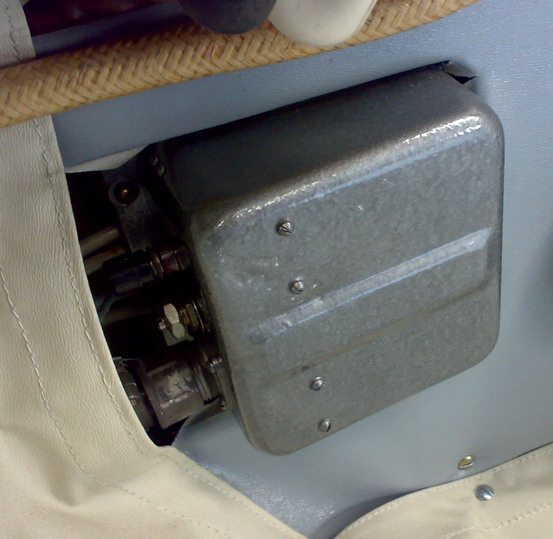

- два усилителя низкой частоты, размещены - один на этажерке по правому борту шп.7, на рабочем месте ВР (фото 4), второй - на стенке шп. 7 за креслом штурмана (фото 5).

Фото 4.

- выносные кнопки СПУ и РАЦИИ (ПК2С-2В, ПК2Э-2В) - у летчиков на штурвалах (фото 6,7),

.

Фото 5

Фото 6.

Фото 7.

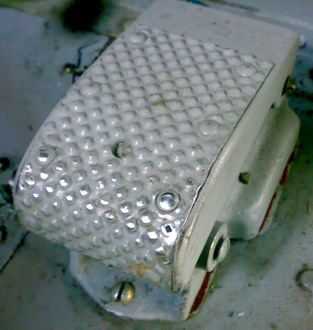

у штурмана и радиста в качестве кнопки РАЦИЯ используются ножные тангенты (фото 8), кнопка СПУ размещена на приборной доске, у остальных членов экипажа имеются только выносные кнопки СПУ (у бортового техника – фото 9);

Фото 8.

Фото 9.

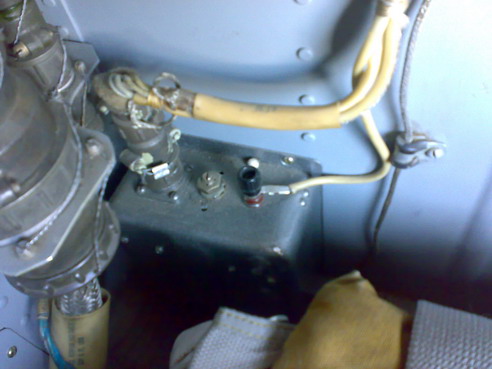

Для абонента, находящегося при наземной отработке оборудования в хвостовой части самолета, на этажерке за шпангоутом 40 установлены розетка и кнопка СПУ для подсоединения абонентской гарнитуры и ведения связи (фото 10).

Фото 10.

Фото 11.

 Для подключения внешнего кабеля СПУ-7 на левом борту самолета между шпангоутами 1-1а (у радиоотсека) предусмотрен лючок СПУ (фото 11).

ОРГАНЫ УПРАВЛЕНИЯ

 На передней панели абонентского аппарата СПУ-7 (фото 1) раз­мещены:

- переключатель на два положения СПУ - РАДИО - служит для включения гарнитуры абонента в сеть внутренней или внешней связи;

- переключатель радиосвязей на шесть положений — для подклю­чения гарнитуры абонента к установленным на самолете радиостан­циям и радиокомпасам: УКР - для р/ст Р-863 №1 (Р-802В); СР - не задействовано; КР - для р/ст «МИКРОН»; ДР -для р/ст Р-863 №2 (Р-832М); РК-1 - для АРК-11 №1; РК-2 - для АРК-11 №2, АРК-УД, РСБН-2С;

- ручка ОБЩАЯ - для регулировки громкости сигналов основной связи, на которую установлен переключатель СПУ - РАДИО;

- ручка ПРОСЛ. - для регулировки громкости сигналов второсте­пенной связи, прослушиваемых с пониженной громкостью;

- кнопка ЦВ - обеспечивает ведение передачи по сети внутренней связи, прослушиваемой всеми абонентами с полной громкостью;

- переключатель СЕТЬ 1-2 - для подключения гарнитуры в первую или вторую сеть внутренней связи.

Кнопка РАЦИЯ - для включения передатчика, на который уста­новлен переключатель радиосвязей на абонентском аппарате СПУ-7, и подключения к этому передатчику микрофона абонента при усло­вии, что переключатель СПУ-РАДИО на абонентском аппарате уста­новлен в положение РАДИО. Когда этот переключатель находится в положении СПУ, микрофон при нажатии кнопки подключается к уси­лителю СПУ, т.е. при помощи кнопки можно вести передачу по внутрисамолетной сети связи. Эта передача будет прослушиваться абонен­тами, ведущими радиосвязь, с пониженной громкостью.

Кнопка СПУ - для быстрого включения гарнитуры абонента в сеть внутрисамолетной связи, т. о., передачу по внутрисамолетной сети связи можно вести с помощью кнопок СПУ, ЦВ или РАЦИЯ. В по­следнем случае нужно предварительно установить переключатель СПУ-РАДИО в положение СПУ.

Для ведения радиосвязи необходимо переключатель СПУ-РАДИО установить в положение РАДИО и вести передачу при помощи кноп­ки РАЦИЯ.
