1.5.3 Постройка простой пирамиды
Геодезический знак на пункте ГГС должен быть прочным, устойчивым и жестким, а также обеспечивать полную безопасность подъема на него. Выполнение этих требований достигается хорошим качеством материала, используемого для постройки, правильным расчетом знака, высоким качеством строительных работ, предохранением деревянных деталей, особенно находящихся в земле, от загнивания и т. п.
Возведение геодезического знака и закладка центра проводятся в такой последовательности:
готовится строительная площадка и проводится разбивка мест установки основных столбов;
отрываются ямы для основных столбов и заготавливаются определенных размеров элементы знака;
заготовленные элементы собираются в единую конструкцию;
осуществляются подъем знака и надежное закрепление основных столбов в земле;
заготавливаются монолиты центра и отрывается яма для него;
закладывается центр знака;
производится окопка знака и закладываются ориентирные пункты.
При разбивке положения основных столбов простой пирамиды особое внимание обращается на то, чтобы они не находились в створе направлений на соседние пункты и не мешали наблюдению этих пунктов. Для этого, зная направления на соседние пункты, с помощью компаса в первую очередь выносят и разбивают диагонали пирамиды.
При сборке диагональной рамы на расстоянии 1 м от верхнего конца бревна, выбранного для болванки, делают с четырех сторон запилы глубиной 2 – 3 см, которые потом затесывают для упора основных столбов. После этого болванку закрепляют на земле колышками и к ней подгоняют два противоположных столба, которые у готовой пирамиды будут располагаться по диагонали. Для подгонки второй пары основных столбов болванку поворачивают вокруг оси на четверть оборота. Вершины двух противоположных столбов после подгонки прибивают гвоздями к болванке. Основные столбы и болванка скрепляются диагональными связями.
Изготовленную диагональную раму пирамиды поднимают вручную и закрепляют двумя оттяжками. После установки рамы проверяют с помощью теодолита вертикальность болванки, засыпают ямы и тщательно утрамбовывают их землей. Затем поднимают два других столба, которые прибивают к болванке и скрепляют диагональными связями.
Трехгранная пирамида полностью собирается на земле, а затем устанавливается над центром пункта.
Контрольные вопросы и упражнения:
Как закрепляются на местности пункты ГГС?
Перечислить основные типы центров.
Перечислить основные типы геодезических знаков.
Для чего служат ориентирные пункты?
Какие требования предъявляются к геодезическим знакам?
2 Правила вычислений, ошибки измерений
2.1 Основные правила вычислений
2.1.1 Общие правила вычислений
При выполнении геодезических работ от 30 до 50 % общего времени затрачивается на обработку полевых измерений и проведение различного вида вычислений, необходимых для получения окончательных результатов. Поэтому успех работы во многом определяется четкой организацией вычислительных работ, соблюдением установленной последовательности и строгим выполнением общих правил, вычислений, сущность которых заключается в следующем.
До начала вычислений необходимо подготовить вычислительные средства, отобрать журналы полевых измерений, материалы, содержащие исходные геодезические данные, таблицы, подготовить чернила, ручки, линейки и т. д.
Вычисления выполняют только в специальных книгах (бланках и тетрадях), полистно пронумерованных и учтенных установленным порядком. Использовать черновики даже для вычислений отдельных результатов запрещается. Запись чисел должна производиться в определенном порядке в соответствии с вычислительными схемами.
Буквы и цифры пишут четко, «вычислительным» почерком, образец которого дан на рисунке 27. Числа пишут так, чтобы цифры одного числа приходились под соответствующими цифрами другого числа. В числах, состоящих из многих цифр, делают интервалы, разделяющие разряды, например 4 378 123. Целую часть числа отделяют от дробной точкой или запятой, например 0, 685 457.
Выписанные в книгу (бланк) вычислений исходные данные и результаты полевых измерений до начала вычислений считывают. Вычисления сопровождаются пояснениями и схемами, в которых указываются названия этапов вычислений, откуда выписаны исходные данные и измеренные величины, кто и когда производил вычисления. Конечные результаты вычислений выписывают чернилами другого цвета и подчеркивают.
Все вычисления выполняются двумя исполнителями (в «две руки») и производятся по возможности по разным формулам и таблицам. Всякая замеченная ошибка при вычислениях исправляется немедленно. Ошибочные результаты или ошибочно записанные числа в материалах вычислений соскабливают и на этом месте пишут правильные данные. По схемам полевых работ, топографическим картам и другим документам проверяют, нет ли грубых промахов в вычислениях (километры, градусы и т. п.). Результаты вычислений считываются исполнителями и заверяются подписями.

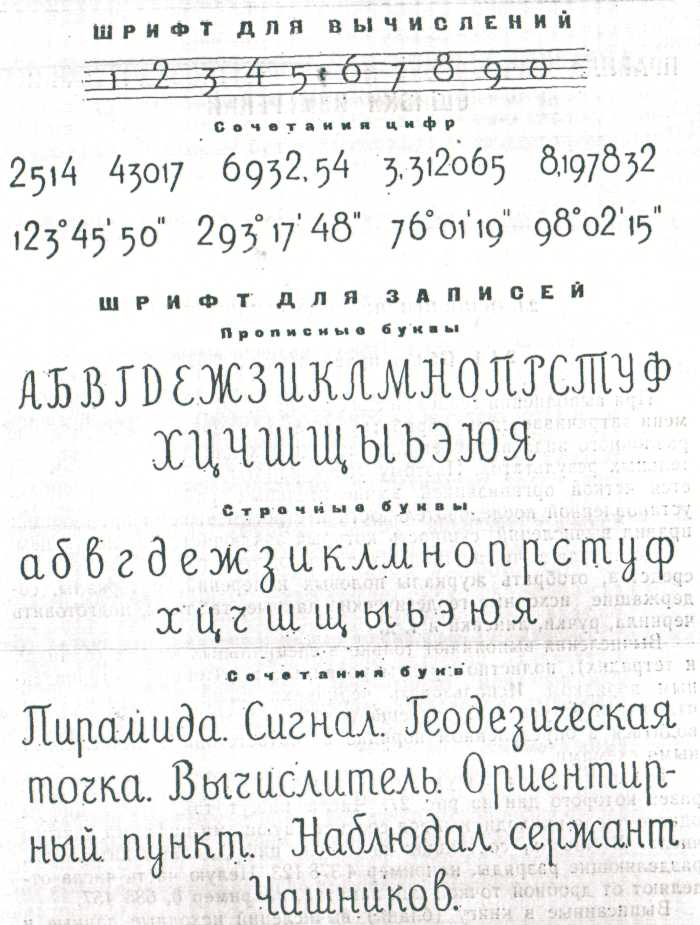

Рисунок 27 – Образец вычислительного шрифта
При геодезических вычислениях приходится иметь дело с числами, представляющими значение тех или иных величин приближенно, с различной степенью точности, т. е. с числами, имеющими различное количество десятичных знаков. Поэтому важно знать основные правила действий с приближенными числами. Это необходимо для того, чтобы не усложнять вычисления большим количеством десятичных знаков и в то же время не снизить точность окончательного результата за счет неправильного округления чисел.
