3.3.4 Нивелир нв-1
Нивелир НВ-1 предназначается для нивелирования III и IV классов. Общий вид нивелира НВ-1 показан на рисунке 53.
3.3.5 Нивелирные рейки
Нивелирная рейка (рисунок 54) представляет собой деревянный брус, как правило, двутаврового сечения шириной 8 – 10 см и толщиной 2 – 3 см. Длина цельных реек 3 м, раскладных – 3 или 4 м. Основание рейки оковывается железом и называется пяткой 1. Для установки рейки в отвесное положение служит круглый уровень 2, а для удержания ее в вертикальном положении имеются ручки 3.
На обеих сторонах рейки нанесены деления. При нивелировании III и IV классов применяются рейки, с шашечными делениями. Цена наименьшего деления шкалы (шашки) рейки принимается равной 1 см. На одной стороне рейки чередуются черные и белые шашки (черная сторона), на другой – красные и белые (красная сторона). Нуль делений на черной стороне совпадает с пяткой рейки. На красной стороне с пяткой совмещается отсчет, больший 4000 мм (обычно 4687 мм или 4787 мм).

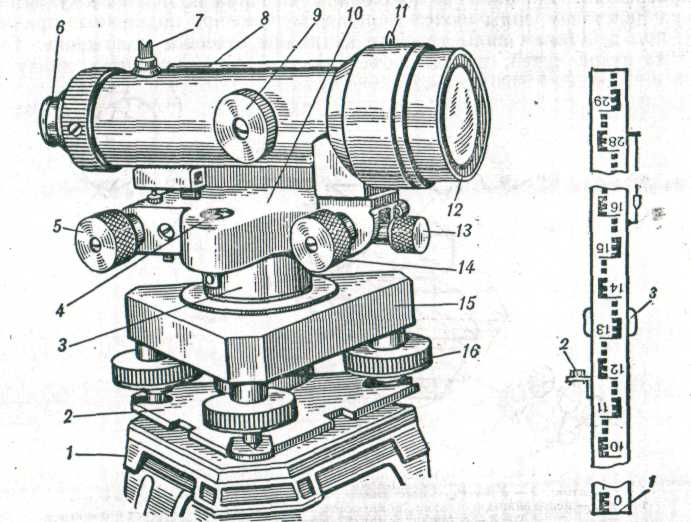

1 – столик штатива; 2 – пружинящая пластинка; 3 – втулка вертикальной оси; 4 – круглый уровень; 5 – элевационный винт; 6 – фокусирующее кольцо; 7 –целик; 8 – коробка контактного циллиндрического уровня; 9 – маховичок для фокусировки зрительной трубы; 10 – опорная площадка;11 — мушка; 12 – объектив; 13 – закрепительный винт трубы; 14 – наводящий винт трубы; 15 – подставка; 16 – подъемный винт.
Рисунок 53 – Нивелир НВ-1
Рисунок 54 – Нивелирная рейка: 1 – пятка; 2 – круглый уровень; 3 – ручки.
3.3.6 Поверки нивелиров
1. Поверка установки призм контактного уровня.
Нивелир устанавливают на штативе и по цилиндрическому уровню приводят в горизонтальное положение. При правильной установке призм изображения концов пузырька контактного уровня должны совпадать. При несоблюдении указанного требования нивелир направляют в мастерскую.
2. Поверка перпендикулярности оси цилиндрического уровня вертикальной оси вращения прибора.
Цилиндрический уровень устанавливают по направлению двух подъемных винтов, вращением которых изображения концов пузырька уровня совмещают. Нивелир разворачивают на 180о. Если изображения концов пузырька уровня разойдутся, то половину этого расхождения исправляют исправительным винтом уровня, а остальную часть – подъемными винтами. После исправления уровня поверку повторяют.
3. Поверка правильности установки сетки нитей.
Нивелир устанавливают на штативе и приводят в горизонтальное положение. На расстоянии 30 – 50 м подвешивают отвес. Зрительную трубу наводят на нить отвеса. При правильной установке сетки нитей вертикальная нить ее должна совпадать с изображением нити отвеса. В противном случае ослабляют исправительные винты и сетку нитей разворачивают.
4. Поверка параллельности оси цилиндрического уровня и визирной оси зрительной трубы.
На расстоянии 75 м забивают в землю деревянные колья, и одним из них устанавливают нивелир, над другим – рейку. Нивелир наводят на рейку (рисунок 55), снимают отсчет по рейке а1 и измеряют высоту i1 нивелира от вершины кола до центра окуляря с точностью до 2 мм. Нивелир и рейку меняют местами, снимают отсчет а2 и измеряют высоту i2 над другим колом. Величина непараллельности визирной оси и оси уровня определяется по формуле
.
(0)

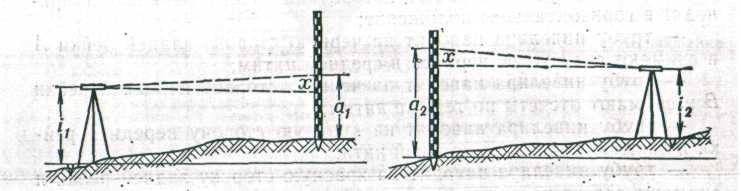

Рисунок 55 – К поверке параллельности оси цилиндрического уровня и визирной оси зрительной трубы
Порядок исправления не параллельности следующий:
вычисляют отсчет а2' , равный а2 – х;
исправительными винтами сетку нитей смещают до положения, когда перекрестие сетки будет проектироваться на деление рейки, соответствующее отсчету а2';
сетку нитей закрепляют и поверку повторяют (величина х не должна превышать 4 мм).
