3.3.1 Нивелир н3
Нивелир Н3 предназначается для нивелирования III класса. В комплект прибора входят нивелир в укладочном ящике и штатив. Общий вид нивелира Н3 показан на рисунке 50.

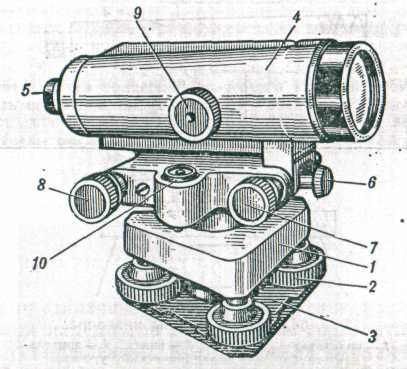

Рисунок 50 – Нивелир Н3: 1 – корпус; 2 – подъемный винт; 3 – соединительная пластина; 4 – зрительная труба; 5 – фокусирующее кольцо; 6 – закрепительный винт; 7–наводящий винт; 8 – элевационный винт; 9 –маховичок; 10 – круглый уровень
Подставка нивелира состоит из корпуса 1, трех подъемных винтов 2 и соединительной пластины 3. Подъемные винты служат для установки вертикальной реи нивелира в отвесное положение при подготовке его к работе. Верхняя часть нивелира соединяется с подставкой системой вертикальных цилиндрических осей.
Зрительная труба 4 состоит из корпуса, объектива и окуляра с фокусирующим кольцом 5, вращением которого достигается четкое изображение сетки нитей. На корпусе имеется маховичок 9 для фокусирования трубы. Корпус зрительной трубы и коробка цилиндрического контактного уровня выполнены в одной отливке. Зрительная труба имеет внутреннюю фокусировку и дает обратное изображение. Грубое наведение трубы на рейку производится от руки с последующим закреплением ее закрепительным винтом 6, точное – с помощью наводящего винта 7. Сетка нитей имеет одну горизонтальную и одну вертикальную нити и два коротких горизонтальных штриха.
Цилиндрический контактный уровень наглухо скреплен с трубой. На коробке уровня имеется зеркало для равномерного освещения уровня. Изображение концов пузырька уровня передается в поле зрения трубы с помощью оптической системы. Совмещение изображений концов пузырька уровня осуществляется перед каждым снятием отсчетов по рейке и выполняется с помощью элевационного винта 8. Установка нивелира производится по круглому уровню 10.
3.3.2 Нивелир нс3
Нивелир НС3 с самоустанавливающейся линией визирования предназначается для нивелирования III класса. В комплект прибора входят нивелир в укладочном ящике и штатив.
Нивелир снабжен компенсатором наклона, расположенным в сходящемся пучке лучей зрительной трубы и обеспечивающим автоматическую установку линии визирования в горизонтальное положение при углах наклона прибора в пределах ± 15.
3.3.3 Нивелир нс4
Нивелир НС4 с самоустанавливающейся линией визирования предназначается для нивелирования IV класса. В комплект прибора входят нивелир в укладочном ящике и штатив. Общий вид нивелира НС4 показан на рисунке 51.
Подставка нивелира состоит из корпуса 1, трех подъемных винтов 2 и соединительной пластины 3 с прижимной пружиной. Подъемные винты служат для установки вертикальной оси нивелира в отвесное положение при подготовке его к работе. В центре прижимной пружины имеется резьбовое гнездо для станового винта штатива. Верхняя часть нивелира соединяется с подставкой системой вертикальных цилиндрических осей.
Зрительная труба 4 состоит из корпуса, объектива и окуляра с фокусирующим кольцом 5, вращением которого достигается четкое изображение сетки нитей. Корпус зрительной трубы и верхняя часть нивелира выполнены в одной отливке. Четное изображение рейки достигается вращением маховичка 6. Точное визирование на рейку осуществляется с помощью винта бесконечной наводки вращением одного из двух его маховичков 7, расположенных с обеих сторон верхней части. Сетка нитей имеет горизонтальную и. вертикальную нити и два коротких горизонтальных штриха. Круглый уровень 8 располагается на левой стороне верхней части нивелира. Он имеет три исправительных винта 9 и откидывающееся зеркало 10 для наблюдения за положением уровня со стороны окуляра.

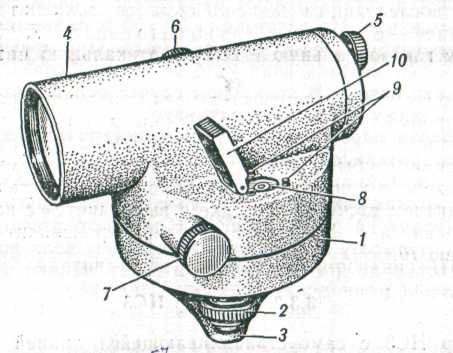

Рисунок 51 – Нивелир НС4: 1 – корпус; 2 – подъемный винт; 3 – соединительная пластина; 4 – зрительная труба; 5 – фокусирующее кольцо; 6, 7– маховички; 8 – круглый уровень; 9 – исправительный винт; 10 – откидывающееся зеркало
Компенсатор наклона располагается внутри зрительной трубы в сходящемся пучке лучей и обеспечивает автоматическую установку линии визирования в горизонтальное положение.
Автоматическая установка линии визирования в горизонтальное положение осуществляется при углах наклона нивелира в любом направлении в пределах ±15'. Поэтому при работе необходимо следить, чтобы круглый уровень не выходил за пределы внешней окружности, этим достигается установка вертикальной оси прибора в вертикальное положение с точностью до ±15'. Точность самоустановки компенсатора ±0",4.
Нивелир необходимо беречь от воздействия влаги, так как при попадании ее на компенсатор происходит неполная компенсация наклона прибора. Не рекомендуется работать при сильном ветре или вблизи движущегося транспорта, поскольку происходит вибрация компенсатора, что затрудняет снятие отсчетов по рейке.
Принципиальная оптическая схема нивелира показана на рисунке 52.
Принцип работы компенсатора следующий. Подвижные призмы компенсатора 3 подвешены к опорной раме 7 на четырех попарно перекрещивающихся стальных нитях 8 диаметром 0,05 мм и длиной 3 см. Опорная рама 7 и неподвижная призма компенсатора 4 жестко связаны с корпусом зрительной трубы. Подвижные призмы 3 свободно качаются в двух взаимно перпендикулярных плоскостях. При рабочем положении нивелира подвижные призмы под действием силы тяжести занимают отвесное положение. Тогда пучок лучей, пройдя объектив 1 и фокусирующую линзу 2, попадает на большую подвижную призму, отражается от нее строго в вертикальной плоскости, проходит неподвижную призму 4, отражается, проходит малую подвижную призму и направляется к сетке нитей 5 и окуляру 6 строго в горизонтальной плоскости.

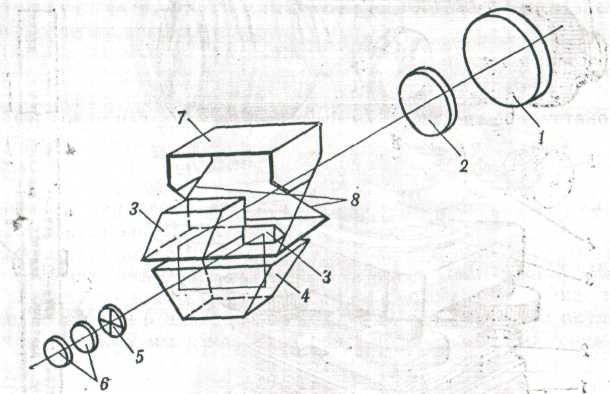

Рисунок 52 – Оптическая схема нивелира НС4: 1 – объектив; 2 –фокусирующая линза; 3 –подвижная призма компенсатора; 4 – неподвижная призма компенсатора; 5 – сетка нитей; 6 –окуляр; 7– опорная рама; 8 – стальные нити
