3.2. Приборы для измерения расстоянии

Для измерения расстояний применяются следующие мерные приборы:

• ленты землемерные ЛЗ-20 и ЛЗ-24;

• оптические дальномеры;

• светодальномеры.

3.2.1 Землемерные стальные ленты

Землемерные ленты применяются для измерения расстояний с относительной ошибкой 1:1000 – 1:2000. Комплект рабочих мер (рисунок 54) как правило, состоит из двух землемерных лент 20-метровой длины (ЛЗ-20) и одной землемерной ленты 24 – метровой длины (ЛЗ-24). К каждой ленте придается 11 стальных шпилек с двумя застегивающимися кольцами и одна кольцевая оправа для свертывания ленты.

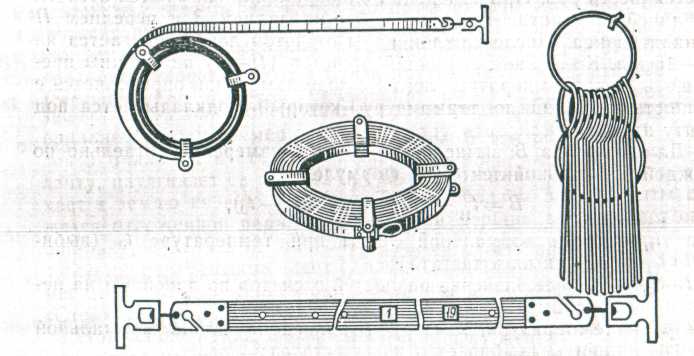

Рисунок 46 – Землемерная лента с комплектом шпилек

Для фиксирования положения ленты на ее концах имеются прорези для вставки шпилек при измерениях. Оцифровка выполнена с двух сторон ленты: от 0 до 20 м с одной стороны и от 20 м до 0 – с другой. Как 20-метровые, так и 24-метровые ленты разделены на 20 частей. При этом метры на лентах отмечены пластинками, прикрепленными к ленте с обеих сторон двумя заклепками, а полуметры и дециметры – круглыми сквозными отверстиями, расположенными по продольной оси ленты. Чтобы различить указанные ленты по длине, измеряется линейкой расстояние между дециметровыми делениями. На 20 – метровой ленте оно равно 10 см, а на 24 – метровой – 12 см. С получением землемерных лент со склада, а также перед началом полевых работ необходимо проверить действительную длину ленты. Работа по проверке длины лент называется компарированием.

Компарирование осуществляется путем сравнения длин рабочих лент с длинами двух нормальных лент, каждая из которых имеет аттестат с уравнением длины и в полевых работах не используется. Для этого на ровном участке местности, как правило, в геодезическом городке или на обочине дороги разбиваются два базиса длиной 20 и 24 м. На концах базисов вровень с землей забиваются колья диаметром 10 – 12 см, к которым прикрепляются линейки длиной 15 см, ориентированные нулевыми концами в направлении задней точки базиса.

Работа по компарированию выполняется в следующем порядке:

• измерение длины базиса двумя нормальными лентами;

• измерение длины базиса рабочими лентами;

• повторное измерение длины базиса двумя нормальными лентами. При измерении длины базиса ленты натягиваются (динамометрами) с усилием 10 кг. Длина базиса каждой лентой измеряется шесть раз. При измерении одновременно снимаются отсчеты по линейкам против штрихов ленты на заднем З и переднем П концах базиса. После каждой пары отсчетов лента сдвигается на 10 – 15 мм. Колебания разностей отсчетов (П – З) не должны превышать 3 мм. Температура ленты в ходе измерений определяется с точностью до 1°С по термометру, который подкладывается под ленту на землю.

Длина базиса В вычисляется из всех измерений (отдельно по каждой нормальной ленте) по формуле

B = l_H – (П – З) + α (t – t₀) (0)

где l_H – длина нормальной ленты при температуре t₀ (выбирается из аттестата); (П – З) – среднее значение разностей отсчетов по линейкам на переднем и заднем концах базиса, мм;

t₀ – температура, к которой приведена длина нормальной ленты (выбирается из аттестата);

t – температура при измерении длины базиса;

α –коэффициент линейного расширения ленты (для стальной 20-метровой ленты α = 0,25 мм на 1 ^оС, для 24-метровой ленты α = 0,30 мм

на 1 ^оС).

Расхождение значений длины базиса при измерениях разными нормальными лентами не должны превышать 3 мм. За окончательную длину базиса принимается среднее значение.

Длина рабочей ленты вычисляется для температуры t_o по формуле

l₀ = B₀ + (П – З) – α(t – t₀) (0)

В₀ – длина базиса;

(П–3) – среднее значение разностей отсчетов по линейкам на переднем и заднем концах базиса, мм;

t₀ – температура, к которой приводится длина рабочей ленты;

t – температура при компарировании рабочей ленты. Уравнение длины рабочей ленты записывается в аттестат и имеет вид

l₀ = l₀ + α(t – t₀), (0)

Пример записи и вычислений в журнале компарирования рабочей ленты приведен в таблице 17.
