3.1.8 Измерение горизонтальных углов
Горизонтальные углы измеряются способом измерения отдельного угла и способом круговых приемов.
Способ измерения отдельного угла применяется в случае, когда на точке имеются два направления (рисунок 40). В зависимости от требуемой точности измерения выполняются:
одним приемом с перестановкой лимба между полуприемами;
несколькими приемами.

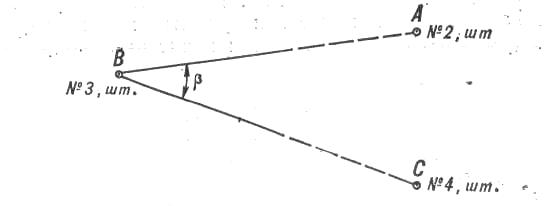

Рисунок 40 – Измерение отдельного угла
Порядок измерения угла одним приемом с перестановкой лимба следующий:
при круге «лево» трубу теодолита наводят на точку А так, чтобы изображение вертикального штриха марки (предмета) находилось в биссекторе сетки нитей зрительной трубы;
устанавливают горизонтальный круг на отсчет, близкий к 0о;
проверяют наведение трубы на точку А, дважды совмещают противоположные штрихи горизонтального круга и снимают отсчеты по оптическому микрометру;
вращая алидаду по ходу часовой стрелки, трубу наводят на точку С и снимают отсчеты.
Указанные действия составляют полуприём, затем:
горизонтальный круг переставляют на произвольный угол, трубу переводят через зенит, наводят на точку С и снимают отсчеты;
вращая алидаду против хода часовой стрелки, трубу теодолита наводят на точку А и снимают отсчеты.
Указанные действия составляют второй полуприем.
Результаты измерений записывают в журнал установленной формы. Не разрешается делать записи на отдельных листах. Полевой журнал должен содержать данные непосредственных измерений .и все необходимые пояснения. Переписывание полевых журналов не разрешается. Запись в журналах ведут простым карандашом аккуратно, четким почерком (рисунок 27). Неправильно написанное зачеркивают так, чтобы зачеркнутое можно было прочитать, сверху записывают правильные данные. При исправлении чисел, зачеркивают все число, а не отдельные его цифры. Новое число записывают сверху. Исправление отсчетов секунд, пользование резинкой, а также исправление цифр по цифрам или букв по буквам не разрешается.
Названия одних и тех же пунктов, встречающихся в различных полевых материалах, должны быть одинаковые. Точно так же должно быть полное соответствие одних и тех же числовых данных, записанных в различных журналах.
Полевые журналы должны быть аккуратно оформлены. Название наблюдаемого пункта записывают на каждой странице журнала. Названия наблюдаемых направлений пишут в каждом приеме. Погоду и видимость указывают на каждом пункте в начале и конце наблюдений, а также при существенных их изменениях, а число, месяц и время – в начале и конце наблюдений на каждом пункте.
На титульном листе журнала записывают год производства работ, номер журнала, номер теодолита, фамилию наблюдателя и условное наименование организации. Страницы полевого журнала нумеруют чернилами, а число страниц в нем заверяют подписью соответствующего начальника.
Пример записи и обработки результатов измерений отдельного угла одним приемом приведен в таблице 11.
Таблица 11 – Запись и обработка измерений отдельного угла одним приёмом
Пункт: № 3, штатив Дата: 27.07.70 г. Время: 9 ч 40 мин
|
Погода: ясно Приём I Видимость: хорошая, изображение отчетливое
|
|||||||
Название направления |
Круг |
Отсчет по штрихам лимба |
Отсчет по микрометру |
|
|
Значение направления |
||
α1 |
α2 |
|||||||
|
Л |
0о00' |
30" |
32" |
31" |
|
212о51'18'' |
|
№ 2, шт. |
|
|
|
|
|
51'13" |
||
|
П |
96 34 |
31 |
30 |
30 |
|
||
|
Л |
212 51 |
43 |
44 |
44 |
|
||
№ 4, шт. |
|
|
|
|
|
51'13" |
|
|
|
П |
309 25 |
54 |
52 |
53 |
|
|
Порядок измерений отдельного угла несколькими приемами остаётся тот же. Особенность заключается только в том, что между полуприемами лимб не переставляется и второй полуприём при круге «право» выполняется на той же установке горизонтального круга. При переходе от одного приема к другому горизонтальный круг переставляется на угол
(0)
где m – число приемов,
Пример. При измерении угла четырьмя приемами установки лимба будут:
I прием – 0°00', III прием– 90°30',
II прием – 45°15', IV прием – 135°45'.
Пример записи и обработки результатов измерения отдельного угла несколькими приемами дан в таблице 12.
Таблица 12 – Запись и обработка измерений отдельного угла несколькими приёмами
Пункт: 0119 Дата: 27.07.70 г. Время: 9 ч 40 мин
|
Погода: ясно, ветер Приемы I, II Видимость: хорошая, изображение отчетливое
|
|||||||
Название направления |
Круг |
Отсчет по штрихам лимба |
Отсчет по микрометру |
|
|
Значение направления |
||
α1 |
α2 |
|||||||
ОРП-1
ОРП-2 |
Л П Л П |
0о00' |
40'' |
41'' |
40'' |
00'40''
17 03 |
0о00'00''
24 16 23 |
|
180 00 |
40 |
42 |
41 |
|||||
24 17 |
03 |
03 |
03 |
|||||
204 17 |
03 |
03 |
03 |
|||||
ОРП-1
ОРП-2 |
Л П Л П |
90 30 |
12 |
13 |
12 |
30 13
46 39 |
0 00 00
24 16 26 |
|
270 30 |
14 |
14 |
14 |
|||||
114 46 |
41 |
40 |
40 |
|||||
294 46 |
38 |
38 |
38 |
Среднее значение из двух приёмов: ОРП-1 0о00'00''
ОРП-2 24 16 24
Способ круговых приемов применяется, когда на пункте имеется несколько направлений (три и более). Сущность его состоит в последовательном наведении трубы теодолита (рисунок 41) на наблюдаемые пункты от начального до последнего с повторным наведением трубы на начальный пункт (замыкание горизонта). За начальное направление принимается хорошо видимый и наиболее удаленный пункт.
Порядок измерения углов способом круговых приемов следующий:
при круге «лево» трубу теодолита наводят на пункт, который принят за начальный (№ 127);
горизонтальный круг устанавливают на отсчет, близкий к 0°;
проверяют наведение трубы на начальный пункт, дважды совмещают противоположные штрихи горизонтального круга и снимают отсчеты по оптическому микрометру;

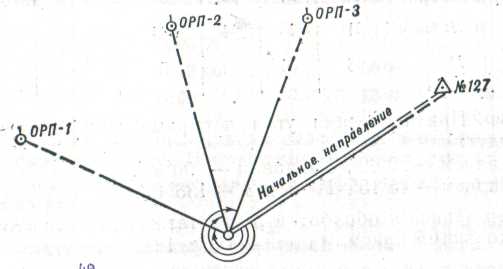

Рисунок 41 – Измерение углов способом круговых приёмов
вращая алидаду по ходу часовой стрелки, трубу теодолита наводят последовательно на все наблюдаемые пункты (ОРП-1,2,3) и снимают отсчеты; полуприем заканчивается повторным наведением трубы теодолита на начальный пункт (№ 127);
трубу переводят через зенит, наводят на начальный пункт и снимают отсчеты;
вращая алидаду против хода часовой стрелки, трубу теодолита наводят поочередно на все пункты, но в обратном порядке и снимают отсчеты;
второй полуприем также заканчивается повторным наведением на начальный пункт.
При переходе от одного приема к другому горизонтальный круг переставляется на угол σ по формуле (22).
Прием записи и обработки результатов измерения углов способом круговых приёмов приведен в таблице 13.
Результаты наблюдений контролируются:
по разности отсчетов при двойном совмещении противоположных штрихов горизонтального круга;
по не замыканию горизонта;
по расхождению значений направлений из отдельных приемов.
Если измерения не удовлетворяют установленным допускам, они повторяются на тех же установках лимба. Первоначальные значения переделанных приемов в обработку не включают.
Таблица 13 – Запись и обработка измерений углов способом круговых приёмов
Пункт: ГТ-1 Дата: 27.07.70 г. Время: 9 ч 30 мин
|
Погода:ясно,ветер Прием I Видимость: хорошая, изображение отчетливое
|
|||||||
Название направления |
Круг |
Отсчет по штрихам лимба |
Отсчет по микрометру |
|
|
Значение направления |
||
α1 |
α2 |
|||||||
№ 127 |
Л П Л П Л П Л П Л П |
0о00' |
14'' |
16'' |
15'' |
24 30
30 44
17 27
00 23 |
0о00'00''
56 24 08
174 30 22
212 17 05
- |
|
180 00 |
27 |
25 |
26 |
|||||
ОРП-1 |
56 24 |
26 |
26 |
26 |
||||
236 24 |
33 |
35 |
34 |
|||||
ОРП-2 |
174 30 |
39 |
41 |
40 |
||||
354 30 |
47 |
49 |
48 |
|||||
ОРП-3 |
212 17 |
24 |
26 |
25 |
||||
32 17 |
28 |
30 |
29 |
|||||
№ 127 |
0 00 |
19 |
21 |
20 |
||||
180 00 |
27 |
26 |
26 |
Не замыкание ΔЛ = - 5''; ΔП = 0''.
Если отдельные направления в приеме не удовлетворяют допуску на колебание направлений в приемах, такие направления разрешается перенаблюдать совместно с начальным. Наблюдения на пункте повторяют, заново, если более 30 % приемов или направлений подлежат переделке. Перед повторением наблюдений на пункте проверяются установка теодолита и штатива (крепление внутренней пирамиды и инструментального столика сигнала), условия прохождения визирных лучей и выбираются более благоприятные условия видимости визирных целей.
По окончании наблюдений на пункте в журнале составляется сводка результатов измерений горизонтальных направлений и вычисляются средние значения измеренных направлений и их средние квадратичные ошибки.
Пример вычисления средних значений измеренных направлений на пункте и оценки точности полученных результатов измерений приведен в таблице 14.
Средняя квадратичная ошибка направления из одного приема
(0)
Таблица 14 – Вычисление средних значений измеренных направлений
Начальное направление № 127 0о00'00'',0
|
Название пункта: ГТ-1 |
|
|||||||
№ приема |
Установка лимба |
ОРП-1 |
ОРП-2 |
ОРП-3 |
|||||
величина угла |
v |
величина угла |
v |
величина угла |
v |
||||
I |
0o00 |
56о 24' 08'' |
- 4'',0 |
174o 30' 22'' |
- 0'',7 |
212o 17' 05'' |
- 1'',8 |
||
II |
30 10 |
12 |
0,0 |
20 |
-2,7 |
04 |
- 2,8 |
||
III |
60 20 |
16 |
+ 4,0 |
21 |
-1,7 |
08 |
+ 1,2 |
||
IV |
90 30 |
11 |
- 1,0 |
27 |
+4,3 |
10 |
+ 3,2 |
||
V |
120 40 |
14 |
+ 2,0 |
20 |
-2,7 |
03 |
- 3,8 |
||
VI |
150 50 |
11 |
- 1,0 |
26 |
+3,3 |
11 |
+ 4,2 |
||
Среднее |
56o24'12'',0 |
|
|
|
212o 14' 06'',8 |
|
|||
Σ (+ v) Σ (- v)
Σ | v| |
|
+ 6,0 - 6,0 |
|
+ 7,6 - 7,8 |
|
+ 8,4
- 8,4 |
|||
|
|
|
|
|
44,2 |
Средняя квадратичная ошибка среднего значения направления из 6 приемов
(0)
г
де
n – число направлений;
m – число приемов.
Для 6 приемов К = 0,23; для 9 приемов К = 0,15.
Контрольные вопросы и упражнения:
1. Перечислить способы измерения горизонтальных углов и рассказать об их сущности?
2. Рассказать о порядке измерения отдельного угла несколькими приемами?
3. Рассказать о порядке измерения углов способом круговых приемов?
4. Рассчитать установки горизонтального круга для измерения углов 4, 6 и 9 приемами.
5. Вычислить средние значения и оценить точность измерения направлений. Начальное направление: № 139 0о00'00".
№ приема |
Название направления |
||
ОРП-1 |
ОРП-2 |
ОРП-3 |
|
I II III IV V VI |
17о 49'57'' 49 55 50 03 50 01 50 00 49 59 |
49о 59'58'' 50 00 04 00 09 49 59 59 50 00 01 00 03 |
84о 16'12'' 16 18 16 13 16 17 16 14 16 15 |
