3.1.3 Теодолиты 2т30, 2т30п

Технические теодолиты 2Т30, 2ТЗОП предназначены для измерения горизонтальных и вертикальных углов в теодолитных и тахеометрических ходах, при создании плановых и высотных съемочных сетей, для измерения расстояний с использованием нитяного дальномера зрительной трубы, определения магнитных азимутов по ориентир-буссоли, а также для нивелирования горизонтальным лучом с помощью уровня при трубе.

Зрительная труба теодолита 2Т30 имеет обратное изображение, а теодолита 2Т30П – прямое; остальные технические характеристики, устройство основных частей и комплектность обоих теодолитов одинаково. Теодолит 2Т30 имеет повторительную систему вертикальной оси, увеличение зрительной трубы 20 крат цену деления уровней при алидаде горизонтального круга и зрительной трубе соответственно 45' и 20''. Масса теодолита (без футляра) составляет 2,3 кг. Внешний вид теодолита 2Т30 показан на рисунке 37.

Зрительная труба обоими концами переводится через зенит, ее фокусирование на цель осуществляется с помощью кремальеры. У теодолитов 2Т30 и 2Т30П нет цилиндрического уровня при вертикальном круге. Его функции выполняет цилиндрический уровень при алидаде горизонтального круга, который закреплен в нижней части колонки параллельно плоскости вертикального круга. При измерении угла наклона перед визированием на цель пузырек цилиндрического уровня подъемными винтами приводят на середину ампулы.

Оцифровка вертикального круга (рисунок 38) – секторная от 0° до 75° и от 0° до минус 75°. В верхней части поля зрения отсчетного микроскопа, обозначенной буквой В (рисунок 38) видно изображение штрихов лимба вертикального круга; в нижней части, обозначенной буквой Г – изображение штрихов лимба горизонтального круга. Отсчет производится по шкалам, цена деления которых соответствует 5', с округлением до 0,1 деления, т. е. до 0,5'. Индексом для отсчитывания служит штрих лимба. Шкала вертикального круга имеет два ряда цифр. По нижнему ряду цифр со знаком «–» берут отсчет в том случае, когда в пределах шкалы находится штрих лимба с тем же знаком, и записывают показания со знаком «–».

Ф ормулы вычисления углов наклона для теодолита 2Т30 имеют следующий вид:

v = 0,5(Л - П)

v = Л – МО (0)

v = МО – П,

где П и Л – отсчеты по лимбу вертикального круга при его положении слева и справа,

МО – место нуля вертикального круга, равное

МО = 0,5 (Л + П). (0)

1 – поворотный винт горизонтального круга; 2 – окуляр микроскопа; 3 – иллюминатор с зеркалом; 4 – окуляр зрительной трубы; 5 – закрепительный винт зрительной грубы; 6 – наводящий винт зрительной трубы; 7 – наводящий винт алидадной части; 8 – подставка; 9 – подъемный винт; 10 – рукоятка фокусировки (кремальера).

Рисунок 37 – Теодолит 2Т30

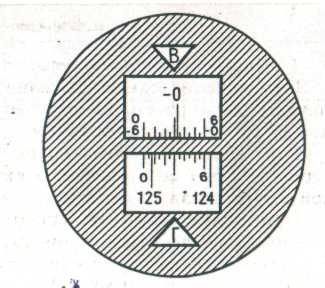

Рисунок 38 – Поле зрение отсчётного микроскопа теодолита 2Т30

отсчет по горизонтальному кругу 125^о06,5'; отсчет по вертикальному кругу минус 0^о26'

3.1.4 Поверки и юстировки теодолитов т2, т5, т5 к

Полноценные результаты при угловых измерениях получаются с помощью теодолитов, в которых геометрические, оптические и механические условия, положенные в основу их конструкции, выдерживаются с заданной точностью.

Для контроля соблюдения указанных условий периодически проводятся поверки и исследования теодолитов. Поверки выполняются исполнителями, за которыми закреплены приборы. Исследования и юстировки проводятся в специальных лабораториях.

Поверки теодолитов выполняются в определенной последовательности, так как несоблюдение одного условия может внести ошибку в результаты поверки другого условия.
