3.1.1 Теодолит т2
Теодолит Т2 предназначен для измерения горизонтальных и вертикальных углов на пунктах государственных геодезических сетей 3 и 4 классов, а также для определения астрономических азимутов со средней квадратической ошибкой ± 5".
В комплект прибора входят: теодолит в футляре, раздвижной штатив и принадлежности.
К теодолиту могут придаваться следующие основные принадлежности:
оптический двусторонний отвес для центрирования;
комплект оборудования для работы по трехштативной системе (3 штатива, 3 подставки и 4 марки);
уровень на зрительную трубу для нивелирования горизонтальным лучом;
уровень накладной;
съемная астрономическая сетка нитей;
коленчатые окуляры на зрительную трубу и отсчетный микроскоп;
центрировочная плита.
Общий вид теодолита показан на рисунке 33.
Подставка 1 теодолита съемная. Она состоит из корпуса, трех подъемных винтов 2 и трегера с пластинчатой пружиной 33. Теодолит закрепляется в подставке зажимным винтом 3. На подставке расположены штепсельные гнезда 23 для подключения электроосвещения.
Подъемные винты 2 служат для установки вертикальной оси теодолита в отвесное положение (нивелирование теодолита) при подготовке его к работе. Регулировка хода подъемных винтов производится вращением гайки, находящейся под втулкой подъемного винта. Трегер в центре имеет резьбовое гнездо для станового винта штатива (для винта столбового центра).
Лимбовая часть состоит из корпуса, цилиндрической втулки; системы вертикальной оси теодолита и горизонтального круга. Цилиндрическая втулка входит в гнездо подставки и крепится в нем зажимным винтом 3. Горизонтальный круг устанавливается в любое заданное положение маховичком 8. Маховичок 8 блокирован выжимной пружиной. Для перестановки круга маховичок предварительно нажимается вдоль его оси, а затем вращается. Снизу лимбовой части имеется контактное кольцо электроосвещения, которое скользит по пружинному контакту подставки.
Алидадная часть горизонтального круга состоит из корпуса и двух колонок. На корпусе алидады имеется цилиндрический уровень 6. Исправление уровня осуществляется исправительным винтом 7. Алидада фиксируется относительно горизонтального круга закрепительным винтом 4. Плавное вращение алидады относительно горизонтального круга выполняется наводящим винтом 5. Точное центрирование теодолита над центром осуществляется по оптическому отвесу, выдвижная окулярная трубка 19 которого расположена в левой колонке, а объектив – внутри полой вертикальной оси прибора.

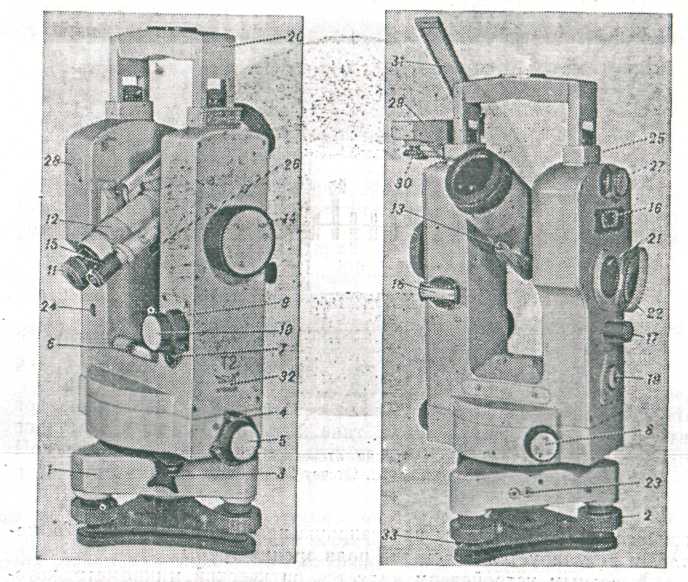

1 – подставка теодолита; 2 – подъемный винт; 3 – зажимной винт для закрепления теодолита в подставке; 4 – закрепительный винт алидады горизонтального круга; 5 – наводящий винт алидады горизонтального круга; 6 – цилиндрический уровень при алидаде горизонтального круга; 7 – исправительный винт цилиндрического уровня; 8 – маховичок для перестановки горизонтального круга; 9 – закрепительный винт, зрительной, трубы; 10– наводящий винт зрительной трубы; 11 – кольцо для фокусирования сетки нитей трубы; 12– кольцо для фокусирования зрительной трубы; 13 – оптический визир; 14 – барабан оптического микрометра; 15 – окуляр отсчетного микроскопа; 16 – иллюминатор освещения уровня; 17 – установочный винт уровня при алидаде вертикального круга; 18 – рукоятка переключения кругов; 19 – выдвижная окулярная трубка оптического отвеса; 20 – скоба для установки визирной вешки; 21 – иллюминатор для освещения кругов; 22 – зеркало для подсветки кругов; 23 – штепсельное гнездо для подключения электроосвещения; 24 – штепсельное гнездо для подключения осветителя; 25 – пружинный контакт для освещения визирной вешки; 26 – рычаг зеркальца подсветки поля зрения трубы; 27 – призма для наблюдения контактного, уровня; 28 – пробка, закрывающая отверстие для юстировки контактного уровня; 29 – ориентир-буссоль; 30 – винт для закрепления стрелки буссоли; 31 – зеркало буссоли; 32 – окно для юстировки оптического микрометра; 33 – трегер с пластинчатой пружиной
Рисунок 33 – Оптический теодолит Т2
На правой колонке расположены закрепительный винт зрительной трубы 9 и соосный с ним наводящий винт 10, рукоятка переключения кругов 18, барабан оптического микрометра 14, окно для юстировки оптического микрометра 32, резьбовое отверстие для крепления ориентир-буссоли и прилив для крепления накладного уровня и скобы.
На левой колонке имеются штепсельное гнездо 24 для подключения осветителя, пружинный контакт 25 для; освещения визирной вешки, иллюминатор 21 с зеркалом 22 для освещения кругов. Внутри левой колонки размещается вертикальный круг.
Горизонтальная ось рабочими цапфами опирается на лагеры, имеющиеся на колонках. На горизонтальной оси закрепляются вертикальный круг и зрительная труба.
Алидадная часть вертикального круга размещается на левой колонке. При алидаде вертикального круга имеется контактный уровень. Уровень освещается через иллюминатор 16. Алидада вместе с уровнем перемещается относительно вертикального круга с помощью винта 17. Отсчет по вертикальному кругу производится при совмещенных концах пузырька контактного уровня. Совмещение концов пузырька уровня наблюдается через призму 27. Юстировка контактного уровня выполняется с помощью винта, находящегося под пробкой 28.
Зрительная труба состоит из корпуса, объектива, окуляра с кольцом 11, вращением которого достигается четкое изображение сетки нитей, и фокусирующего устройства с кольцом 12, вращением которого достигается чёткое изображение визирной цели. На зрительной трубе сверху и снизу имеются оптические визиры 13 для грубого наведения трубы на визирную цель, а также рычаг 26, которым регулируется подсветка поля зрения трубы.
Отсчетным устройством является оптический микрометр, который находится в правой колонке, а окуляр отсчетного микроскопа 15 – рядом с окуляром зрительной трубы. В отсчетный микроскоп одновременно можно наблюдать изображение диаметрально противоположных штрихов горизонтального (двойные штрихи) или вертикального (одинарные штрихи) кругов и часть шкалы оптического микрометра с горизонтальным индексом (рисунок 34). Для снятия отсчета по горизонтальному кругу алидаду закрепляют винтом 4 и вращением барабана оптического микрометра 14 совмещают изображения противоположных штрихов круга.
Отсчет снимается следующим образом:
число градусов соответствует первому (слева от центра поля зрения) подписанному числу на верхнем изображении круга;
число десятков минут соответствует числу, делении между верхним штрихом, по которому отсчитывались градусы, и нижним, значение которого отличается от верхнего на 180°;
единицы минут и секунды отсчитываются по шкале оптического микрометра против горизонтального индекса.
Для снятия отсчета по вертикальному кругу зрительная труба закрепляется винтом 9, совмещаются концы пузырька контактного уровня винтом 17 и вращением барабана оптического микрометра 14 совмещаются изображения противоположных штрихов вертикального круга. Отсчет снимается так же, как и по горизонтальному кругу.
Ориентир-буссоль 29 крепится к скобе 20. Стрелка буссоли освобождается винтом 30. Положение стрелки наблюдается через зеркало 31.
Рисунок 34 – Поле зрения отсчётного микроскопа теодолита Т2. Отчет 23о55'00'
