1. Методы построения графиков в Excel.
Для построения графиков функций Y(X) в Microsoft Office Excel используется тип диаграммы Точечная:
Для этого требуется два ряда значений: Х и Y значения, которые должны быть соответственно расположены в левом и правом столбцах.
Можно совместить построение нескольких графиков. Такая возможность используется для графического решения систем уравнений с двумя переменными, при проведении сравнения анализа значений y при одних и тех же значениях x.
ПРИМЕР.
Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с шагом 0,5.
Алгоритм выполнения задания:

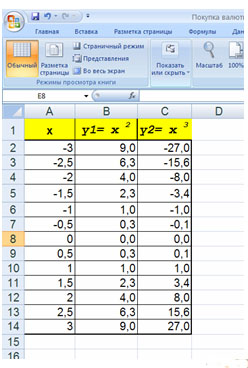

1. Заполнить таблицу значений:

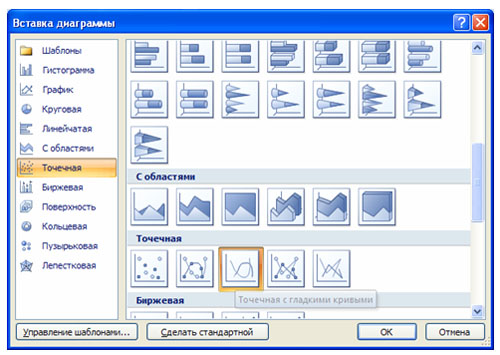

2. Выделить таблицу и указать тип диаграммы Точечная.
3. Выбрать формат точечной диаграммы с гладкими кривыми.

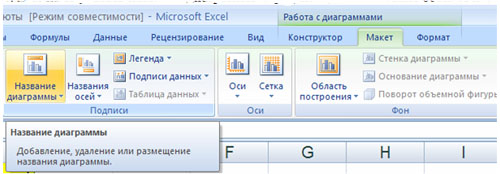

4. В Макете указать название диаграммы «Графики», дать название осей: X и Y

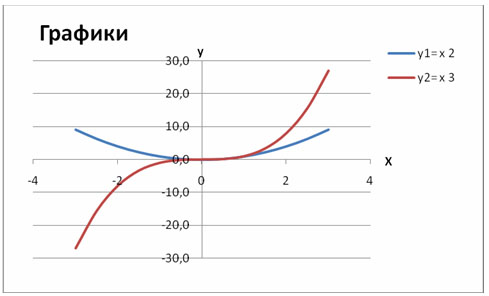

5. Должен получиться график:
В версии 97-2003 для получения графика, представленного на рисунке надо провести редактирование.
2. Метод тренда в Excel вывод уравнения кривой на диаграмме, математическое уравнение зависимости.
Линии тренда позволяют наглядно показать тенденции изменения данных и помогают анализировать задачи прогноза (рис. 2.1). Такого типа анализ также называется регрессионным анализом (Регрессионный анализ. Форма статистического анализа, используемого для прогнозов. Регрессионный анализ позволяет оценить степень связи между переменными, предлагая механизм вычисления предполагаемого значения переменной из нескольких уже известных значений.). С помощью регрессионного анализа можно продолжить линию тренда на диаграмме, чтобы оценить значения, которые находятся за пределами фактических данных. Так, на следующей диаграмме простая прямая линия тренда позволяет спрогнозировать четкую тенденцию к увеличению доходов в течение двух следующих кварталов.

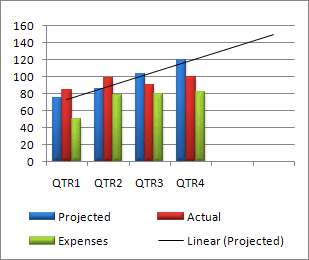

Рис. 2.1. Пример использования линии тренда при анализе задач прогноза
Кроме того, можно добавить линейную фильтрацию, которая сглаживает отклонения в данных и более четко показывает форму линии тренда.
Если изменить диаграмму или ряд данных таким образом, что они больше не будут поддерживать соответствующую линию тренда (например, если изменить тип диаграммы на объемную диаграмму или изменить представление отчета сводной диаграммы или связанного отчета сводной таблицы), линия тренда больше не будет отображаться на диаграмме.
Для данных в строке (без диаграммы) наиболее точные прямые или экспоненциальные линии тренда можно создать с помощью автозаполнения или статистических функций, таких как РОСТ() или ТЕНДЕНЦИЯ().
Выбор верного типа линии тренда для данных
При добавлении линии тренда на диаграмму Microsoft Office Excel можно выбрать любой из следующих шести различных типов тренда или регрессии: прямые, логарифмические, полиномиальные, степенные и экспоненциальные линии тренда, а также линии тренда с линейной фильтрацией. Тип линии тренда, который следует выбирать, определяется типом имеющихся данных
Линия тренда получается наиболее точной, когда ее величина достоверности аппроксимации близка к единице. При аппроксимации данных с помощью линии тренда значение величины достоверности аппроксимации рассчитывается приложением Excel автоматически. При необходимости полученный результат можно показать на диаграмме.
