6.4. Засоби та способи вентиляції підземних гірничих виробок та шахти в цілому

Головним чинником руху повітря по гірничих виробках є перепад тиску: повітря рухається в бік меншого тиску. Основним джерелом енергії для створення перепаду тиску є вентилятори. Вентилятори головного провітрювання (ВГП) забезпечують перепад тиску для вентиляційної мережі всієї шахти. Для провітрювання тупикових виробок застосовують вентилятори місцевого провітрювання (ВМП), здебільшого осьові. Для вентиляції шахти використовують як осьові, так і відцентрові вентилятори (рис. 6.1).

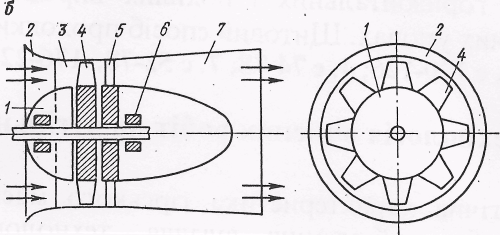

Рис. 6.1. Шахтні вентилятори: а – відцентровий: 1 - робоче колесо; 2 - спіральний кожух; 3 — пірамідальний дифузор; 4 – підшипники; б – осьовий: 1 – передній обтікач; 2 – колектор; 3 – циліндричний кожух; 4 – робоче колесо; 5 – спрямляючий апарат; 6 – підшипники; 7 – дифузор

Для регулювання і розподілу повітря по окремих дільницях, пластах, виробках використовують вентиляційні двері, кросинги (повітряні мости), перегородки. ВГП з’єднуються з вентиляційним (або головним) стволом спеціальним вентиляційним каналом, а устя ствола з надшахтною спорудою герметизується.

Для негазових шахт застосовують нагнітальний спосіб провітрювання (рис. 6.2, а), коли вентилятор створює надлишковий тиск, більший за атмосферний (р₁ > р_a), а перепад тиску називають компресією, величина якої становить

h = р₁ - р_a .

Коли р₂ < р_a (рис. 6.2, б), перепад тиску h називають депресією, величина якої становить

h = р_a - р₂.

При комбінованому способі застосовують два вентилятори: один з них нагнітальний – на повітроподаючому стволі, другий всмоктувальний – на вентиляційному стволі (рис. 6.2, в). У цьому випадку маємо:

h = p₁ – p₂.

Для провітрювання окремих тупикових (глухих) виробок застосовують вентилятори місцевого провітрювання (ВМП), які працюють за одним з вказаних вище способів (рис. 6.3). Вентиляторна установка місцевого провітрювання складається з вентилятора і комплекту вентиляційних труб діаметром від 400 до 1000 мм і більше.

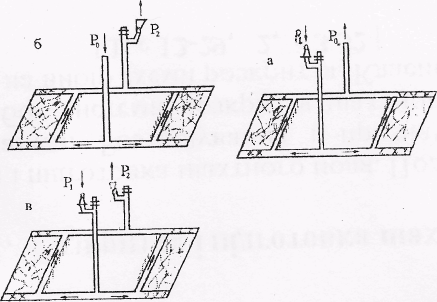

Рис. 6.2. Способи провітрювання шахти: а – нагнітальний; б – всмоктувальний; в – комбінований.

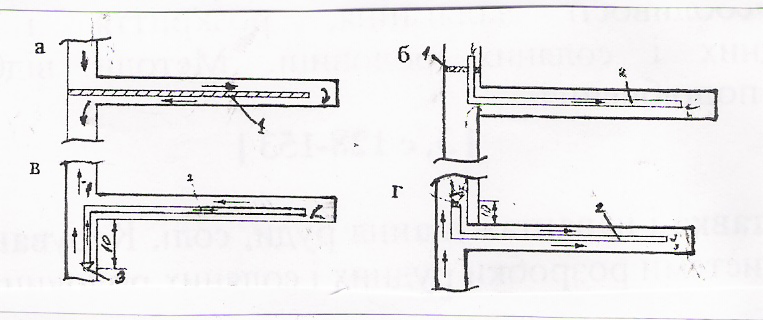

Рис. 6.3. Способи провітрювання тупикових виробок: а, б – за рахунок загальношахтної депресії, в – нагнітальний; г – всмоктуючий; 1 – перегородка; 2 – трубопровід; 3 – вентилятор

6.5. Засоби та способи нормалізації атмосфери в кар'єрах

Забезпечення санітарних норм стосовно вмісту пилу і газів в атмосфері гірничих виробок кар'єрів відбувається у трьох напрямках:

– зменшення пило- та газоутворення при роботі машин, механізмів, при виконанні БПР шляхом застосування відповідних марок пального, застосування спеціальних присадок до пального, підбором оптимального складу вибухової речовини та ін.;

– очищення вихлопних газів, пилопридушення та пиловловлювання механічними або хімічними способами шляхом застосування фільтрів, шляхом зрошення;

– інтенсифікації провітрювання шляхом виположування бортів кар'єрів, шляхом застосування штучного провітрювання з використанням спеціальних вентиляторних установок та ін. Ці установки, на відміну від шахтних вентиляторів, створюють великий швидкісний напір і невеликий статичний.
