2. Штриховое кодирование

Многообразие и большое количество параметров, характе­ризующих материальные потоки в логистике (номенклатура, ассортимент, габаритные и весовые характеристики, потребительские свойства, виды применяемой тары и упаковки и т. д.), вызывают необходимость автоматической идентификации про­дукции, тары, упаковки, грузовых единиц т. д.

Особое место среди технологий автоматической идентифика­ции занимают технологии штрихового кодирования. Дело в том, что в мировой практике товарно-денежного обращения в рыноч­ной экономике все виды продукции и товаров в обязательном порядке должны быть закодированы и промаркированы единым универсальным штриховым кодом, а через систему расчетов, с потребителями штриховым кодом оказьгоаются закодированны­ми и все виды услуг.

Под технологиями штрихового кодирования будем понимать совокупность средств и методов автоматизированного учета, хранения, обработки, передачи и использования информации, закодированной с помощью штриховых кодов.

Технологии штрихового кодирования — это высокие науко­емкие технологии, основанные на использовании последних достижений оптико-электронной техники, принципиально но­вых программно-технических средств, компьютерной техники, информационных сетей и автоматизированных систем. Это тех­нологии управления XXI века.

Штриховой код — это определенная комбинация темных и светлых полос (штрихов или пробелов), дающая возможность кодировать, считывать и расшифровывать информацию о това­ре (продукции) с использованием компьютерной техники.

Рассмотрим типы штриховых кодов по их функционально­му назначению. Среди многообразия штриховых кодов выде­лим три их типа.

К первому типу штриховых кодов относятся коды, предназ­наченные для идентификации продукции, товаров и услуг. По своей структуре — это многоразрядные линейные штриховые коды, которые подразделяются на товарные, упаковочные и технологические.

Ко второму типу - коды, предназначенные для программ­но-технического обеспечения процессов автоматизации и системостроения. По своей структуре - это многоразрядные ли­нейные или двухмерные (матричные) штриховые коды, кото­рые содержат в закодированном ввде программу или набор ко­манд для управления автоматизированной системой. Штрихо­вой код в этом случае является средством графического мате­матического программирования любой числовой или буквен­ной (текстовой) информации по аналогии с двоичной систе­мой (числовой) математического программирования при рабо­тах с компьютерной техникой. Такой штриховой код является носителем закодированной информации. Графическое кодиро­вание осуществляется с помощью сочетания размеров штрихов и промежутков между ними.

К третьему типу — коды, предназначенные для зашиты ин­формации от несанкционированного пользования. Большей частью это штриховые коды, выполняющие функции инфор­мационной зашиты документооборота, ценных бумаг, социальнозначимых потребительских товаров от подделок и фальси­фикаций. По своей сути это идентифицирующие штриховые коды с дополнительными информационными возможностями.

Основные технологические операции штрихового кодиро­вания товаров состоят из последовательности выполнения сле­дующих действий:

• нанесение штрихового кода на товар, тару и упаковку, сопроводительную документацию;

• верификация штрихового кода (контроль качества его на­несения);

• считывание штрихового кода специальными приборами (оптико-электронные считыватели или сканеры);

• идентификация товара по результатам считывания штри­хового кода (эту задачу выполняет компьютер);

• автоматизация процессов.

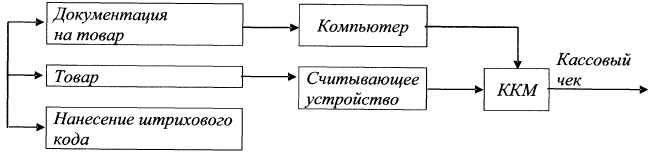

На рис. 12.3 показана схема реализации товара в торговле с использованием технологии штрихового кодирования.

Рис. 12.3. Схема технологии штрихового кодирования и реализации

товаров в торговле

Технологический процесс начинается с нанесения штрихо­вого кода на товар (тару, упаковку) и сопроводительную доку­ментацию. Вопрос в том, какой штриховой код должен быть нанесен на данный товар и как это можно сделать? Это первая часть задачи штрихового кодирования товаров. Далее инфор­мация из сопроводительной документации на товар вводится в компьютерную базу данных и хранится там под специальным идентификационным номером, который и является символом штрихового кода. По этому номеру компьютер выведет на эк­ран, или на печатающее устройство, или в информационную сеть информацию о товаре, которая содержится в сопроводи­тельной документации на этот товар. Таким образом, штрихо­вой код на товаре — это идентифицирующее число для ввода, хранения и вывода информации о товаре в компьютерную сеть.

Так осуществляется подготовка товара к реализации. Затем на товаре, представленном на реализацию, считывается штри­ховой код, производятся операции его измерений и эта инфор­мация передается в контрольно-кассовую машину (ККМ). Од­новременно по считанному на товаре штриховому коду из ком­пьютерной базы данных в ККМ поступает вся информация (или ее часть) о данном товаре.

Далее печатающее устройство машины выдает потребителю кассовый чек с реквизитами изготовителя товара, его продав­ца, ККМ, сведения об оплате товара, его потребительских свой­ствах и др.

Достаточно очевидно, что при решении задачи штрихового кодирования товаров должна быть выстроена унифицирован­ная система по всем элементам технологии штрихового коди­рования, не допускающая неоднозначного толкования и раз­ночтения ни в национальной, ни в международной сферах про­изводства и потребления товаров и услуг.

И такая единая, унифицированная международная система существует. Система товарной нумерации США, известная как американский стандарт идентификации товаров, была первой на товарном рынке США и Канады, получившая признание как система ИРС. Европейская Ассоциация товарной нумерации ЕАГЧ на основе американского стандарта ИРС разработала европейс­кий стандарт и на европейском рынке появилась система ЕЛИ. Затем европейская система товарной нумерации была преобра­зована в Международную ассоциацию ЕАГЧ, деятельность кото­рой направлена на упорядочение товарно-денежного обращения в мировой экономической системе и, в первую очередь, на обес­печение идентификации, автоматизации и учета товародвиже­ния в интересах Всемирной торговой организации (ВТО).

Россия собирается быть участником и членом международ­ных организаций ЕАК и ВТО, поэтому рассмотрим основопо­лагающие составные части международного стандарта товар­ной нумерации для организации и использования технологий штрихового кодирования товароя на территории Российской Федерации.

Итак, для того, чтобы отечественный товаропроизводитель мог быть равноправным участником международного товарно­го рынка, Россия должна быть членом ЕА2 и руководствовать­ся в экономике страны стандартами ЕАТ. Тогда все категории хозяйствующих субъектов приняли бы к исполнению междуна­родные нормы и правила производства и реализации товаров, установленные в стандартах ЕА2.

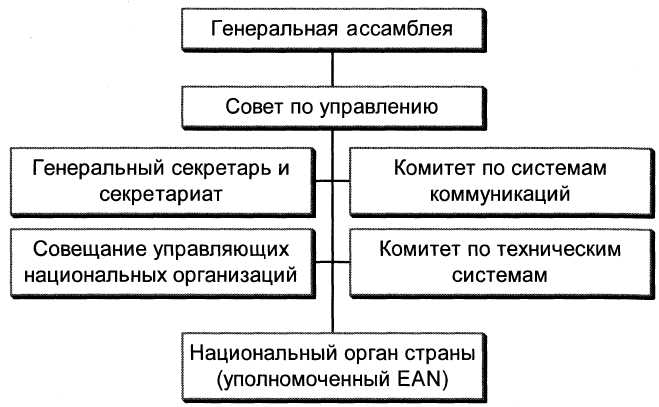

На рис. 12.4 показана организационная структура Междуна­родной Ассоциации товарной нумерации ЕА№. Членами Ассо­циации ЕАЫ в настоящее время являются около 80 национальных организаций, Россия также является членом Ассоциации.

Рис. 12.4. Организационная структура Международной Ассоциации товарной нумерации ЕАN

Ключевым принципом стандартов ЕАК является принцип стандартной нумерации, в соответствии с которым любой то­вар идентифицируется специальным номером, который пред­ставляется символом в виде штрихового кода. При этом сам идентификационный номер не несет информации о товаре, такая информация содержится в сопроводительной документа­ции на товар и в компьютерной базе данных, в том числе и в памяти ККМ. По идентификационному номеру она может быть востребована подобно тому, как по номеру телефона выходят на связь с единственным абонентом.

В качестве основных (базовых) штриховых кодов приняты:

• в системе ЕАК — 13-разрядный штриховой код (ЕА]Ч-13);

• в системе Ц1РС — 12-разрядный штриховой код (11РС-12), который по несложной процедуре совмещается с кодом ЕА1Ы-13.

В настоящее время в международной системе товарной ну­мерации используется следующая символика товарных штри­ховых кодов: ЕА-13, ЕА1ЧГ-8, Э1ЛЧ-14, ГГР-14, ЕАК/11СС-128.

Их особенности состоят в следующем.

Штриховой код ЕАТЧ-13 является основным и используется для кодирования всех видов товаров.

Штриховой код ЕАМ-8 (укороченный восьмиразрядный) используется для кодирования товаров, для которых техни­чески не представляется возможным разместить основной код ЕА1Ч-13.

Штриховые коды Б1Ш-14, 1ТР-14 и ЕАК/иСС-128 исполь­зуются для кодирования транспортной тары, упаковок и склад­ских поддонов.

Структура основных штриховых кодов международной сис­темы товарной нумерации ЕАN показана на рис. 12.5.

Рис. 12.5. Структура основных штриховых кодов Международной системы товарной нумерации

Рассмотрим элементы структуры основного стандартного товарного кода ЕА1Ч-13. Тринадцать разрядных цифр этого кода при простом и визуальном обзоре означают следующее.

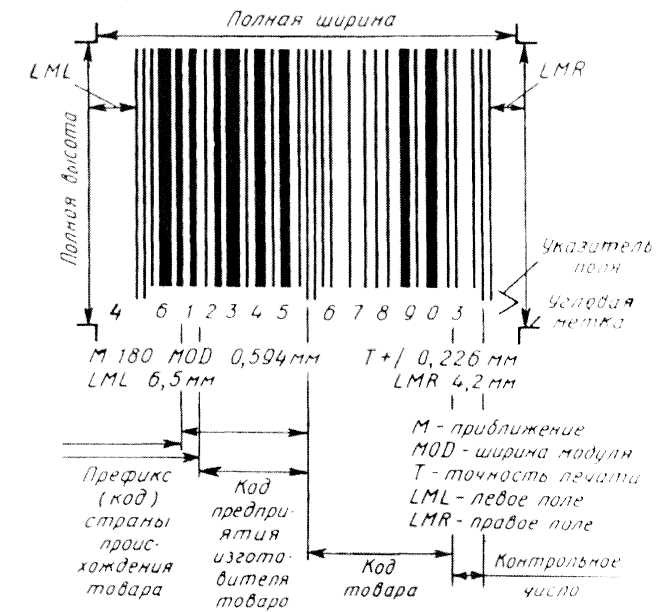

Код ЕА1Ч-13 содержит четыре группы цифр (рис. 12.6).

Первая группа цифр (слева направо) состоит из двух или трех цифр и указывает на местоположение национального члена Ас­социации ЕА1Ч, то есть на страну происхождения товара. Ассо­циация ЕАЫ присваивает каждому члену ассоциации индивиду­альные цифры (префикс). Россия имеет префикс 460 (Россия и страны СНГ имеют префиксы 460—469). Префиксы товарной ну­мерации системы ЕАК разных стран приведены в табл. 12.1.

Рис. 12.6. Структура товарного кода

Таблица 12.1

Префиксы товарной нумерации разных стран

Префикс	Страна	Префикс	Сграна	Префикс	Страна
00-09	США и Канада	560	Португалия	789	Бразилия
30-37	Франция	569	Исландия	80-83	Италия
380	Болгария	57	Дания	84	Испания
383	Словения	590	Польша	850	Куба
385	Хорватия	599	Венгрия	859	Чехия
400-440	Германия	600-601	ЮАР	860	Югославия
460-469	Россия и СНГ	611	Марокко	869	Турция
4605	Латвия	619	Туше	87	Нидерланды
471	Тайвань	64	Финляндия	880	Южная Корея
474	Эстония	690	Китай	885	Таиланд
480	Филиппины	70	Норвегия	888	Сингапур
489	Гонконг	750	Мексика	899	Индонезия
459	Япония	759	Венесуэла	90-91	Австрия
729	Израиль	76	Швейцария	93	Австралия
Окончание таблицы 12.1
73	Швеция	770	Колумбия	94	Нов. Зеландия
50	Великобритания	773	Уругвай	955	Малайзия
520	Греция	775	Перу, Ар-	959	Папуа-Новая
529	Кипр	779	гентина		Гвинея
535	Мальта	780	Чили
54	Бельгия и	786	Эквадор
	Люксембург

Вторая группа — из пяти (при двухзначном коде страны — члена ЕА1Ч) или четырех (при трехзначном коде страны) циф­ры и указывает на зарегистрированный номер предприятия-изготовителя товара.

Присвоение и регистрация кода предприятия-изготовителя товара осуществляется национальной организацией, представ­ляющей интересы России в международной организации то­варной нумерации ЕА1Ч.

Третья группа — из пяти цифр и указывает на присвоенный номер данному товару, выпускаемому предприятием-изготови­телем. Стандарт ЕАК не устанавливает специальных правил присвоения и регистрации кода товара. Это делает предприятие-изготовитель данного товара исходя из собственных воз­можностей и интересов, связанных с номенклатурой выпуска­емой продукции, отраслевой каталогизацией и т. д. В этом слу­чае предоставить информацию о товаре по присвоенному коду может только предприятие-изготовитель этой продукции. Это является существенным недостатком стандарта ЕА1Ч, посколь­ку товарный штриховой код ЕАЫ-13 обращается в информационных сетях и системах и используется в маркетинговых иссле­дованиях.

В этом случае необходимо ввести процедуру присво­ения и регистрации кода товара на основе классификаторов продукции, например, на основе общероссийского классифи­катора продукции (ОКП) или классификатора товарной номен­клатуры внешнеэкономической деятельности (ТН ВЭД). Нор­мативно-методической документации на такую процедуру пока не имеется.

Четвертая группа — из одной цифры, которая является кон­трольным числом и используется для проверки декодирования штрихового кода считывающим устройством. Назначение кон­трольного числа состоит в следующем.

Расчетным методом по специальной процедуре определяет­ся некоторое значение числа, вычисленное из первых двенад­цати цифр кода, и сравнивается с контрольным числом кода. При их совпадении штриховой код «пропускается» в компью­тер, что является гарантом достоверности вводимой информа­ции и правильности ее считывания.

Таблица 12.2

Линейные размеры штриховых кодов международной системы товарной нумерации

Размер кода	ЕАГчГ-13				ЕАГМ-8				Половина
в процентах									интервала
от номинала	ширина, мм		высота,	м	ширина, мм		высота,	м	допуска, мм
80	29,8		21,0		21,4		17,3		0,035
90	33,6		23,6		24,1		19,5		0,068
100	37,3		26,3		26,7		21,6		0,101
ПО	41,0		28,9		29,4		23,6		0,116
120	44,7		31,5		32,1		26,0		0,132
130	48,5		34,1		34,7		28,1		0,148
140	52,2		36,8		37,4		30,3		0,163
150	55,9		39,4		40,1		32,5		0,177
160	59,9		42,0		42,8		34,6		0,193
170	63,4		44,6		45,4		36,8		0,209
180	67,1		47,3		48,1		38,9		0,226
190	70,8		49,9		50,8		41,1		0,239
200	74,6		52,5		53,5		43,3		0,250
Размеры кода в процентах от но-		Рекомендуемое левое поле, мм		Ширина, мм		Высота, мм		Половина ин­тервала допуска,
минала								мм
120		16,1		188,7		53		0,36

Продолжение таблицы 12.2

110	15,0	174,2	50	0,33
100	13,9	159,8	48,1	0,30
90	12,8	145,4	48,1	0,27
80	11,7	130,9	48,1	0,24
70	10,1	116,5	48,1	0,20
62,5	9,4	105,7	48.1	0,13

Товарный штриховой код БАМ-13 имеет строго регламен­тированные величины линейных размеров кода, поперечных размеров штрихов и промежутков между штрихами. В качестве базового принимается самый узкий штрих, который называет­ся модулем. В зависимости от модуля для всех типов штрихо­вых кодов (символики) осуществляется построение структуры кода. В табл. 12.2 приведены линейные размеры структуры ко­дов для символик ЕА1Ч-13, ЕАгЧ-Х.

Товарный код ЕА1У-13 иногда имеет дополнение в виде штрихового кода, состоящего из двух или пяти цифр за основ­ным кодом. Такой код называют дополнительным (рис. 12.7). Дополнительный штриховой код наносится в соответствии с требованиями специального соглашения между товаропроиз­водителем и оптовым покупателем товара.

Рис. 12.7. Дополнительный к основному штриховой код

Товарный код ЕАИ-13 является универсальным, он приме­няется для маркирования всех групп товаров.

Вместе с тем, существуют международные стандарты по то­варной нумерации отдельных групп товаров, которые имеют существенные отличительные признаки. Это относится, в час­тности, к печатной продукции.

Контрольные вопросы

1. Назовите упаковки в современном логистическом менеджменте.

2. Перечислите основные признаки классификации тары.

3. Приведите отличительные признаки контейнера как представи­теля тары.

4. Дайте определение штрих-кода.

5. Перечислите основные виды штрихового кодирования.

6. Приведите структуру товарного кода ЕА1Ч-13.

13 Совершенствование структуры управления

материально-техническим обеспечением

13.1 Компьютеризация и программное обеспечение производственных процессов

Материально-техническое снабжение как важнейшая часть инфраструктуры и сферы управленческой деятельности осо­бенно остро нуждается в исполъзовании новых методов и вычислительной техники. Вместе с тем это область их наи­более целесообразного применения как с точки зрения мас­штабов использования, так и с точки зрения экономической эффективности. Это обусловливается особой координирую­щей ролью материально-технического снабжения в расши­ренном воспроизводстве и тем кругом задач, которые прихо­дится решать этой сферой. Выступая в качестве посредника между производством средств производства и их производ­ственным потреблением, материально-техническое снабже­ние выполняет своеобразную функцию/диспетчера производ­ства, призванного обеспечить согласованность производствен­ных процессов по месту и времени с минимальными издерж­ками. При решении этих объективно возникающих задач осо­бенно ощутимы преимущества экономико-математических методов и ЭВМ перед ручными методами и техникой управ­ления, которые проявляются в улучшении конечных резуль­татов снабжения и сбыта.

Для качественного управления товарными запасами на пред­приятии необходимо применять несколько моделей различно­го типа, объединенных в единую систему.

Организация системного регулирования товарных запасов торгового предприятия в первую очередь выдвигает вопрос выбора самой системы управления.

Процедура выбора системы управления товарными запаса­ми, руководствуясь которой, каждое предприятие может быст­ро и безошибочно подобрать для себя систему управления за­пасами, представлена в табл. 13.1.

Таблица 13.1

Процедура выбора системы управления запасами

Тип спроса	Размеще­ние по­ставщиков	Ассорти­мент това­ров у по­ставщика	Контроль за состоя­нием запа­сов	Затраты на по­полнение запа­сов, содержа­ние и потери	Наличие ограни­чений	Система управле­ния запасами
Стацио­нарный. Детерми­нирован­ный спрос	Удалены. Сроки по­ставок велики	Любой	Отсутству­ет	Известны	Отсутст­вуют или имеют место	Система с фиксиро­ванной периодич­ностью и ее разновидности
Колеблю­щийся де­термини­рованный	Поставщи­ки удале­ны на большие расстояния	Любой	Отсутству­ет	Известны	Отсутст­вуют по финансо­вым ре­сурсам	Система с фиксиро­ванным размером поставки и перио­дичностью заказа и ее разновидности

Продолжение таблицы 12.3

Колеблю­щийся де­термини­рованный	Сроки по­ставок малы, по­ставщики не удалены	Любой	Постоян­ный или периоди­ческий	Известны	Отсутст­вуют или имеют место	Система с фиксиро­ванной периодич­ностью поставки и колеблющимся размером заказа и ее разновидности
Стахости-ческий	Удалены или не удалены Сроки по­ставок велики или малы	Любой	Постоян­ный	Известны	Отсутст­вуют	Принятие решений в условиях неопре­деленности и риска
Колеблю­щийся де­термини­рованный	Сроки по­ставок малы	Любой	Постоян­ный	Известны	Отсутст­вуют	Система с фиксиро­ванным размером заказа и критиче­ским уровнем запа­са, ее разновидно­сти (двухбункерная)

Необходимость вести постоянный контроль за состоянием запасов может быть практически реализована на современном этапе развития торговли, так как на многих предприятиях вве­ден компьютерный учет движения товаров, что является необ­ходимой информационной базой для определения оптималь­ного размера заказа.

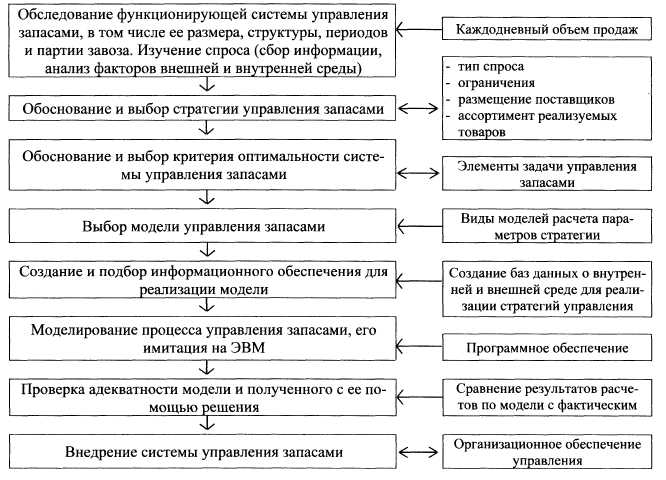

Общий алгоритм создания системы управления товарны­ми запасами на предприятии, где существует возможность при­менения любой системы и любой модели оперативного уп­равления запасами на основе минимума исходной информа­ции, включающей такие данные, как объем продаж, состоя­ние запасов и затраты на размещение и содержание запасов, показан на рис. 13.1.

Рис. 13.1. Алгоритм создания системы управления товарными запасами на торговом предприятии

Для эффективной реализации предлагаемого подхода к уп­равлению товарными запасами предприятия в рыночных усло­виях на рис. 13.2 приведен алгоритм управления товарными запасами на торговом предприятии с использованием информационных технологий, который можно использовать также при продаже любых товаров.

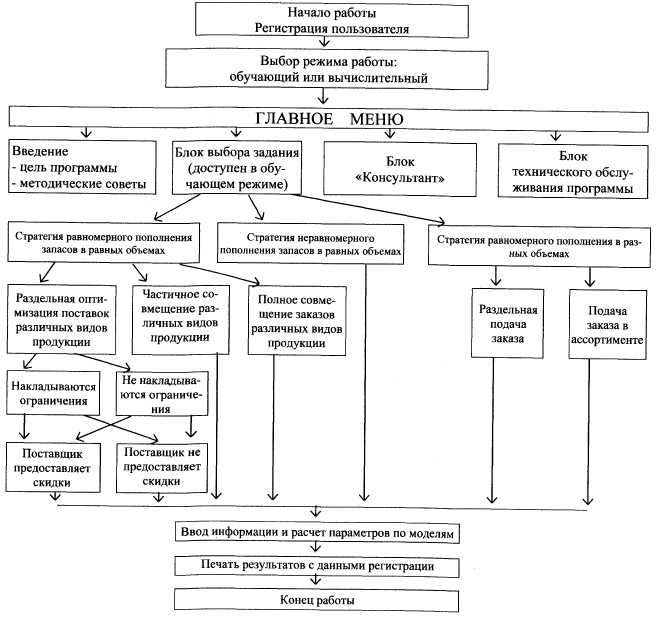

Рис. 13.2. Алгоритм управления товарными запасами на торговом предприятии с использованием информационных технологий

На сегодняшний день существует большое количество про­граммных продуктов для расчета параметров стратегий управ­ления товарными запасами. Программа управления товарны­ми запасами с различным типом детерминированного спроса товаров сезонного потребления в условиях детерминирован­ного спроса представлена на блок-схеме (рис. 13.3), которая позволит:

• торговым предприятиям повысить эффективность управ­ления запасами и качество обслуживания потребителей;

• получать объективную информацию об ожидаемых объе­мах продаж в будущем;

• торговым предприятиям быстро осуществлять правильные решения по управлению запасами, адекватные условиям фор­мирования и использования запасов в конкретном торговом предприятии.

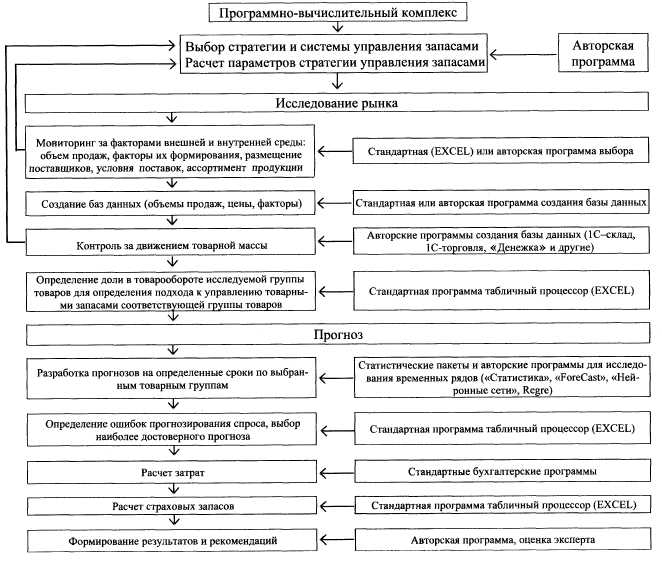

Рис. 13.3. Алгоритм работы компьютерной программы по управлению запасами в условиях детерминированного спроса
