2.Маркировка старогодных рельсов
Сварные стыки должны быть замаркированы следующим образом. На одном из торцов сварного рельса металлическими клеммами высотой
8-10мм набивают маркировочные знаки, определяющие группу годности рельсов, год сварки, номер рельса, под которым он записан в книгу ремонта и номер рельсосварочного предприятия. На шейке рельса со стороны рабочей грани на расстоянии 1м от торца белой несмываемой краской наносят группу годности, пропущенный тоннаж (млн. т. брутто), а также величину грузонапряженности участка, с которого сняты рельсы, правая и левая плеть. Старая маркировка смывается или закрашивается.

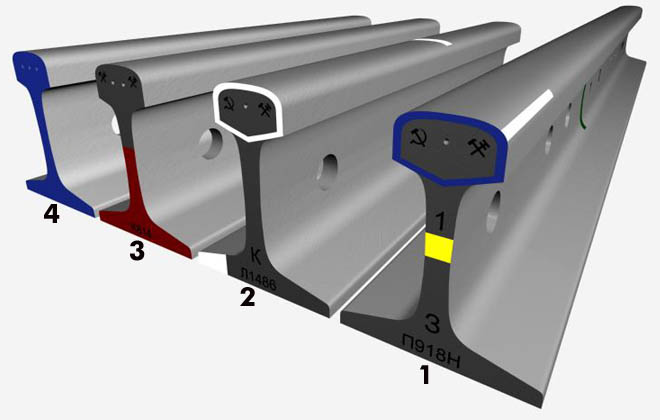

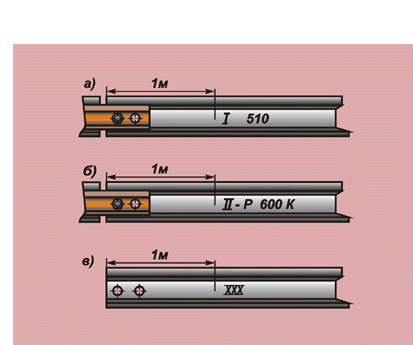

Примеры маркировки рельсов
3.Срок службы рельсов
Рельсы в процессе эксплуатации подвергаются повреждению и естественному стиранию.
Сумма вертикального и половины бокового износа называют приведенным износом.
Рельсы, в зависимости от вида их повреждения, подразделяют на остро дефективные и дефективные
Остро дефективные рельс - это рельс, который представляет угрозу безопасности движения из-за возможного разрушения под поездом или сходом колес с рельса из-за его повреждения.
Дефективный рельс - это рельс, у которого в процессе эксплуатации произошло снижение служебных свойств ниже нормативного уровня, однако еще обеспечивается безопасное движение.
4.Признаки остродефектных рельсов
На главных путях:
1)Продольные, поперечные, внутренние и внешние трещины.
2)Выколы в местах перехода головки в шейку.
3)Трещины в болтовых отверстиях.
4)Местный износ или коррозия кромки подошвы рельсов глубиной более 8мм для Р-75, более 7мм Р-65.
5)Поперечный излом рельса.
На станционных путях:
1)Рельсы с выколом головки.
2) Рельсы с вертикальным и рельсы с поперечным износом.
5. Признаки дефектных рельсов
Превышение норм приведенного бокового и вертикального износа головки рельса.
Превышение норм износа поверхности катания рельса.
Рельсы, имеющие выкрашивание на поверхности катания рельса.
Рельсы, имеющие выкрашивание в стыке.
Рельсы с продольным горизонтальными трещинами до 30мм под самой головкой.
Рельсы, пораженные коррозией.
Рельсы короче 4,5м (если это не предусмотрено эпюрой, и они не используются в стрелочных переводах).
Контрольные вопросы
Как маркируют рельсы различного сорта и качества?
Сопоставить поперечные профили основных типов рельсов.
Каковы важнейшие характеристики рельса типа Р-65?
Что такое срок службы рельса и в каких единицах он измеряется?
Что такое приведенный износ рельса?
Каковы нормы допускаемого износа головки рельсов в различных условиях эксплуатации?
Изобразите характер нарастания одиночного изъятия рельсов различных типов на прямых и кривых участках пути.
Какова стандартная длина рельсов?
Каковы важнейшие особенности бесстыковых рельсовых плетей?
