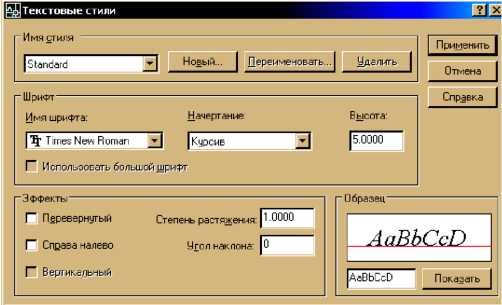

Завдання до практичної роботи №2

№ з/п

Графічний примітив

Завдання

1

Відрізок

1. Побудувати відрізок з координатними початку і кінця відповідно (170,150) і (370,150);

2. Накреслити відрізок довжиною 100 від середини попереднього;

3. З’єднати кінці відрізків використовуючи прив’язку «конточка»;

4. Побудувати відрізок відносно точки, що має координати 330,150 довжиною115.5 і кутом 150⁰;

5. Використовуючи динамічне введення побудувати відрізок довжиною 115.5 під кутом 30⁰ відносно точки з координатами 170,150.

6. Отримані фігури заштрихувати, використовуючи різні типи штриховки.

2

Полілінія

1. Побудувати полілінію з початком в точці 120,180 шириною 3, яка складається з прямолінійних ділянок, координати кінця яких (320,185) (320,100) (120,100) і дуги, яка замикає полілінію. Отриману фігуру затонувати.

3

Багатокутник

1. Побудувати вписаний 6-кутник з центром в точці 150,150 і радіусом 100;

2. Побудувати описаний 6-кутник з центром в точці 150,150 і радіусом 50;

3. Побудувати вписаний 8 кутник зі стороною, початкові координати якої 300,170 кінцеві – 370,170.

4. Отримані фігури заштрихувати.

4

Прямокутник

1. Побудувати прямокутник з координатами першого кута 100,100 і другого – 275,197;

2. Побудувати прямокутник з фасками довжиною 5 і 5. Координати першого кута 290,100 і другого – 387,162;

3. Побудувати прямокутник площею 1860 кв.од. і стороною 668;

4. Побудувати прямокутник зі спряженням радіусом 10. Координати першого кута 0,100 і другого – 80,268;

5. Отримані фігури заштрихувати, використовуючи різні типи штриховки.

5

Коло

1. Накреслити коло з центром 168,210 і радіусом 100;

2. Накреслити коло за двома точками з координатами 168,310 і 168,510;

3. Накреслити коло з центром 168,610 і діаметром 200;

4. Від середнього кола, користуючись прив’язкою «квадрант» накреслити 2 кола радіусом 100;

5. Накреслити 4 кола за трьома точками.

6. Затонувати оримані кола.

6

Сплайн

1. Накрслити хмару і сонце з використанням тонування.
