Поршневые пальцы
Поршневые пальцы предназначены для шарнирного соединения поршней с шатунами. Пальцы испытывают значительные нагрузки, поэтому они изготавливаются из стали, подвергаются цементации и закалке токами высокой частоты, их рабочая поверхность шлифована. Для уменьшения массы пальцы выполнены пустотелыми.
Палец размещается в отверстиях бобышек поршня и верхней головки шатуна свободно и при работе двигателя может поворачиваться вокруг своей оси, такой палец называется плавающим. От осевого смещения палец удерживается двумя пружинными стопорными кольцами. При сборке с поршнем палец устанавливается с натягом, это обеспечивает необходимый зазор в нагретом двигателе и предотвращает стуки в этом сопряжении. Натяг достигается нагревом поршня перед сборкой в масле (в воде) до температуры 55…70°С.
Шатуны воспринимают от поршней и передают коленчатому валу давление газов при рабочих ходах, они обеспечивают перемещение поршней при совершении вспомогательных тактов. Шатуны изготовляются горячей штамповкой из стали. В шатуне различают верхнюю головку, стержень двутаврового сечения и нижнюю головку. В верхнюю головку запрессована биметаллическая втулка 7 с рабочим бронзовым слоем, в ней и головке имеется отверстие для прохода масла к трущимся поверхностям.
Для обеспечения сборки нижняя головка выполнена разъемной. Крышка 10 нижней головки крепится с помощью двух болтов 9, запрессованных в шатун; эти крышки окончательно обрабатываются вместе с шатунами, поэтому они невзаимозаменяемые. На крышке и шатуне нанесены метки спаренности в виде трехзначных номеров, на крышке выбит также порядковый номер цилиндра. В нижнюю головку вставляется подшипник скольжения, состоящий из двух взаимозаменяемых сменных тонкостенных вкладышей с рабочим слоем из оловянистой бронзы . От осевого смещения и провёртывания вкладыши удерживаются усиками, ходящими в пазы крышки и шатуна; при сборке эти пазы должны быть расположены по одной стороне шатуна. На один двигатель устанавливаются шатуны с разницей в массе не более 8 г.
Коленчатый вал
Коленчатый вал (рис. 1.3) воспринимает усилия от шатунов и преобразует их в крутящий момент, он также обеспечивает движение поршней во время вспомогательных тактов и пуска двигателя и приводит в действие вспомогательные механизмы. Вал изготавливается штамповкой из стали. Он имеет пять коренных и четыре шатунных шейки, соединенных между собой щеками. Передняя часть вала называется носком, задняя -хвостовиком. Щеки изготовлены заодно с противовесами, на носке и хвостовике также установлены противовесы 3 и 8, напрессованные на вал и удерживаемые от проворачивания шпонками. Шатунные шейки вместе со щеками образуют кривошипы. Противовесы служат для разгрузки коренных опор от центробежных сил. возникающих при вращении кривошипов. Шейки вала упрочнены азотированием, закалены токами высокой частоты, шлифованы и полированы. Коренные шейки имеют продольные и радиальные каналы для прохода масла к подшипникам ; в шатунных шейках выполнены полости, закрытые заглушками. В этих полостях масло подвергается дополнительной центробежной очистке. Полости шатунных шеек сообщаются с поперечными каналами в коренных шейках наклонными отверстиями, просверленными в щеках вала. На носке вала установлена шестерня 4 привода масляного насоса, на хвостовике распределительная шестерня 7 в сборе с маслоотражателем 6.
1 2 3 4 5 6 7 8 9 10 11 |

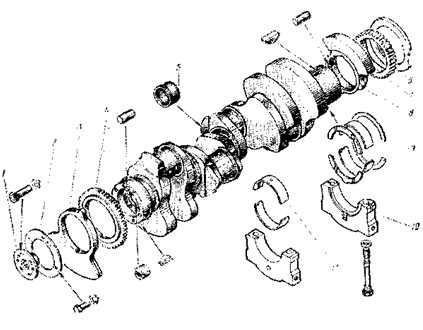

Рисунок 1.3 Коленчатый вал двигателя автомобиля КамАЗ-4310 и Урал-4320: 1-полумуфта отбора мощности (двигатель автомобиля КамАЗ-4310); 2-стопорная шайба; 3-передний противовес; 4-шестерня привода масляного насоса; 5-заглушка; 6-задний маслоотражатель; 7-распределителъная шестерня; 8-задний противовес; 9-упорные полукольца; 10-крышка коренного подшипника; 11-вкладыш коренного подшипника. |
В торцевой части носка выполнены отверстия для установки полумуфты (двигатель автомобиля КамАЗ-4310) или фланца (двигатель автомобиля Урал-4320) отбора мощности. В торце хвостовика имеется расточка для установки подшипника коробки передач и два отверстия под болты фиксации маховика. От осевых смещений вал фиксируется четырьмя упорными сталеалюминевыми полукольцами 9, установленными в выточках блока и крышке задней коренной опоры. Уплотнение вала в картере обеспечивается передним и задним маслоотражателями, а также сальником, запрессованным в картер маховика.
Коренные подшипники коленчатого вала выполнены в виде тонкостенных вкладышей 11, изготовленных из стальной ленты с рабочим слоем из свинцовистой бронзы. Верхний и нижний вкладыши невзаимозаменяемые, верхний вкладыш имеет отверстие для подвода масла к шатунным подшипникам.
