Поршень

Поршни   (рис. 1.2)   служат  для   восприятия  давления   газов   и осуществления вспомогательных тактов, они отливаются из алюминиевого сплава с большим содержанием кремния. В поршне различают уплотняющую часть головку и направляющую часть-юбку. В утолщенном днище головки выполнена камера сгорания, имеющая тороидальную форму, а на боковой поверхности головки имеются три кольцевые канавки под поршневые кольца. В верхнюю канавку, наиболее нагруженную, залита вставка из жаропрочного чугуна, в нижней канавке выполнены отверстия для прохода масла. С внутренней стороны в поршне имеются массивные приливы бобышки с отверстиями под палец. Наружная поверхность поршня имеет сложную форму: диаметр головки меньше диаметра юбки, сама юбка имеет форму конуса по высоте, а в поперечном сечении форму эллипса с большим диаметром в направлении перпендикулярном оси отверстий под палец.

При нагреве алюминиевый поршень расширяется и вследствие неравномерного распределения металла изменяет свои размеры таким образом, что его форма становится близкой к цилиндрической, это предотвращает его заклинивание в цилиндре и обеспечивает оптимальный зазор в сопряжении 9 поршень-цилиндр. Эллипсность юбки позволяет иметь уменьшенный зазор в этом сопряжении и снижать шум при работе непрогретого двигателя.

Нижняя часть юбки имеет внутреннее кольцевое утолщение, что увеличивает жесткость поршня. При сборке двигателя поршни подбираются по массе, в случае необходимости металл срезается с указанного утолщения.

Для приработки поршня в гильзе на поверхность юбки наносится коллоидно-графитное покрытие.

9 10

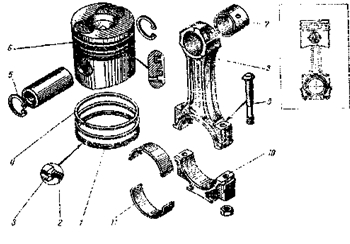

Рисунок 1.2 Поршень с шатуном двигателя автомобилей КамАЗ - 4310 и Урал - 4320: 1 - маслосъёмное кольцо; 2 - пружинный расширитель; 3 - чугунное кольцо; 4 - компрессионное кольцо; 5 - стопорное кольцо; 6-поршенъ; 7 - втулка; 8 - шатун; 9 - болт; 10 - крышка шатуна; 11- вкладыш.

Поршневые кольца

Поршневые кольца предназначены для предотвращения прорыва пазов через зазор между поршнем и стенкой гильза также для удаления излишков масла со стенок цилиндра, препятствуя проникновению его в камеру сгорания. Кроме того, через кольца значительная часть тепла, поглощаемого головкой поршня при сгорании топлива, отводится к стенкам цилиндра. На поршне устанавливаются три кольца - два верхних называются компрессионными, нижнее - маслосъемное

Кольцо имеет разрез, называемый замком, он обеспечивает свободное расширение кольца при нагревании и позволяет устанавливать кольцо на поршень. Компрессионные кольца изготавливаются из чугуна с шаровидным графитом; в сечении они имеют форму односторонней трапеции. Рабочая поверхность верхнего компрессионного кольца как более нагруженного покрыта слоем хрома, нижнего - слоем молибдена, Маслосъемное кольцо сборной конструкции, оно состоит из чугунного кольца коробчатого сечения с хромированной рабочей поверхностью и витого пружинного расширителя" Чугунное маслосъемное кольцо имеет прорези для прохода масла" При установке компрессионных колец па поршень их размещают наклонной стороной трапеции вверх, кроме того все три кольца располагают так, чтобы их замки находились по окружности под углом 90°.
