2.3 Определение расчетных усилий
Рисунок 3 - Схема размещения колес на подкрановой балке по правилу Винклера и линия влияния Мх
Определим положение равнодействующей от четырех грузов на балке относительно крайнего левого груза
Величина отрезка между равнодействующей и ближайшим к ней грузом (критическим)
.
Найдем значения по линии влияния в точках приложения сосредоточенной нагрузки от колес крановой тележки (ординаты л.в. Мх):
Расчетные моменты
,
где
-
для балок пролетом
.
Рисунок
4 - Схема размещения колес на подкрановой
балке для определения
и л.в.
Ординаты л.в. :
Расчетные поперечные силы
2.4 Подбор сечения подкрановой балки
Определяем WX, тр.. С учетом ослабления верхнего пояса отверстиями для крепления рельса
,
где
-
коэффициент, учитывающий ослабление
верхнего пояса отверстиями болтов и
напряжение в нем от болтовых сил.

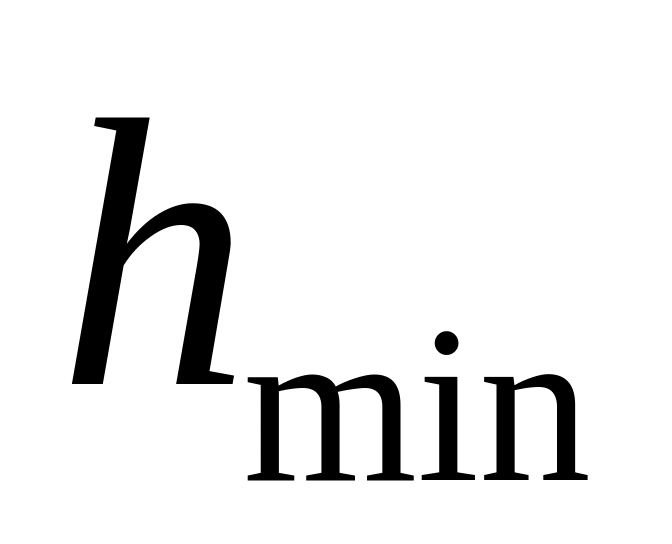

Определяем
из условия требуемой жесткости при
.
Для балки асимметричного сечения имеем:
Определяем оптимальную высоту балки из условия наименьшего расхода стали:
где ɳ - коэффициент ассиметрии;
при
наличии тормозной балки
= 0,9.
В
соответствии с положением по унификации
принимаем предварительную высоту балки
.

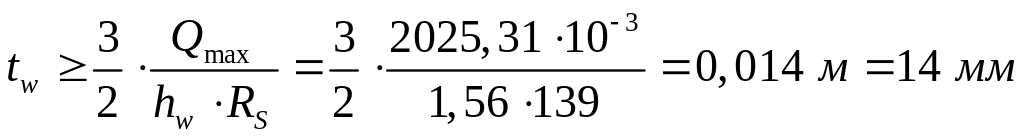

Требуемая толщина стенки из условия прочности на срез:
.
Из условия местной устойчивости стенки без продольного ребра жесткости
Принимаем
;
.
Принимаем
стенку балки предварительно 1560х14; hw
=
1560; tw
= 14; площадь стенки
.
Определим

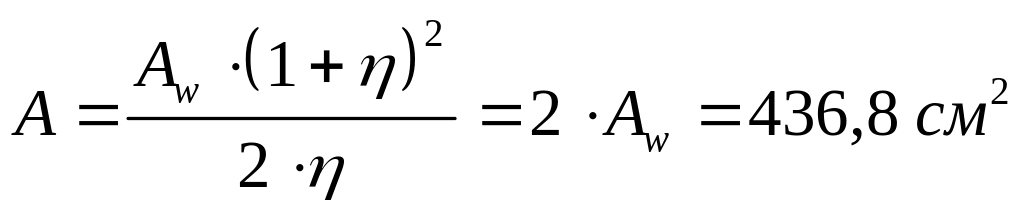

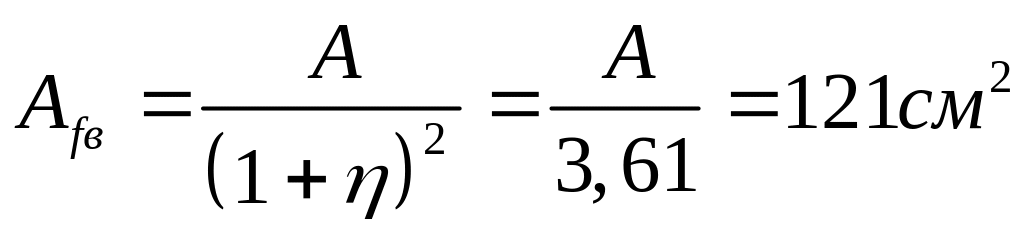

требуемые площади всего сечения и поясов
при коэффициенте асимметрии
Учитывая
воздействие боковых сил сечение поясов
принимаем несколько больше требуемых
Аf.
По конструктивным требованиям bf
400
мм, tf
3tw.
Принимаем bf
= 450 мм, tfв
= 28мм, tfн
= 22мм.
.
Проверяем местную устойчивость сжатого пояса
450<820, т.е. местная устойчивость сжатого пояса обеспечена.
Тормозную

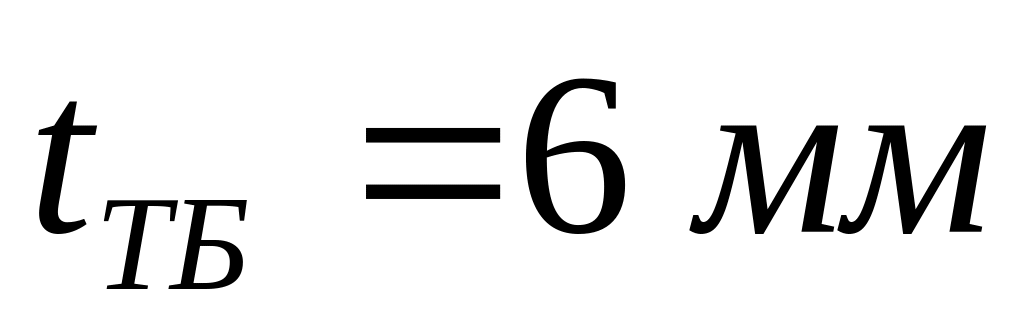

балку конструируем из швеллера № 30
и листа рифленой стали
.
Ширина листа тормозной балки определяем из выражения
,
где
-
привязка колонны;
для зданий с мостовыми кранами
грузоподъемностью
,
-
расстояние от оси подкрановой балки до
разбивочной оси (1000 мм).
Определяем геометрические характеристики принятого сечения.
Определяем положение центра тяжести несимметричной балки относительно оси X стенки балки:
Момент инерции сечения балки брутто:
Момент инерции отверстий в верхнем поясе 2 25
Момент инерции балки нетто
Моменты сопротивления несимметричного сечения

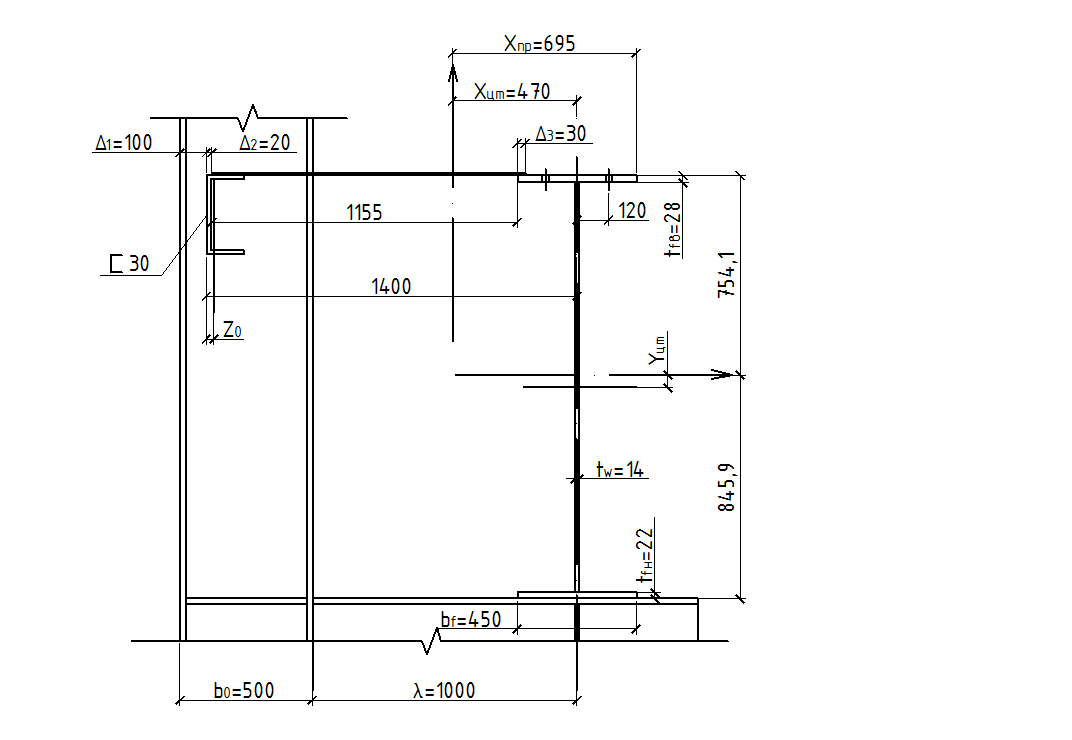

Рисунок 5 - Сечения подкрановой и тормозной балок
Определяем положение центра тяжести тормозной балки относительно оси подкрановой балки:
.
Момент инерции сечения брутто относительно оси
Момент инерции площади ослабления
Момент инерции площадки сечения тормозной балки нетто
.
Момент сопротивления правой грани верхнего пояса балки
.
Статический момент полусечения (сдвигаемой части)
.
2.5 Проверка прочности
По нормальным напряжениям в верхнем поясе
Проверка по нормальным напряжениям в нижнем поясе
Проверка по касательным напряжениям
.

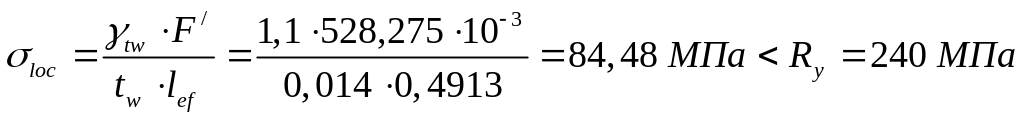

Проверка по напряжениям местного смятия стенки от давления кранового колеса
,
где
-
коэффициент, учитывающий неравномерность
давления колес и повышенную динамику
под стыками рельсов;
(см.
п.2.2);
-
условная длина распределения давления
колеса.
,
где
-
сумма моментов инерции сечения верхнего
пояса и кранового рельса относительно
их собственных осей.
.
Проверки показывают, что прочность принятого сечения обеспечена.
