3.3.1. Определение осадки основания фундамента
Осадка основания s c использованием расчетной схемы в виде линейно деформиру-емого полупространства определяется методом послойного суммирования по формуле:
n
s = (zp,ihi / Ei), (3.24)
i = 1
где безразмерный коэффициент, равный 0,8;
zp,i среднее значение дополнительного вертикального нормального напряжения в i-м
слое грунта, равное полусумме указанных напряжений на верхней zi-1 и нижней zi
границах слоя по вертикали, проходящей через центр подошвы фундамента, кПа;
hi и Еi соответственно толщина и модуль деформации i-го слоя грунта, м, кПа;
n число слоев, на которые разбита сжимаемая толща основания.
При этом распределение вертикальных нормальных напряжений по глубине осно-вания принимается в соответствии со схемой, приведенной на рис.3.1.
Расчёт выполняется в следующем порядке.
1. Определяется суммарная вертикальная расчётная нагрузка N на фундамент в уровне его подошвы по формулам (3.11) (3.18) при f = 1,0 и (1 + ) = 1,0.
2. Определяется среднее давление р под подошвой фундамента по формуле:
p = N / (bl) , (3.25)
где b, l – размеры подошвы фундамента, принимаемые по результатам расчёта по первой
группе предельных состояний, м.
3. Сжимаемую толщу основания (рис.3.1) на глубину примерно 3b разбивают на элементарные слои толщиной hi ≤ 0,4b, где b – ширина подошвы фундамента. Границы элементарных слоёв должны совпадать с границами слоёв грунтов и уровнем подземных вод. Для облегчения расчётов рекомендуется принимать толщину элементарных слоёв hi одинаковой, а для того чтобы их границы совпадали с границами слоёв грунта или уровнем подземных вод, следует уменьшать толщину только тех элементарных слоёв, которые примыкают сверху к границам слоёв грунта или к границе подземных вод.
4. Определяются дополнительные вертикальные напряжения в середине (по тол-щине) каждого элементарного слоя по формуле:
zp,i = ip0 , (3.26)
где i коэффициент, принимаемый по табл.1 Приложения в зависимости от формы по-
дошвы фундамента, соотношения сторон прямоугольного фундамента и относи-
тельной глубины i, = 2zi / b;
p0 = p - zg,0 дополнительное вертикальное давление на основание (для фундаментов
шириной b 10 м принимается р0 = р), кПа;
zg, = /d вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента, кПа;
/ удельный вес грунта, расположенного выше подошвы фундамента (при заложении
подошвы фундамента в песках необходимо учитывать взвешивающее действие воды
на грунты, расположенные ниже уровня поверхностных (межевых) или подземных
вод); в работе разрешается принимать по наибольшему значению для грунтов, распо-
ложенных выше подошвы, кН/м3;
d – глубина заложения фундамента, принимаемая по результатам расчёта по первой

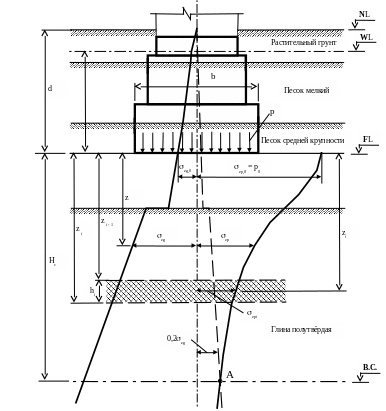

Рис.3.1. Схема
распределения вертикальных напряжений
в линейно деформируемом
полупространстве:
NL - отметка поверхности
природного рельефа; FL -
отметка подошвы фундамента; WL
- уровень
подземных вод; В,С - нижняя граница
сжимаемой толщи;
d - глубина заложения
фундамента от уровня поверхности
природного рельефа; b -
ширина
фундамента; Нс – глубина
сжимаемой толщи;
р - среднее давление под подошвой
фундамента; р0 - дополнительное
давление на основание;
zg и zg,0
– вертикальное напряжение от
собственного веса грунта на глубине z
от подошвы
фундамента и на уровне подошвы;
zp и zð,0
– вертикальное напряжение от
внешней нагрузки на глубине z
от подошвы фундамента
и на уровне подошвы.
групппе предельных состояний, м.
5. Определяются вертикальные напряжения от собственного веса грунта zg на грани-це слоя, расположенного на глубине z от подошвы фундамента по формуле:
n
zg = zg,0 + i hi , (3.27)
i = 1
где i и hi - соответственно удельный вес и толщина i-го слоя грунта.
Удельный вес грунтов, залегающих ниже уровня подземных вод, но выше водоупора, должен приниматься с учетом взвешивающего действия воды.
При определении zg в водоупорном слое следует учитывать давление столба воды, расположенного выше рассматриваемой глубины.
Вычисление осадки фундамента s рекомендуется выполнить в табличной форме (табл.2).
Таблица 2
Номер элемен-тарного слоя, i |
К построению эпюры zp |
К построению эпюр zg и 0,2zg |
||||||||
zi м |
i = 2zi / b |
i |
zp,i , кПа |
Ei , кПа |
hi , м |
si , см |
i кН/м3 |
zg,i , кПа |
0,2zg,i кПа |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
11 |
12 |
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
. . . |
|
|
|
|
|
|
|
|
|
|
n |
|
|
|
|
|
|
|
|
|
|
n + 1 |
|
|
|
|
|
|
|
|
|
|
s = |
|
zg,i = i hi |
||||||||
zp,i – определяется по формуле (3.26); n s =si - полная осадка основания; i=1 zi – расстояние от подошвы фундамента до подошвы i-го элементарного слоя; n – количество элементарных слоёв, лежащих выше нижней границы сжимаемого слоя. Нижняя граница сжимаемой толщи основания принимается на глубине zi = Hc , где выполняется условие zр,i = 0,2 zg,i, т.е. на пересечении эпюр zр,i и 0,2 zg,i . |
По результатам вычислений строятся эпюры zр,i, zg,i и 0,2zg,i. Графически находится точка А (рис.3.1) пересечения эпюр zр,i и 0,2zg,i, определяющая положение нижней границы сжимаемой толщи. Определяется количество слоёв n, лежащих выше нижней границы сжимаемого слоя и вычисляется полная осадка основания s.
После вычисления осадки s проверяется условие (3.22 а). Если оно не выполняется, то даются рекомендации по корректировке размеров фундамента, обеспечивающие вы-полнение условия (3.22а).
