Основные параметры
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 360 мВт;
• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 80 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 12 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 25 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 3 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 90... 250;
• Ск - Емкость коллекторного перехода: не более 8 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
15)??

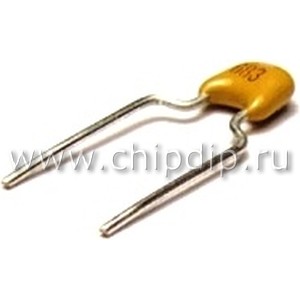

16) К10-17 1600 пф
Конденсаторы импортные керамические (аналог К10-17Б) многослойные изолированные (окукленные) с однонаправленными выводами (радиальные).
Предназначены для работы в цепях постоянного, переменного и импульсного тока.
Основные параметры
- Диапазон номинальных емкостей: 0,5 пф...4,7 мкф
- Номинальное напряжение: 16...63 В
- Допускаемые отклонения емкости: ±5; ±10; ±20; +50...-20; +80...-20 %
- Тип диэлектрика: NP0; X7R; Y5V
- Типоразмеры: 0805; 1206; 1210; 1812; 2225
- Диапазон температур: -65...+125°С
17) ФТ-1 Конденсатор пленочный постоянной емкости фторопластовый термостойкий.
Предназначены для работы в цепях переменного и пульсирующего токов. Применяются для производства мультивибраторов, блокинг-генераторов. Изготавливаются в цилиндрическом металлическом корпусе с разнонаправленными проволочными (ФТ-1
Uном.=200÷600В
Tдоп.=-60оСдо+200оС
Сном.=560пФ÷0,47мкФ
ΔСном.=±5%,±10%,±20%

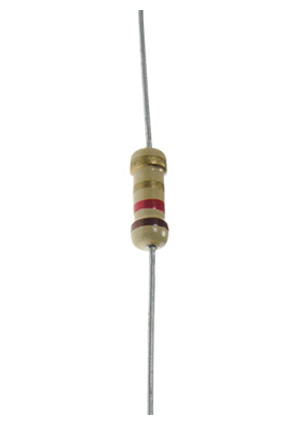

18) Резистор С1-4 0.5 вт, 5%, 330 Ом
Основные параметры
Материал резистивного элемента углеродистые
Серия С1-4
Номинальное сопротивление, Ом 330
Точность,% 5
Номинальная мощность, Вт 0.5
Тип выводов аксиальные
Тип корпуса цилиндрический
Макс.рабочее напряжение, В 350
Рабочая температура,С -55...125
Длина корпуса L,мм 9
Ширина (диаметр) корпуса W(D),мм 3.2
Производитель в Китае /гарантированное фабричное качество
19)??
20) К73-17 имп, 6800 пФ, 630 В, 5-10%, Конденсатор металлоплёночный
Импортные плёночные конденсаторы, являющиеся аналогами отечественных К73-17. Конденсаторы предназначены для работы в электрических цепях постоянного, переменного и пульсирующего тока и в импульсных режимах.
Основные параметры
Диапазон номинальных значений емкости: 0.001 мкФ – 4.7мкФ
Рабочее напряжение (Uраб): 100В, 250 В, 400 В, 630 В
Максимальное допустимое напряжение: Uраб x 1.5 в течение 1 мин
Тангенс угла потерь: <0.01 при частоте 1000 Гц
Сопротивление изоляции: >9000 Ом
Диапазон рабочих температур: -40 …+85°C
Технические параметрыТип к73-17имп.
Рабочее напряжение постоянное,В 630
Номинальная емкость 0.0068
Единица измерения мкф
Допуск номинальной емкости,% 10
Рабочая температура,С -40…85
Тангенс угла потерь 0.001
