Данные суточного хода мпч радиолинии
Вид МПЧ |
0 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
F2-0-МПЧ |
5,3 |
5,3 |
5,2 |
6,2 |
6,2 |
6,8 |
7 |
6,8 |
6,5 |
6,5 |
6,8 |
6,3 |
F2-4000-МПЧ |
16,0 |
16,2 |
16,4 |
18,4 |
19,5 |
22 |
22,1 |
21,5 |
21 |
20,9 |
21,4 |
20 |
F2-1300-МПЧ |
8,5 |
8,4 |
8,6 |
9,8 |
10 |
11,5 |
11,5 |
11,4 |
10,8 |
10,8 |
11,0 |
10,5 |
F1-3000-МПЧ |
0 |
0 |
4 |
13,7 |
15,7 |
16,9 |
17,4 |
17,2 |
16,1 |
14,2 |
9 |
0 |
F1-1300-МПЧ |
0 |
0 |
2,4 |
8,9 |
10,5 |
11,5 |
11,9 |
11,8 |
10,7 |
9,4 |
6 |
0 |
E-2000-МПЧ |
5,5 |
6,5 |
8,4 |
11,3 |
14,8 |
16,5 |
17,8 |
17,4 |
15,3 |
12,8 |
9 |
6 |
E-1300-МПЧ |
4,3 |
5,4 |
6,7 |
9,0 |
11,5 |
14,0 |
15,0 |
14,8 |
12,5 |
10,0 |
7,5 |
4,8 |
МПЧ – трассы |
8,5 |
8,4 |
8,6 |
9,8 |
11,5 |
14,0 |
15,0 |
14,8 |
12,5 |
10,8 |
11,0 |
10,5 |
ОРЧ |
7,23 |
7,14 |
7,31 |
8,33 |
11,5 |
14,0 |
15,0 |
14,8 |
12,5 |
9,18 |
9,35 |
8,93 |
Отражающий слой |
F2 |
F2 |
F2 |
F2 |
E |
E |
E |
E |
E |
F2 |
F2 |
F2 |
Время
суток

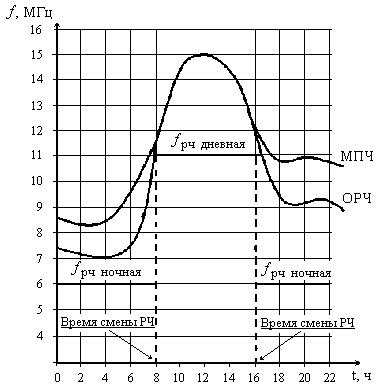

Рис. 3. График суточного хода МПЧ и ОРЧ
Приложение 3
Основные электрические параметры стандартизованных ромбических антенн
Тип антенны |
Длина радиотрассы, км |
Д |
|
|
Диапазон рабочих частот, МГц |
|
600÷1 000 |
47 |
17 |
0,6 |
4÷10 |
|
1 000÷2 000 |
60 |
27 |
0,7 |
7÷12 |
|
2 000÷3 000 |
108 |
45 |
0,7 |
7,5÷20 |
|
>3 000 |
143 |
64 |
0,8 |
12÷20 |
Примечания: 1. Значения электрических параметров, приведенных в таблице, соответствуют средней частоте рабочего диапазона частот антенны.
2.
.
Приложение 4
Номограмма

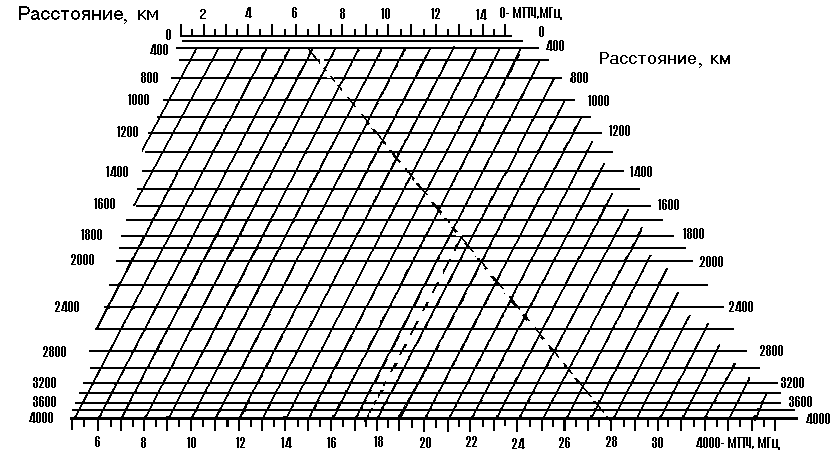

нахождения значения F2-МПЧ для расстояния передачи от 0 до 4 000 км
Приложение 5
F1-3000-МПЧ, МПЧ, МГц Расстояние, км
МГц
Номограмма

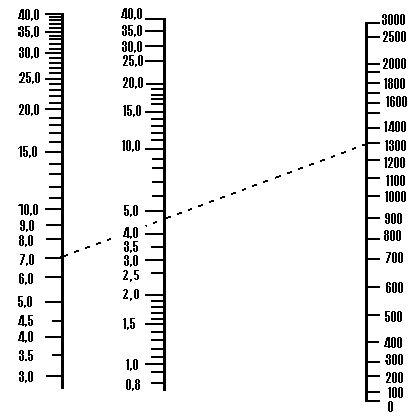

пересчета F1-3000-МПЧ в МПЧ для других расстояний
Приложение 6
Е-2000-МПЧ, МПЧ, МГц Расстояние, км
МГц
Номограмма

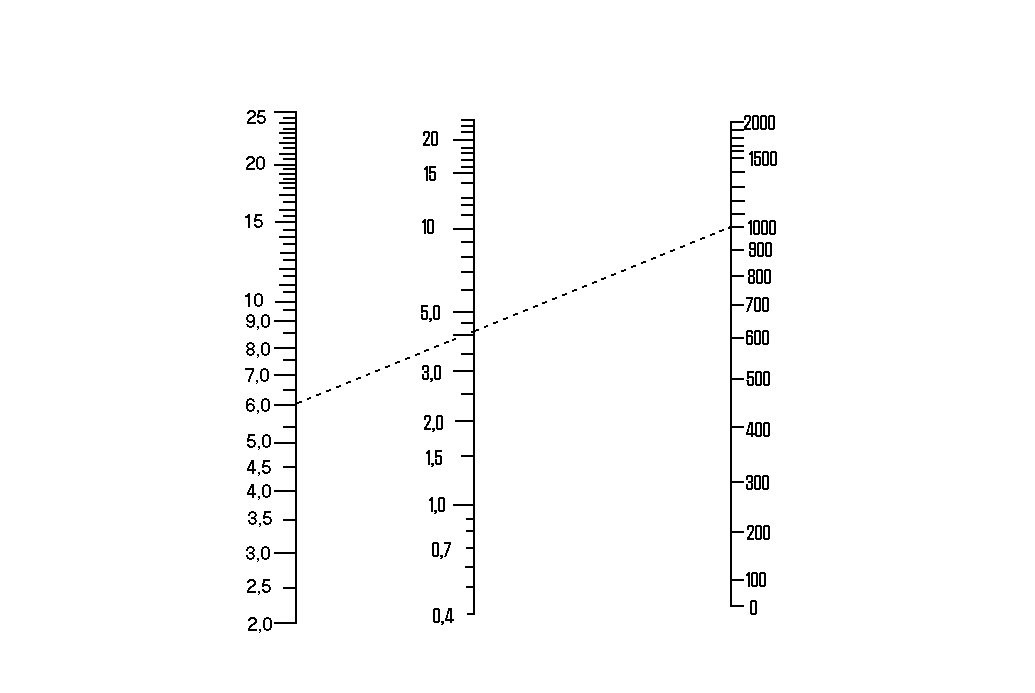

пересчета Е-2000-МПЧ в МПЧ для других расстояний
