Казахская головная архитектурно-строительная академия

Дисциплина: «Основы расчета строительных конструкций II» Число (кол-во) кредитов – 2 Практическое занятие 10 « Трещиностойкость жезлезобетонных элементов» Преподаватель: Ассоц. профессор Базаров Ратбек Бутеевич

Факультет общего строительства Семестр: шестой Академический год 2009-2010 уч. год.

Краткое содержание занятия

Рассматривается расчет по образованию нормальных и наклонных к продольной оси трещин изгибаемых элементов. Расчет ведется с использованием метода расчета по ядровым точкам поперечного сечения (рис.1)

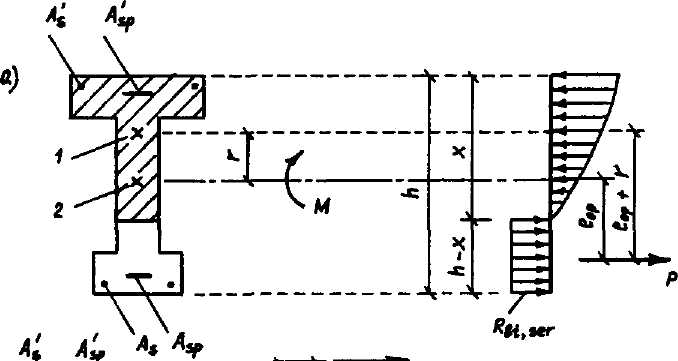

Рис. 1

Моменты определяются относительно оси, проходящей через точку, лежащую на границе ядра сечения и наиболее удаленную от проверяемой растянутой зоны.

Трещины в нормальном сечении не образуются, если выполняется условие:

(1)

где М-момент от внешней нагрузки, М_crc – момент, который воспринимает сечение при образовании трещин в бетоне растянутой зоны.

Момент образования трещин находят по формуле:

(2)

где M _rp - ядровый момент от усилия обжатия Р

_, (3)

где P- равнодействующее усилие во всей продольной арматуре с учетом

потерь

(4)

_.

Здесь γ – коэффициент, учитывающий неупругие деформации растянутого бетона; для прямоугольных и тавровых сечений γ =1,75;

– приведенный упругий момент сопротивления сечения для крайнего растянутого волокна бетона.

Положение ядровой точки задается расстоянием r, равным

r= φ , где φ =1,6 - .

При расчете по образованию наклонных трещин должно соблюдаться условие:

, (5)

где – коэффициент, который учитывает влияние двухосного напряженного состояния на прочность бетона; σ_mt – главные растягивающие напряжения, которые действуют на уровне центра тяжести приведенного сечения.

Контрольные вопросы

1.Какой метод используется при расчете образования трещин для изгибаемых элементов?

2.Как определяется момент образования трещин?

3.Что такое W _pl?

4.Каким образом можно найти положение ядровой точки?

5.Напишите условие, при котором наклонные трещины в элементе будут отсутствовать?

Глоссарий основных терминов и понятий

№	Слово или выражение ( русс. яз)	Значение слова (толкование)	Перевод на каз.яз.	Перевод на англ. яз.
1	Трещиностойкость	Сопротивление образованию или раскрытию трещин	Жарықшаққа төзімділігі	Resistance to fracturing and disclosing crack
2	Образование трещин	Нарушение сплошности конструкции	жарықшақтың пайда болуы	Fracturing
3	Категории трещностойкости	Категории требований к трещиностойкости ж/б конструкций	жарықшаққа төзімділік категориясы	Category of crack stableness
4	Непродолжительное раскрытие трещин	Раскрытие трещин от действия постоянных, длительных и кратко-временных нагрузок	Жарықшақтық	Short duration disclosing of cracks
5	Продолжительное раскрытие трещин	Раскрытие трещин от действия постоянных и длительных нагрузок	Тұрақты және ұзақ мерзімді жүктеме әсерінен жарықшақ ашылды	Long disclosing of cracks
6	Нормальные трещины	Трещины, перпендикулярные продольной оси элемента	тік жарықшақтар	Normal cracks
7	Наклонные трещины	Трещины, наклонные к продольной оси элемента	қиғаш жарықшақтар	Diagonal cracks
8	Центрально-растянутые элементы	Элементы, растянутые продольной силой, действующей по оси элемента	Ортадан созылған элементтер	Axial-stretched elements

Задание на СРС:

Проверка образования наклонных трещин преднапряженной балки. (1) с 53-54

Задание на СРСП:

Расчет преднапряженной балки по образованию наклонных трещин. (1) с 55-56

Список литературы:

Основная:

1. Кузютин А.Д., Бубнович Э.В. Строительные конструкции -2. –Алматы,, 2005.

2. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции. Общий курс. –М.: Стройиздат, 1991.

Дополнительная:

3. Боровских А.В. Расчеты железобетонных конструкций по предельным состояниям и предельному равновесию. – М.: Издательство АСВ, 2002

4. Попов Н.Н., Забегаев А.В. Проектирование и расчет железобетонных и каменных конструкций. –М.:

-Высшая школа, 1988.
