Типа их внутреннего пространства
а) замкнутые или закрытые блоки; б) открытые объемные блоки с замкнутым контуром;
в) открытые объемные блоки с незамкнутым контуром; г) пространственные узлы
по опиранию блоков: с линейным опиранием по контуру, с линейным опирание по двум противоположным сторонам, с опиранием в углах (рис. 7.24), со смешанным опиранием (рис.7.25);
по способам соединения конструктивных элементов блоков: монолитные, на болтах, на сварке закладных деталей, смешаннное;
по конструктивно-технологическому типу заводского изготовления блоков (рис.7.26): составные и монолитные (бескаркасные и каркасные); монолитные типа: «колпак», «стакан», «лежачий стакан».

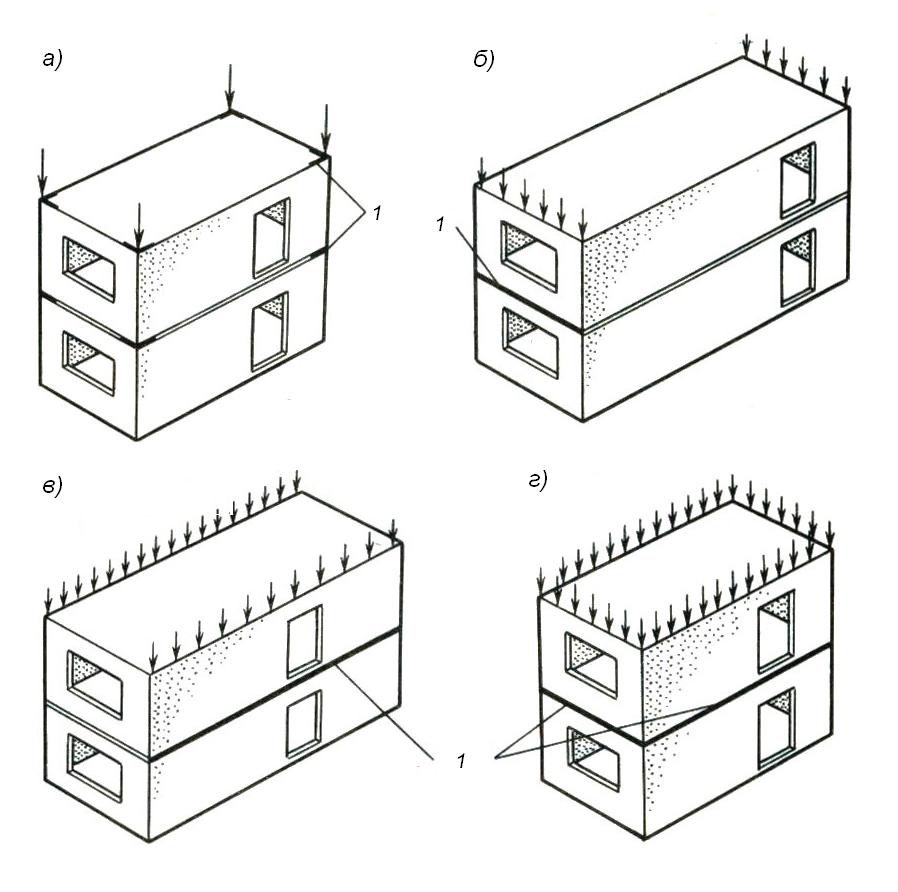

Рисунок 7.24 – Основные схемы опирания объемных блоков
а) опирание в углах; б), в) линейное опирание по двум противоположным сторонам;
г) линейное опирание по контуру
Для сурового климата рекомендуется применять «лежачий стакан» из-за возможности применения навесных утепляющих панелей.

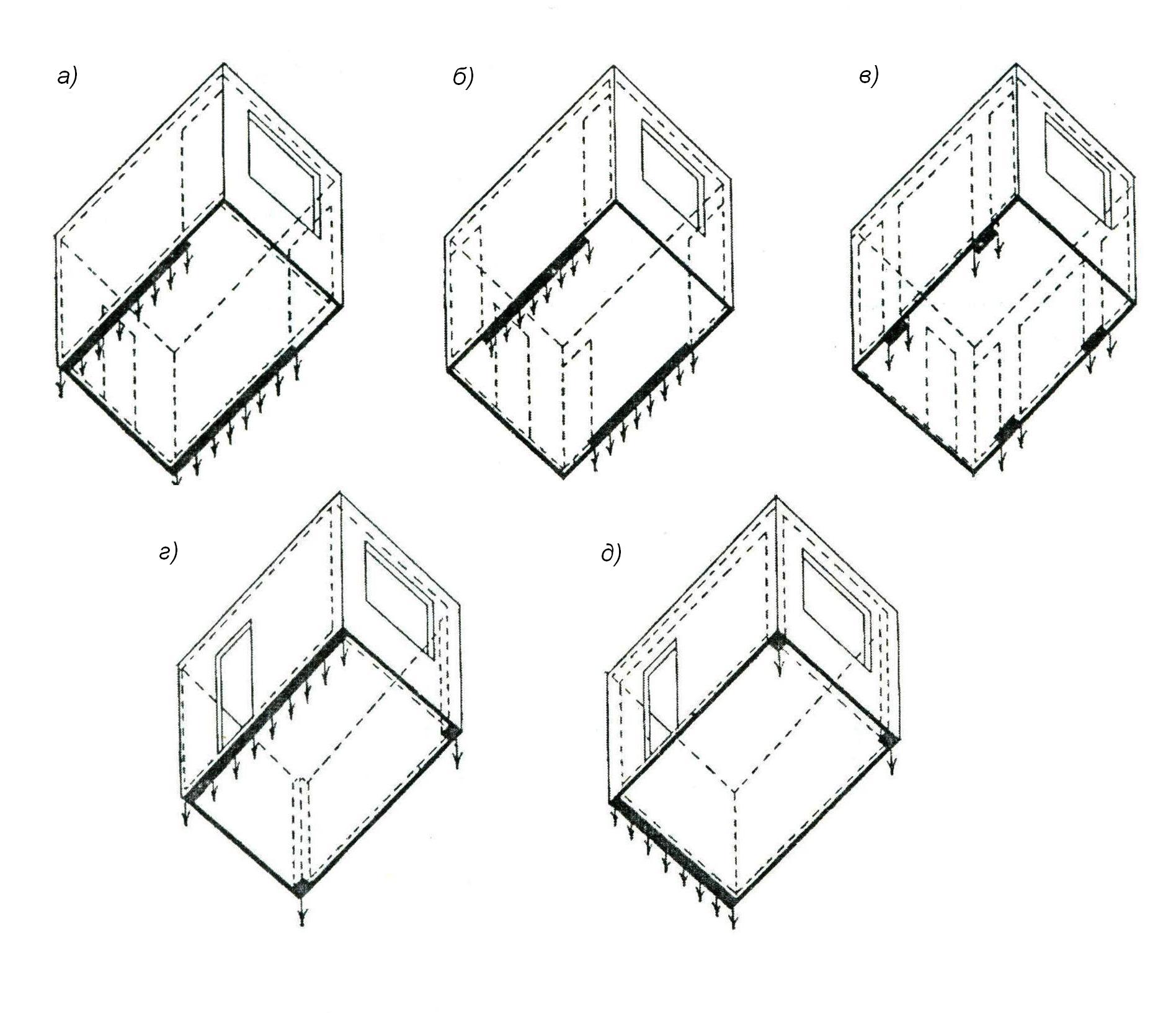

Рисунок 7.25 – Смешанные виды опирания объемных блоков
а), б), в) консольное опирание; г), д) опирание на стену и две стойки
Конструктивное решение зданий из объемных блоков может быть:
первое – блочное – объединяет конструктивную систему и конструктивные схемы домов, основной объем которых полностью формируется из объемных блоков. Могут быть системы блочная однородная и блочная неоднородная;
второе – комбинированное – объединяет конструктивные системы и схемы домов, основной объем которых формируется из объемных блоков в сочетании с другими элементами: крупными панелями, каркасами, ядрами жесткости и пр.

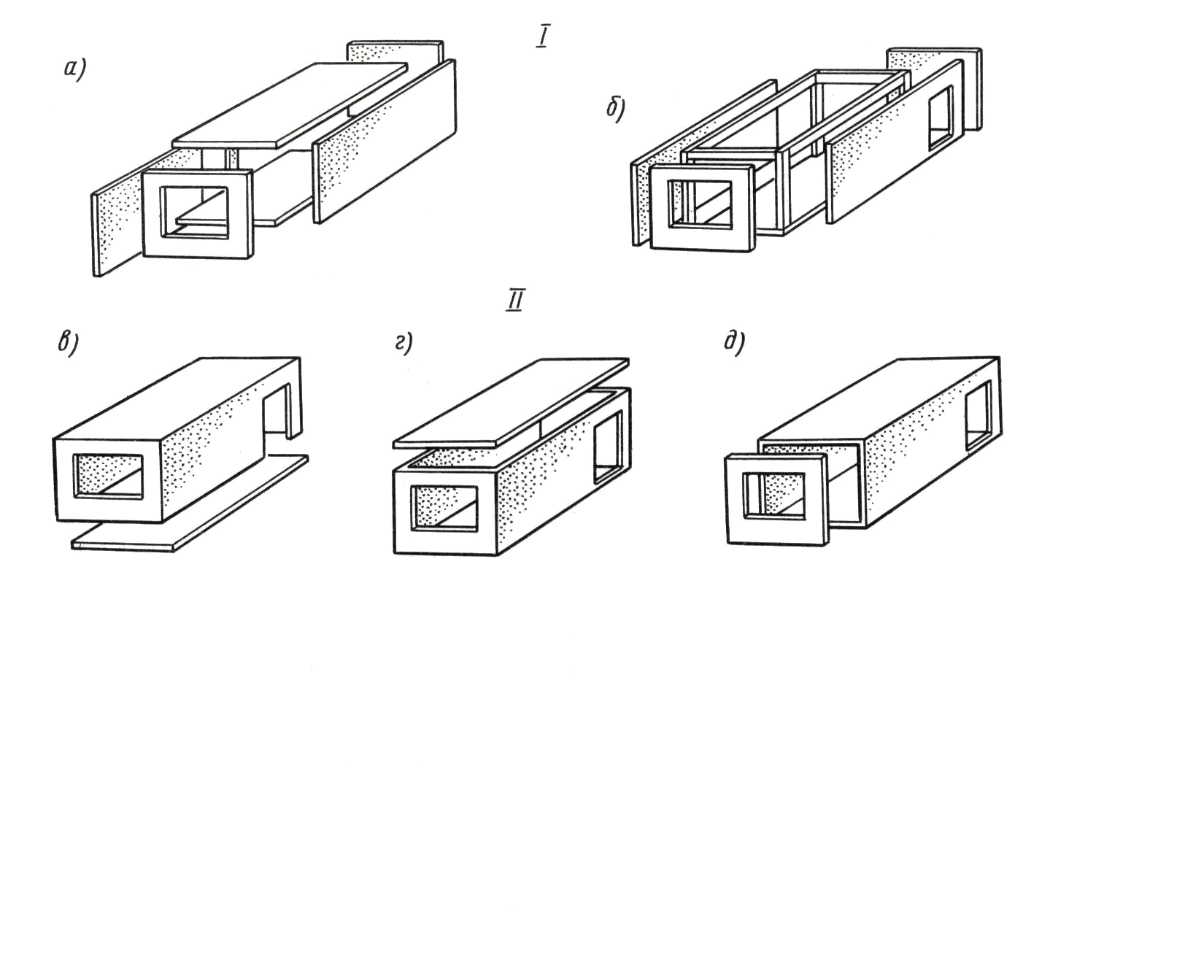

Рисунок 7. 26 – Конструктивно-технологические типы объемных блоков
I –составные: а) бескаркасный; б) каркасный;
II - монолитные: в) блок типа «колпак»;
г) блок типа «стакан»; д) блок типа «лежачий стакан»
При системе блочной однородной существует несколько видов сочленения блоков: без сдвигов, со сдвигом, с поворотом (рис.7.27).

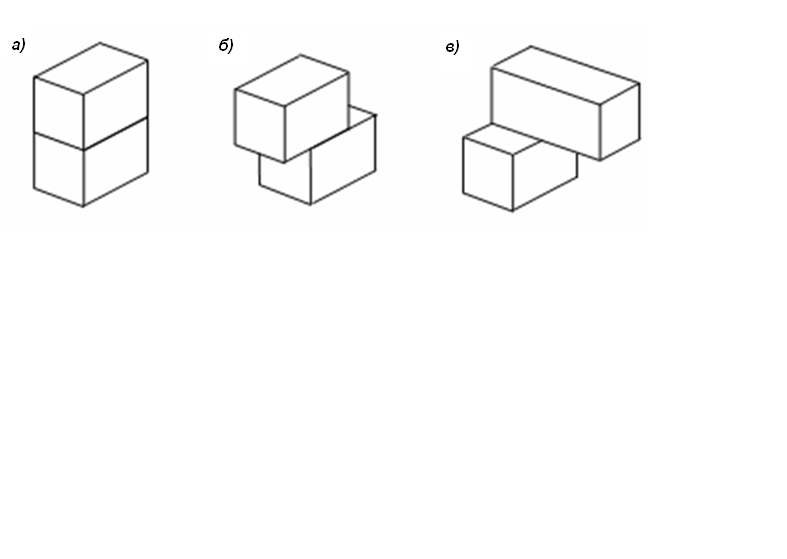

Рисунок 7. 27 – Варианты сочленения блоков
а) без сдвига; б) со сдвигом; в) с поворотом
Система блочная неоднородная объединяет конструктивные схемы зданий из несущих и ненесущих объемных блоков (рис.7.28).

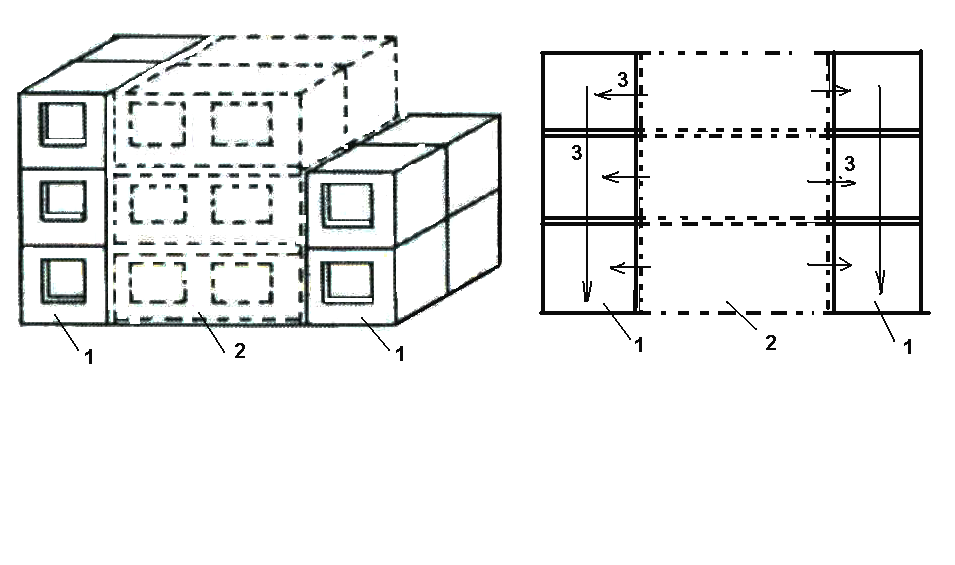

Рисунок 7.28 – Блочная неоднородная система
1 – несущие блоки; 2 – ненесущие блоки; 3 – направление передачи нагрузок
Недостатки объемно-блочной системы:
малый размер блока (максимум 6х6х3,6); если помещение большое, можно совместить два «лежачих стакана»;
ограниченная область применения (только жилые здания);
сложность производства, транспортировки и монтажа. Масса одного блока 10-25 т;
ограничение этажности до 12 этажей;
однообразие планировки;
перерасход материала из-за двойных стен. В то же время, двойные стены и перекрытия повышают звукоизоляцию.
