6.1.2. Рекреационные помещения
Рекреационные помещения представляют собой широкие коридоры, предназначенные для отдыха учащихся учебных заведений во время перерыва между занятиями. В поликлиниках и диспансерах основные коридоры используются также и как помещения–ожидальни. В этом случае при одностороннем расположении кабинетов минимальная ширина коридоров должна быть 2,8 м, а при двустороннем расположении – не мене 3,2 м.
6.1.3. Кулуары и фойе
Кулуары и фойе обычно включаются в общественные здания, имеющие зрительные залы. Кулуары непосредственно примыкают к залам и являются, с одной стороны, местом, откуда загружаются залы, с другой – местом прогулок и отдыха во время антрактов. Рекреации и кулуары могут проектироваться не только как широкие коридоры с шириной не менее 2,4 м, но и как компактные помещения с соотношением сторон не более 1 : 2.
6.1.4. Горизонтальные механические устройства
В качестве горизонтальных коммуникационных связей используются также механические устройства – движущиеся тротуары и карвейеры (рис.6.6).
Движущиеся тротуары применяются в крупных зданиях и общественных центрах, где протяженность пешеходных передвижений является значительной. Их конструктивное устройство и принцип действия практически не отличается от эскалаторов. Одна из разновидностей движущихся тротуаров – карвейер: безостановочная транспортная система, оборудованная кабинами с сиденьями. Вместимость кабин бывает от 2-4 до 10 мест, посадочные площадки устраиваются через 200-250 м.
Рисунок 6.6 – Горизонтальные механические устройства
а − движущийся тротуар в плане; б − карвейер в разрезе
6.2. Вертикальные коммуникации
Вертикальные коммуникационные устройства делятся на обычные конструктивные (лестницы и пандусы) и механические (различного рода подъемники периодического или непрерывного действия).
6.2.1. Лестницы
Важнейшим элементом вертикальных коммуникаций являются лестницы.
Рисунок 6.7 – Планы главных лестниц
а) двухмаршевая; б), г) трехмаршевая; в) двухмаршевая разветвленная;
д) четырехмаршевая с входами на разных уровнях; е) трехмаршевые спаренные
В зависимости от характера выполняемой функции и значимости в пространственной композиции здания лестницы делятся на входные, главные, служебные, вспомогательные, внутриквартирные, аварийные и пожарные.
Главные лестницы служат для повседневной эксплуатации и эвакуации. Они рассчитаны для передвижения основной массы людей. Главные лестницы общественных зданий (рис.6.7 и рис.6.8) располагаются в вестибюле или фойе и как правило выполняются открытыми.
Служебные лестницы располагаются при входах и предназначены для обслуживающего персонала.
Вспомогательные лестницы служат для организации дополнительных связей между этажами и обеспечения подсобных функциональных процессов. Оба типа лестниц служат также путями эвакуации и для сообщения с подвалом и чердаком.
Аварийные лестницы являются дополнительными путями эвакуации людей. Они могут располагаться на открытых наружных площадках (балконах, лоджиях, галереях) и во внутренних помещениях.

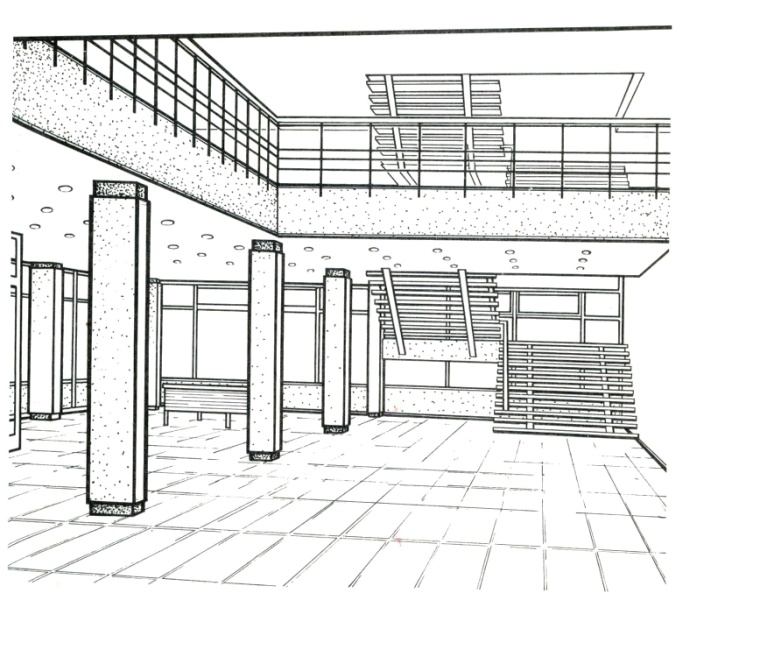

Рисунок 6.8 – Внешний вид главной лестницы
Пожарные лестницы служат для наружного доступа на этажи, чердак, крышу во время пожара. Пожарные лестницы на крышу делают прямыми и не доводят до уровня земли на 2,5 м (рис.6.9, а). При высоте здания больше 30м пожарные лестницы должны иметь промежуточные площадки не реже чем через 8 м по высоте (рис.6.9, б) и располагаться под уклоном не более 80 о. Тетивы пожарных лестниц изготовляют из уголков, швеллеров или полосовой стали, ступени – из круглой стали диаметром 16…18 мм. Лестницы оборудуют поручнями. Крепят лестницы к стенам или каркасу здания анкерами из уголков или швеллеров через 2,4..3,6 м по высоте.

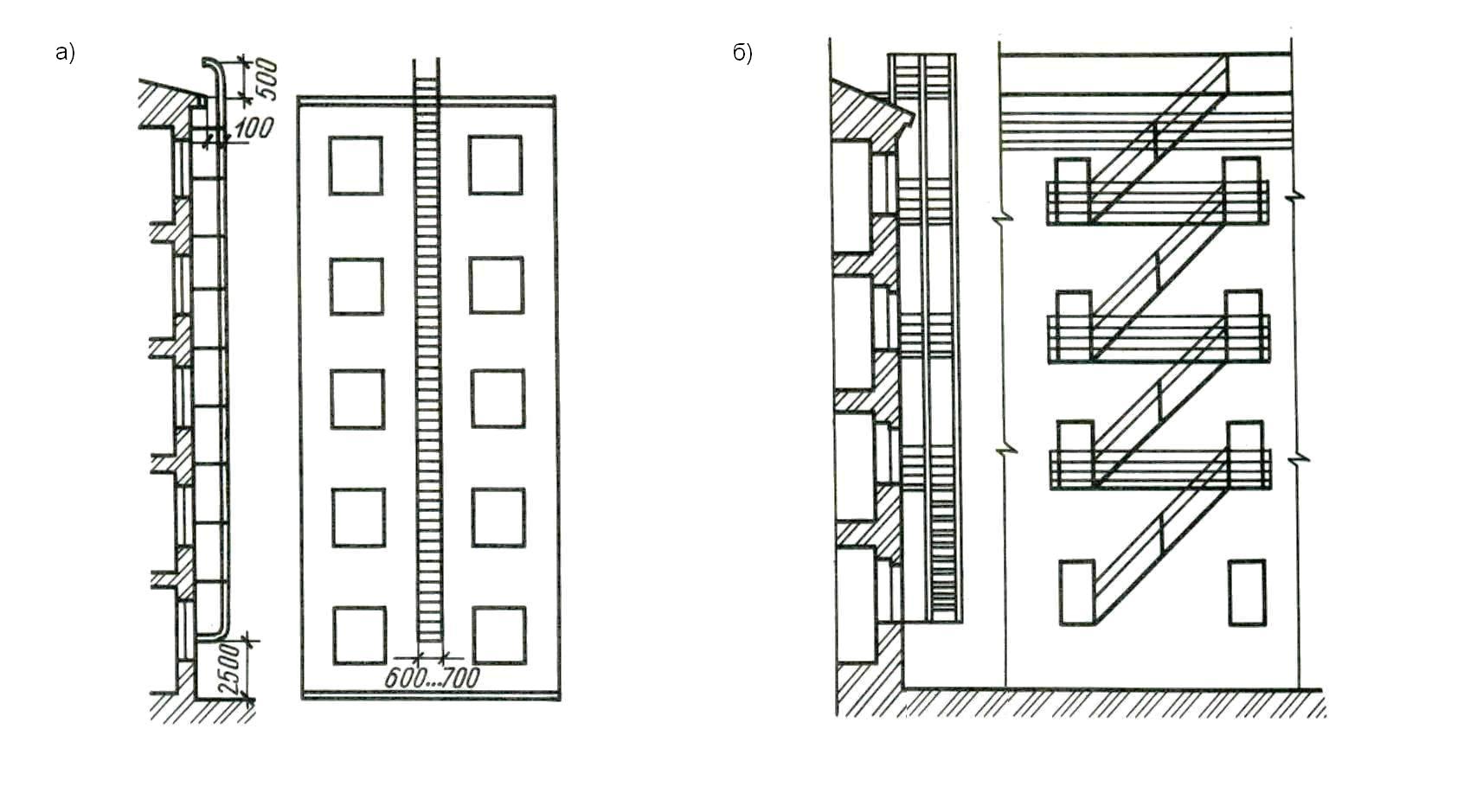

Рисунок 6.9 – Эвакуационные пожарные лестницы
а) прямая на крышу; б) с промежуточными площадками
По форме в плане лестницы бывают одномаршевые, двух-, трех-, четырехмаршевые, винтовые (рис.6.10).
По очертанию лестницы бывают прямолинейные, с поворотом и разветвленные.
Маршем принято называть конструктивный элемент лестницы, на котором расположены ступени. Марши могут быть прямолинейными и криволинейными. Лестница может быть с междуэтажными площадками или с забежными ступенями. Этажные и междуэтажные площадки – горизонтальные конструктивные плоскости, предназначенные для перехода с одного марша на другой или с марша на этаж.
Ширина маршей и лестничных площадок зависит от значимости лестницы и числа людей, пользующихся ею. Минимальная ширина маршей 0,6 м – для пожарных лестниц, для внутренних – 0,9 м, если этой лестницей пользуются не более чем 5 человек. Главная лестница шириной минимум – 1,2 м, максимум – 2,4 м. Минимальная ширина лестничных маршей жилых зданий 1,05 м. Ширина площадок минимум – 1,2 м и всегда не менее ширины марша.
В лестницах с шириной марша до 1,5 м устанавливают один поручень (с правой стороны по ходу марша при спуске), а при ширине марша более 1,5 м поручни целесообразно устраивать с двух сторон. Высота поручня от плоскости проступи не должна быть менее 0,9 м.
Рисунок 6.10 – Схемы лестниц
Внутриквартирные лестницы широко применяются в домах индивидуальной застройки и в многоуровневых квартирах многоэтажных зданий.
По материалу они могут быть деревянные, металлодеревянные, металлопластиковые и железобетонные.
По виду в плане: одномаршевые и двухмаршевые с промежуточными площадками или забежными ступенями, винтовые или циркульного очертания, располагаемые открыто или в объеме лестничной клетки.
Наружные входы в подвал решаются в виде одномаршевых лестниц, располагаемых в приямках, примыкающих к наружным стенам здания и огражденных подпорными стенками (рис.6.11). Над приямком возводят пристройку со стенами, крышей и входной дверью или же ограничиваются устройством зонта и низкой бортовой стеной.

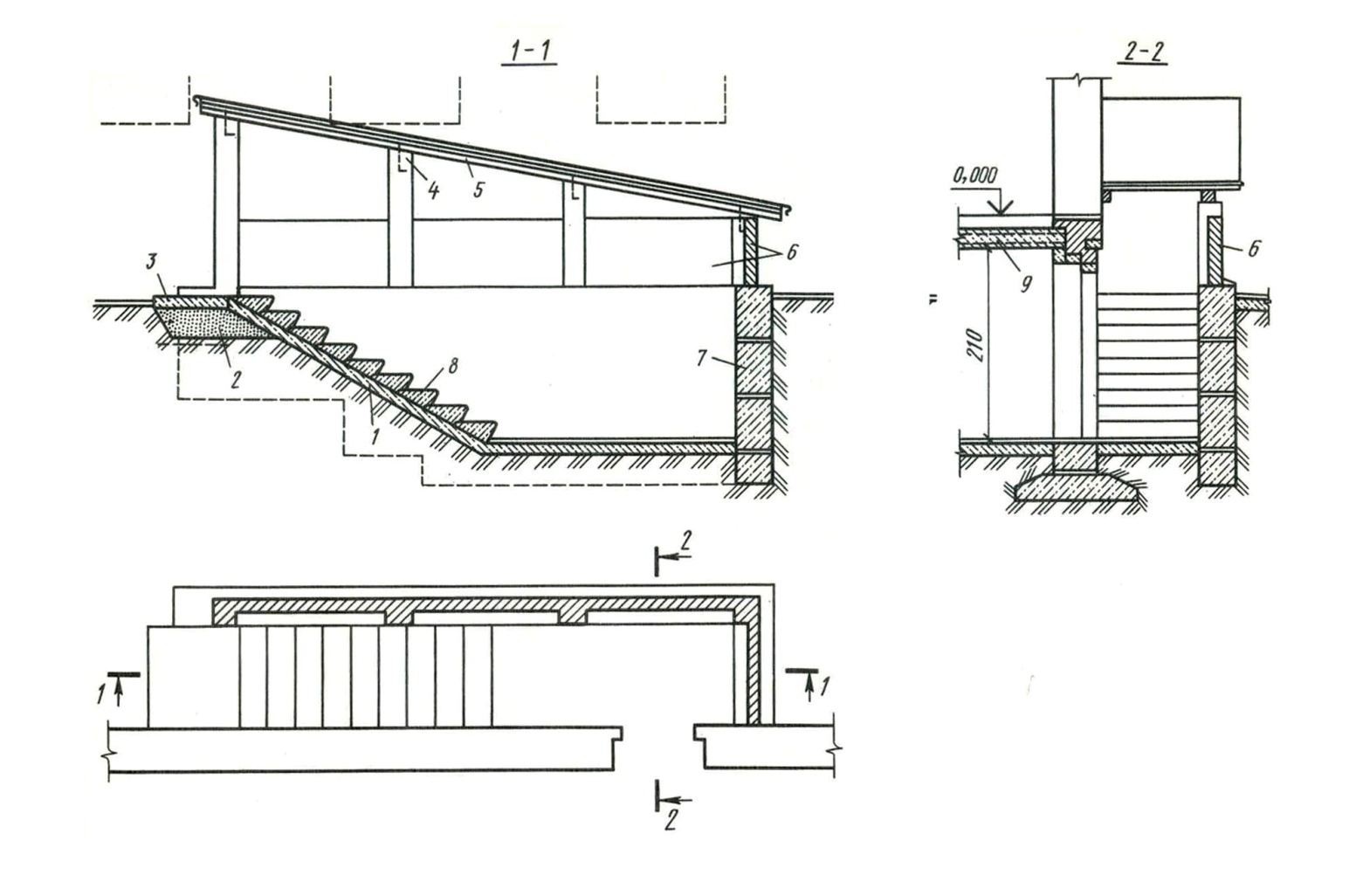

Рисунок 6.11 – Устройство наружного вход в подвал
1 – бетонная подготовка; 2 – уплотненная песчаная подушка; 3 – железобетонная
плита; 4 – столбы навеса; 5 – навес; 6 – кирпичное ограждение; 7 – подпорная стенка;
8 – ступени; 9 – перекрытие подвала
