Помещений в доме для Крайнего Севера
а) фасад; б) разрез; в) план первого этажа; г) план второго этажа;
1- жилые комнаты; 2 - гардероб; 3 – ремонтные помещения; 3 – камера хранения; 5 – баня;
6 – медпункт; 7 – фотарий; 8 – узел связи; 9 – столовая; 10 – библиотека; 11 – рабочие комнаты; 12 и 13 – помещения для отдыха и занятий по интересам
Неблагоприятные условия для проектирования балконов и неостекленных лоджий:
в I и II климатических районах – сочетание среднемесячной температуры воздуха и среднемесячной скорости ветра в июле: 12-16 °С и более 5 м/с; 8-12 °С и 4-5 м/с; 4-8 °С и 4 м/с; ниже 4 °С при любой скорости ветра;
для любых районов:
шум от транспортных магистралей или промышленных территорий 75 дБ и более на расстоянии 2 м от фасада жилого дома (кроме шумозащищенных жилых домов);
концентрация пыли в воздухе 1,5 мг/м3 и более в течение 15 дней и более в период трех летних месяцев.
II, III – умеренный климат.
Площадь летних помещений возрастает. Снижены требования по компактности зданий. Более выразительна пластика фасадов (рис.5.3). Вместо тройного применяется двойное остекление.

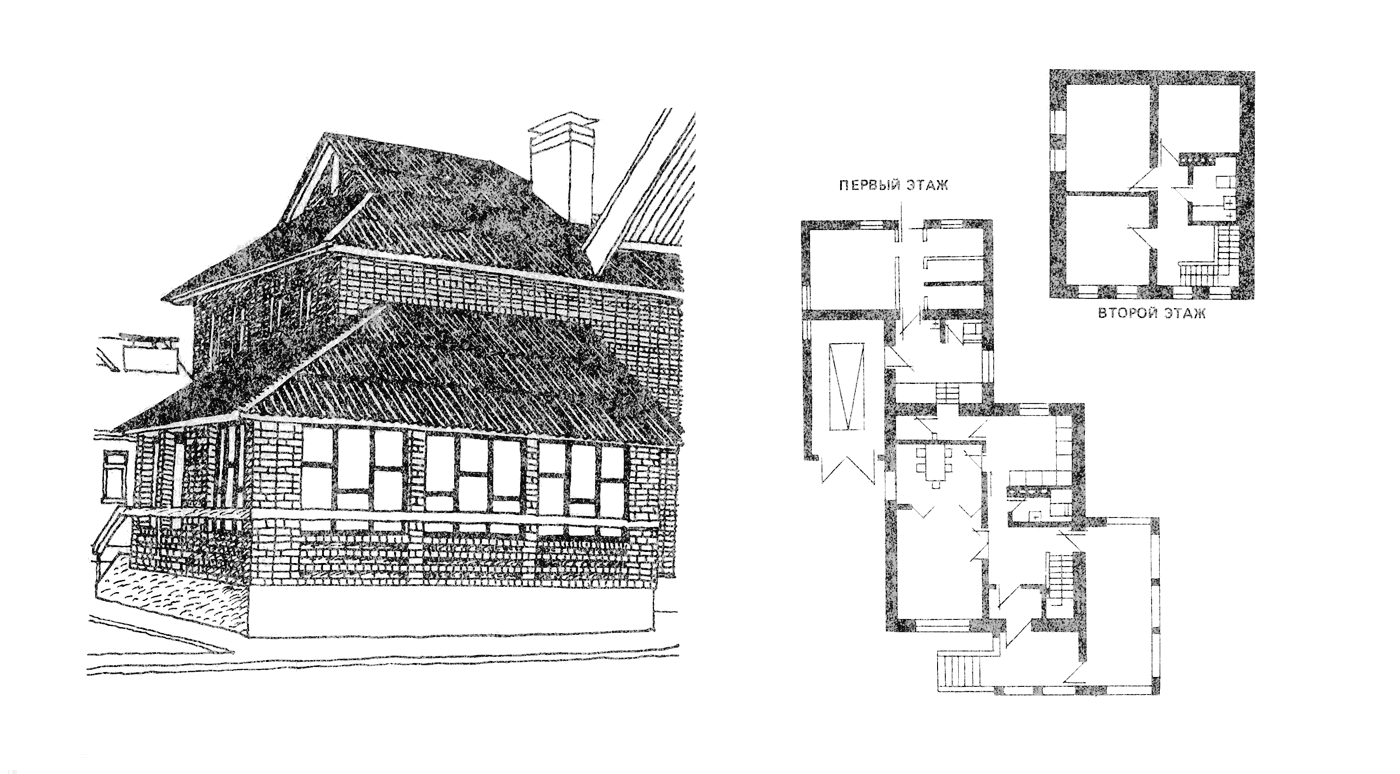

Рисунок 5.3 – Двухэтажный дом с пристроенными помещениями для средней полосы
IV – жаркий климат.
Рекомендуется трансформация помещений. Применение глубоких западающих террас (рис. 5.4), солнцезащитных приспособлений (козырьки, сплошные ленты лоджий или солнцезащитные экраны).
Рекомендуется сквозное проветривание помещений, которое может быть активизировано за счет разности высот приточных и вытяжных проемов. В многоэтажных жилых зданиях интенсификация проветривания решается с помощью вентиляционных шахт или внутреннего дворика.
Наружные стены рекомендуется защищать от перегрева зелеными насаждениями или лучеотражающими экранами.

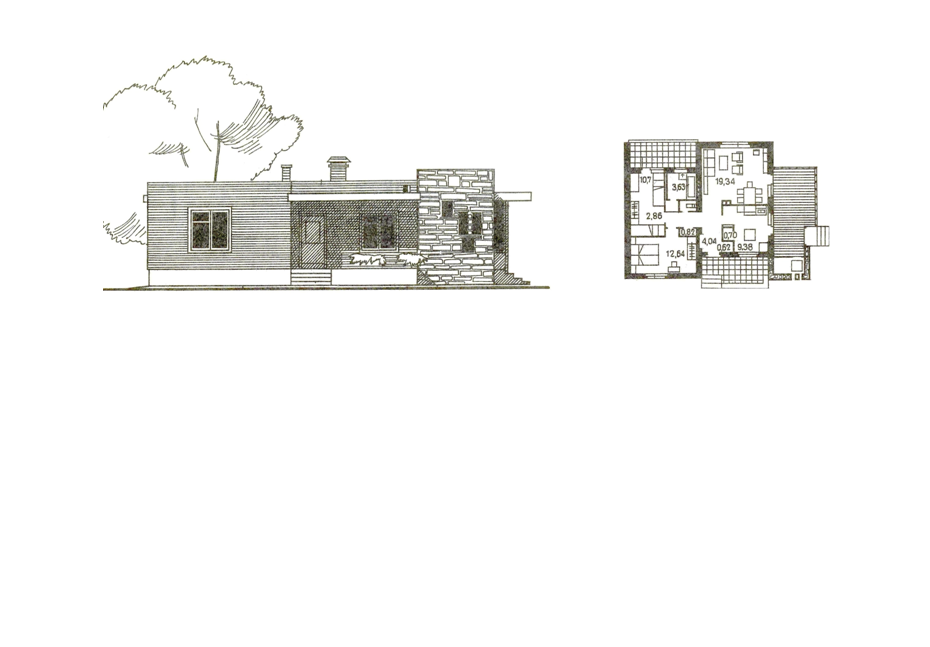

Рисунок 5.4 – Одноквартирный одноэтажный дом для южных районов
5.1.1. Учет направления и скорости ветров в строительстве
Аэрационный режим воздушной среды жилых территорий имеет существенное гигиеническое значение. Во всех открытых пространствах, образованных жилой застройкой в виде дворов-садов, зон отдыха и спорта, на участках детских садов и школ, должны быть созданы благоприятные аэрационные режимы воздушной среды с учетом климатических и других местных условий: температуры, влажности, сезонности господствующих ветров, их направления и скорости, рельефа территорий и др.

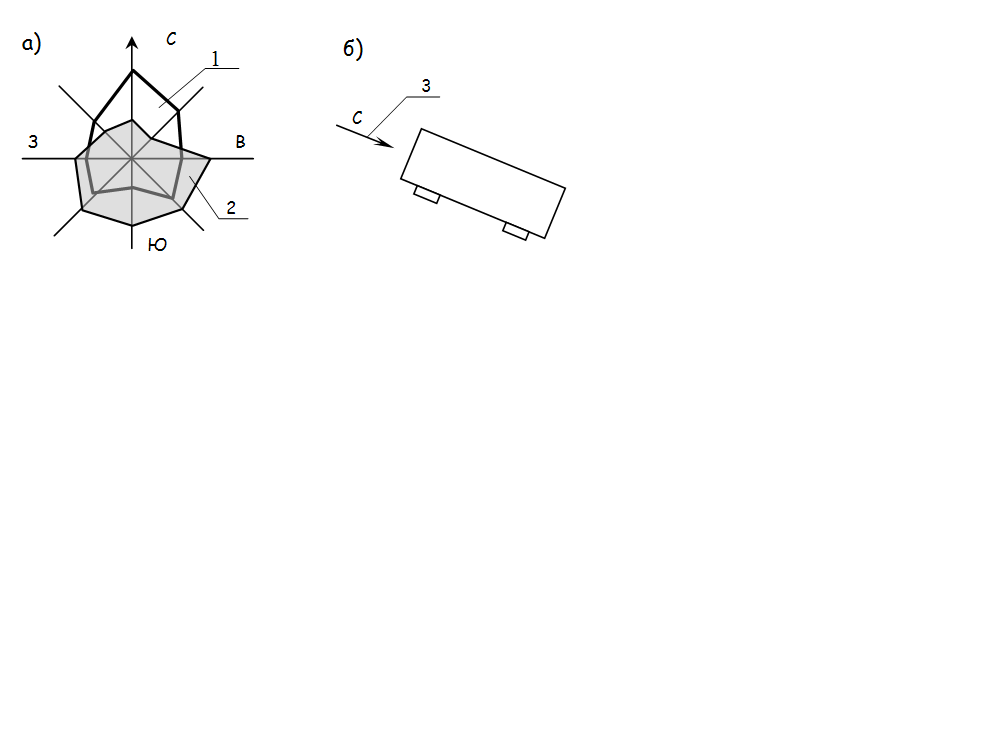

Рисунок 5.5 – Учет направления ветра
а) роза ветров; б) расположение здания относительно господствующего направления ветра;
1 – январская роза ветров; 2 – июльская роза ветров; 3 – господствующее направление ветра в зимний период
Графически ветер изображается с помощью «розы» ветров (рис.5.5, а). «Роза» ветров строится по скорости ветра и по повторяемости ветра: на один месяц, на время года – зима, лето, на год. Здания рекомендуют располагать торцом к направлению ветра, преобладающему в неблагоприятный период (рис.5.5, б).
Регулирование режима во дворах и садах жилых микрорайонов осуществляют созданием в них ветрового затенения (в некоторых случаях – необходимой степени проветривания), со сниженными скоростями ветра, реализуемого с помощью различных приемов застройки зданий, образующими ветрозащитные экраны в направлениях господствующих наиболее вредоносных ветров. При этом учитывают их сезонность и сочетание с наиболее неблагоприятными погодными условиями. Например, в северных районах страны это сочетание сильных ветров с периодами низких температур, в южных сухих районах и жарким климатом – это пылевые ветры и суховеи в наиболее жаркие периоды года. В зависимости от направления и скорости ветров принимают тот или иной тип застройки кварталов.
Различают следующие виды застройки (рис. 5.6):
закрытая;
частично закрытая;
полностью открытая.

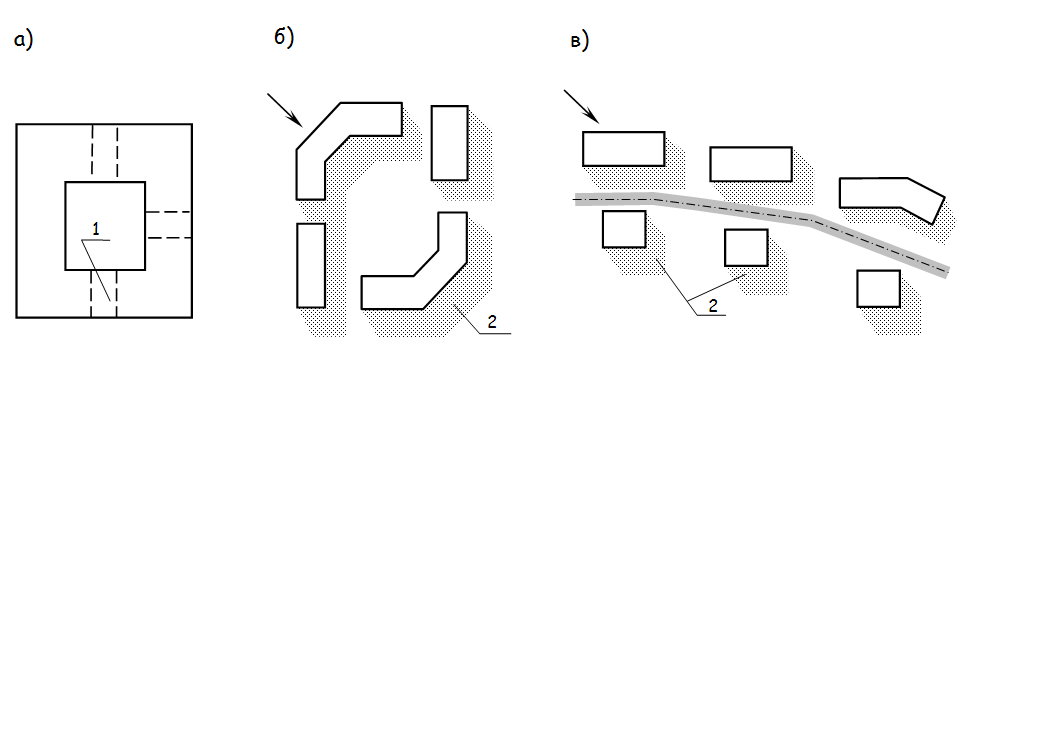

Рисунок 5.6 – Виды застройки
а) закрытая; б) частично закрытая; в) полностью открытая;
1 – въезд – арка; 2 – зона ветровой тени
