Результаты вычислений ускорений и сил натяжения.

Первая серия измерений m2=210,2г			Вторая серия измерений m2=220,2г				Третья серия измерений m2=230,2г
,	,	,		,	,	,		,	,	,

Вопросы и задачи.

1.Радиус-вектор, координаты, путь, перемещение, уравнение траектории.

2. Закон движения материальной точки. Вектор мгновенной скорости. Мгновенное ускорение.

3. Движение тела по окружности. Угловая скорость и угловое ускорение.

4. Связь между линейными и угловыми кинематическими параметрами.

5. Второй закон Ньютона – уравнение движения частицы.

6. Закон равнопеременного движения.

7. Закон равнопеременного движения тела, брошенного под углом к горизонту со скоростью V₀.

8. Найти ускорение тела, которое движется по закону .

9. Закон движения тела имеет вид . Найти путь, пройденный телом за вторую секунду движения.

10. Закон движения тела имеет вид . Найти скорость тела в момент времени c.

11.Тело движется так, что скорость изменяется по закону . Найти путь, пройденный телом за 2 секунды.

12. Диск радиусом см вращается так, что закон движения имеет вид . Найти линейную скорость точек обода диска в момент времени с.

13. Материальная точка вращается с угловой скоростью , где =0,06рад/с³. Найти угловую скорость и угловое ускорение в момент времени t₁=10с.

14. В машине Атвуда масса первого тела г (см. рис. 1), ускорение тела найти натяжение нити .

15. В машине Атвуда масса второго тела г (см. рис. 1), ускорение тела . Найти натяжение нити .

Лабораторная работа № м.03 Законы сохранения при упругих соударениях

Цель работы:

1. Измерить долю переданной механической энергии в процессе со­ударения двух шаров.

2. Измерить время и среднюю силу удара. Построить график зависимости изменения энергии шара от силы удара и оценить деформацию шара при ударе.

Аппаратура: измерительная система (ИСМ), таймер, транспортир для изме­рения углов.

Описание эксперимента

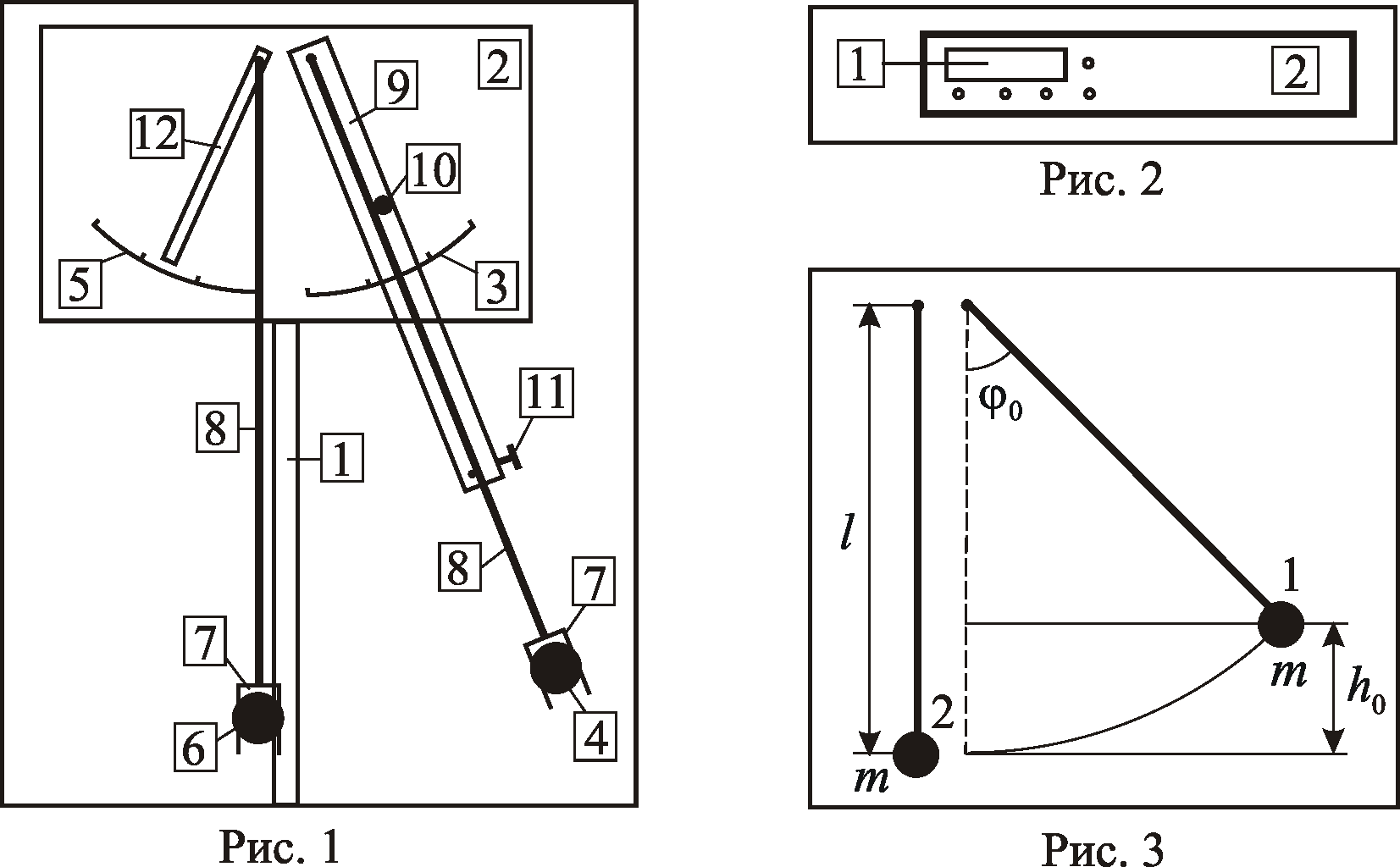

Лабораторная установка предназначена для измерения угловых коор­динат положения шаров и времени их соударения. На стойке 1 смонтиро­вана панель 2 с двумя шкалами для измерения углов (рис. 1). С по­мощью шкалы 3 определяется начальная угловая координата правого шара 4, шкала 5 предназначена для измерения угловой координаты левого шара 6 по­сле удара. Шары вставляются в держатели 7, укрепленные на легких стерж­нях 8.

Указатель отклонения 9 правого шара устанавливают в заданной угло­вой координате и фиксируют винтом 10. На этом указателе 9 смонтировано спусковое устройство, позволяющее зацепить подвес шара и потом поворо­том головки 11 освободить его. Подвес левого шара перемещает при своем движении указатель угловой координаты 12.

В процессе соударения шары касаются друг друга и замыкают электри­ческую цепь таймера, измеряющего время соударения. Это время фиксиру­ется таймером 1 измерительной системы 2 (рис. 2).

Таким образом, на тонких стержнях одинаковой длины подвешива­ются два одинаковых по размеру и массе металлических шара (рис. 3). Шары крепятся так, что в состоянии равновесия они касаются друг друга. Шар 1 (правый) отклоняют на угол , фиксируют в этом положении и затем отпускают. В положении равновесия происходит упругое соударение шаров. После соударения шар 2 (левый) отклоняется на угол .

В упражнении 1 измеряют углы отклонения и правого и левого шаров, рассчитывают долю механической энергии, которую налетающий (правый) шар передаёт покоящемуся до удара (левому) шару.

В упражнении 2 измеряют время соударения шаров . По времени соударения и углу отклонения левого шара после удара рассчитывают силу удара и оценивают деформацию шара при ударе.
