4.4. Розрахунок стику колон.

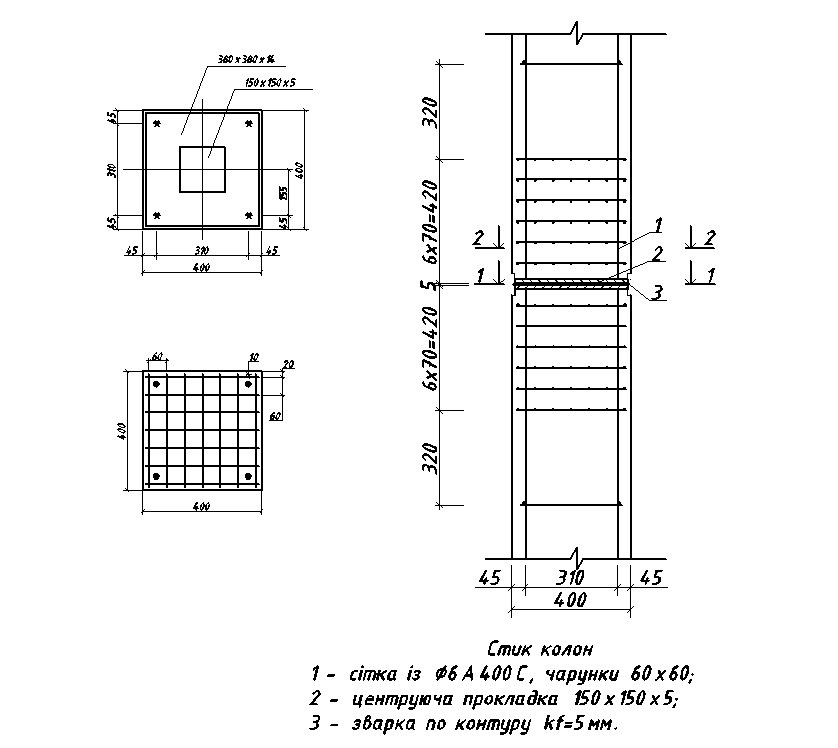

Колону стикуємо зваркою торцевих стальних листів, між якими при монтажі встановлюють центруючу прокладку товщиною 5 мм. Розрахункове зусилля приймаємо в стику по навантаженню другого поверху:
Nj=N2=2342.9·1,1=2577.2 кН.
З розрахунку на місцевий стиск має задовільнятися умова:
Для колони другого поверху маємо поздовжню арматуру 4 16А400С, C25/30. Оскільки поздовжня арматура обривається в зоні стику, то потрібне посилення кінців колон зварними поперечними сітками. Проектуємо сітки зі сталі класу А400С, 6мм, fyd=365МПа. Зварювання торцевих листів виконуємо електродами Е-42, fwf=180 МПа.
Розміри центруючої прокладки в плані:
с1=с2>b/3=400/3=133 мм.
Приймаємо прокладку розміром 150×150×5 мм.
Розміри торцевих листів в плані:
.
Зусилля в стику Nj передається через зварні шви по периметру торцевих листів і центруючу прокладку:
Визначаємо зусилля
,
яке можуть сприйняти зварні шви:
де
– загальна площа контакту.
Площа контакту по периметру зварного шва торцевих листів:
Площа контакту
під центруючою прокладкою:
Загальна площа контакту:
Визначаємо зусилля, що припадає на центруючу прокладку:
Потрібна товщина зварного шва по контуру торцевих листів:
де
Приймаємо товщину зварного шва 5 мм, що відповідає товщині центруючої пластини.
Визначаємо крок і переріз зварних сіток в торці колони під центруючою прокладкою. Вибираємо попередньо сітки зі стержнів 6А400С, Аs=0,283 см2, розмір сторони чарунки а = 6 см, число стержнів в сітці n=7, крок сіток s= 7 см.
Коефіцієнт насичення поперечними сітками:
Коефіцієнт ψ:
Коефіцієнт ефективності непрямого армування:
Перевіримо умову:
де
- приведена призматична міцність бетону,
що визначається за формулою:
де
Aloc,2=40·40=1600 см2.
Aloc,1= Aс=851,64 см2.
- площа бетону (ядра), закладеного
всередині контуру поперечних сіток.
Умова задовольняється, міцність торця колони забезпечена.
5. Розрахунок і констроювання центрально навантаженого фундаменту під колону.
5.1. Обчислення навантажень і зусиль.
Бетон класц C20/25: γb2 = 0,9, fcd = 14,5 МПа, fctd = 1,0 МПа.
Арматура класу А400С: fyd = 365 МПа, Е s = 2·105 МПа.
H1=1 м – глибина залягання фундаменту.
R0=0,65 МПа – розрахунковий опір грунту.
Розрахункове навантаження від колони першого поверху з врахуванням γn=1,1: N1=3691кН.
Визначаємо нормативне значення навантаження на фундамент:
- середній коефіцієнт надійності
по навантаженню.
5.2. Визначення розмірів плитної частини фундаменту.
Необхідна площа фундаменту:
Розміри сторони квадратного фундаменту в плані:
Приймаємо розміри підошви
фундаменту 2,3×2,3
м,
Визначаємо висоту фундаменту:
Де
Повна мінімальна висота фундаменту:
Висота фундаменту з умови зароблення колони в залежності від розмірів перерізу:
Із конструктивних міркувань, враховуючи необхідність надійної анкеровки поздовжніх стержнів арматури при жосткому встановлені колони в фундамент, висоту фундаменту рекомендується також приймати не менше:
=20мм
– діаметр поздовжніх стержнів колони;
=5
см – зазор між торцем колони і дном
стакану.
Приймаємо висоту фундаменту
=100
см.
Мінімальна робоча висота першої сходинки:
Конструктивно приймаємо
Перевіряємо відповідність робочої висоти нижньої сходинки фундаменту:
Мінімальне поперечне зусилля
,
що сприймається бетоном:
