1. Компонування конструктивної схеми збірного балкового перекриття.

Схема споруди: каркасно-в’язева (із зовнішніми несучими стінами). Ригелі поперечних рам на опорах жорстко з’єднані із крайніми цегляними стінами і середніми колонами.

Плити перекриття:

Попередньо плити напружені типів:

- ПТТ57.15 - Вр-ІІ

Поздовжній крок колон – 6м

Поперечний крок колон – 6,6м

Плити першого проміжку опираються на цегляну стіну з одного боку і на ригель з іншого.

Ригель двохполичковий нерозрізний марки з підрізкою ребра.

Колони каркасу поперечним січенням 400х400.

Фундаменти під колону окремі, монолітні.

В поперечному напрямку жорсткість споруди забезпечується по зв’язковій системі: вітрове навантаження сприймає перекриття, яке працює як горизонтальний диск.

Промисловий будинок в м. Чернігів, розмірами 54х19,8 м, на 3 поверхів, висота першого 5,4, другого і третього становить 3,6 м.

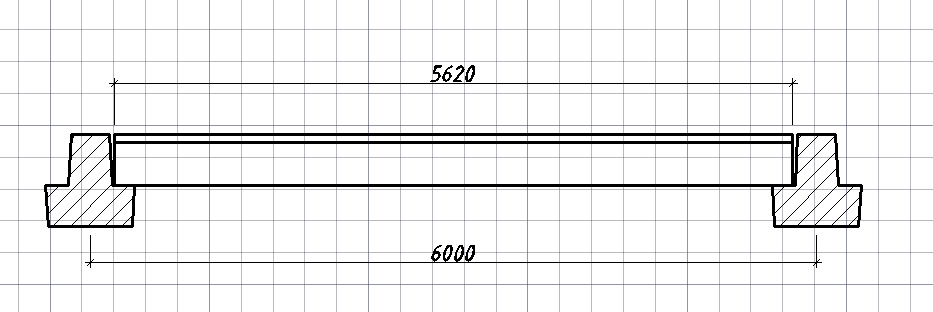

Мал. 1.1. Розрахунковий проліт плити

Мал. 1.2. Схема плити

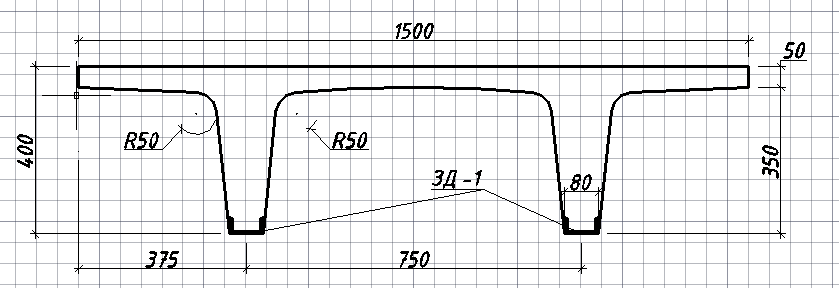

Мал. 1.3. Поперечний переріз плити

Мал. 1.4. Схема навантаження плити

2.Розрахунок і конструювання збірної попередньо напруженої залізобетонної плити з круглими порожнинами.

2.1.Обчислення навантажень на перекриття.

Збір навантаження на перекриття

Найменування	Характеристичне навантаження, кН/м2		γfm	Граничне навантаження,кН/м2
Міжповерхове перекриття
а) постійне (g)
1. Керамічна плитка ,t=12мм. ρ·(0,01)·t=3300·0,01·0,012=0,396		0,396	1,2	0,4752
2. Цементно піщана стяжка,t=30мм. ρ·(0,01)·t=1600·0,03·0,01		0,48	1,3	0,624
3. Звукоізоляція,t=60мм. ρ·(0,01)·t=1200·0,01·0,01		0,72	1,2	0,864
4. Гідроізоляція,t=3мм. ρ·(0,01·)t=600·0,003·0,01		0,018	1,3	0,023
5.Плита З/Б ПР 63.13-15,5 А600С		2,5	1,1	2,75
Всього постійне (g)		4,11		4,736
б) змінне (V)
Змінне на перекриття		12,5	1,2	15
Тривале 0,6хV		7,5	1,2	9
Короткочасне 0,4хV		5	1,2	6
Повне навантаження		q0=16,6		q=19,7
У тому числі тривале		q0l=11,6		ql =13,7

Повне розрахункове навантаження :

kН/м.

Розрахунковий проліт плити при її опиранні а=0,15 м

l₀ = l – а = 6000 – 150 = 5850 мм = 5,85 м.

Важкий бетон класу С20/25, 14.5МПа, 1.05МПа, 18.5 МПа, 1.6МПа, 23000МПа.

 Холоднотянута арматурна сталь класу Вр-II випускається діаметром 3-8мм. Характеристики міцності 8мм: Rsn =1175МПа ; Rs = 980МПа,Rsw = 785МПа, Rsc=500 МПа. Максимальний коефіцієнт умов роботи арматури, який враховує опір напруженої арматури вище умовної межі текучості η = 1,10. Модуль пружності арматури класу Вр-II - Еs = 200000 МПа.
