1.3. Относительные координаты
Построения выполняются таким образом, как будто начало координат находится в последней введенной точке и каждый раз переносится в очередную заданную точку. Такие координаты называются относительными.
Используя впереди специальный символ @ (на компьютерном жаргоне он называется «Собакой»), можно вводить как Декартовые, так и полярные относительные координаты. Этот символ находится на клавише с цифрой 2 (в английской раскладке клавиатуры) и вводится с клавиатуры комбинацией клавиш Shift+@.
1 .3.1. Относительные декартовы координаты
Относительные декартовы координаты на плоскости, представляют собой координаты X и Y, отсчитанные от предыдущей точки. Применение их особенно удобно при построении элементов чертежей, состоящих из линейных объектов, параллельных осям X и Y. Такие линии называются ортогональными (рис. 1.7).
Задание В. Создайте прямоугольник размерами 210x297 мм, расположенный вертикально, с использованием относительных декартовых координат.
Пошаговая инструкция:
Вызовите команду Отрезок (Line) на панели инструментов Рисование (Draw).
На запрос: Начальная точка: ( Specify first point) щелкните левой кнопкой мыши в любом месте графической зоны экрана ближе к ее левому нижнему углу. Таким образом, вы введете начало первого отрезка, указав его произвольно, не определяя точных координат.
На запрос: Следующая точка или [Отменить]: (Specify next point or [Undo]:) введите… @ 210,0.
Нажмите клавишу Enter.
На запрос: Следующая точка или [Отменить]): (Specify next point or [Undo]:) введите…@ 0,297.
Нажмите клавишу Enter.
На запрос: Следующая точка или [Замкнуть/Отменить]: (Specify next point or [Close/Undo]:) введите…@ -210,0.
Нажмите клавишу Enter (рис. 1.8).
Н
а запрос: Следующая точка или [Замкнуть/Отменить]: (Specify next point or[Close/Undo]) введите…@ 0,-297
Дважды нажмите клавишу Enter, чтобы закончить построение отрезков.
1.3.2. Относительные полярные координаты
Относительные полярные координаты на практике также имеют значительно большее применение, чем абсолютные. Удобны они в том случае, если известно расстояние и угол к последующей точке относительно предыдущей (рис. 1.9).

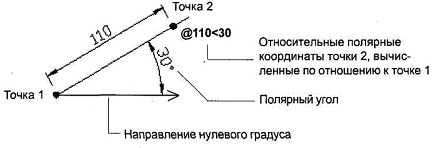

Рис. 1.9. - Определение относительных полярных координат точки 2 по отношению к точке 1
Задание Г. Построения с использованием относительных полярных координат
Создайте прямоугольник с размерами 210x297 мм, с использованием относительных полярных координат
Пошаговая инструкция:
Вызовите команду Отрезок (Line) на панели инструментов Рисование (Draw).
На запрос: Начальная точка: (Specify first point:) щелкните левой кнопкой мыши в любом месте графической зоны экрана ближе к ее левому нижнему углу. Таким образом, вы введете начало первого отрезка, указав его произвольно, не определяя точных координат.
На запрос: Следующая точка или [Отменить]: (Specify next point or [Undo]:) введите…@210<0.
Нажмите клавишу Enter.
На запрос: Следующая точка или [Отменить]: (Specify next point or [Undo]:) введите… @297<90.
Нажмите клавишу Enter.
На запрос: Следующая точка или [Замкнуть/Отменить]: (Specify next point or [Close/Undo]:) введите…@210<180.
Тот же результат будет, если координату этой точки задать следующим образом @-210<0.
Нажмите клавишу Enter.
На запрос: Следующая точка или [Замкнуть/Отменить]: (Specify next point or [Close/Undo]) введите…@297<270.
Эту координату можно также ввести следующим образом @297<-90.
Дважды нажмите клавишу Enter, чтобы закончить построение отрезков.
В целях закрепления данного материала, откройте папку 1, из прилагаемого диска и выполните задания -1, 2, 3.
