Выбор схемы обработки исходной воды
Выбор схемы обработки воды для котлов обуславливается:
Качеством исходной воды;
Требованиями к качеству пара, котловой и питательной воды.
Для выбора схемы обработки определим основные показатели водно-химического режима парового котла:
Величина продувки котла
-
(2.4.1)
Где
- сухой остаток обработанной воды, мг/кг.
Для
Na-катионирования
;
-
доля обработанной воды в питательной;
-
сухой остаток котловой воды, мг/кг
-
(2.4.2)
Где
- расход химобработанной воды, м3/ч;
-
расход питательной воды воды, м3/ч;
Относительная щелочность котловой воды равна относительной щелочности обработанной воды и определяется по формуле:
-
(2.4.3)
Где
- относительная щелочность обработанной
воды, мг-экв/кг. Для схемы натрий-катионирования
принимается равной щелочности исходной
воды
мг-экв/кг.
Содержание углекислоты в паре при использовании деаэратора с барботажем определяется по формуле:
-
(2.4.4)
Где
- доля разложения Na2CO3
в котле
=0,7;
-
доля разложения Na2CO3
в котле
=0,4
При
;
и
оптимальным способом очистки воды
является натрий-хлор-ионирование. В
качестве первой ступени ХВО выступает
Na-катионитный
фильтр, в качестве второй – Na-Cl-ионитный.
Подбор натрий-катионитных фильтров
Расчет и выбор Na-катионитных фильтров ведется на основе следующих данных:
производительность установки Gхво, м3/ч;
общая жесткость воды, поступающей на фильтры Жо, г-экв/ м3;
остаточная жесткость воды после фильтров Жост, г-экв/ м3.
Технологические данные для расчета Na-катионитных фильтров приведены в таблице 2.5.1.
Таблица 2.5.1 – Технологические данные для расчета натрий-катионитных фильтров
Показатель |
Фильтр первой ступени |
Фильтр второй ступени |
Высота слоя катионита, м |
2 – 2,5 |
1,5 |
Крупность зерен катионита, мм |
0,5 – 1,1 |
0,5 - 1,1 |
Скорость фильтрования, м/ч, нормальная, в скобках максимальная (при регенерации одного из фильтров), при жесткости, мг-экв/л: до 5 до 10 |
25 (35) 15 (25) |
40 (50) |
Взрыхляющая промывка катионита: Интенсивность, кг/(м2с), при крупности зерен катионита, мм 0,5 – 1,1 0,8 – 1,2 продолжительность2, мин |
4 5 30 (15) |
4 5 30 (15) |
Удельный расход поваренной соли на регенерацию сульфоугля, г/г-экв, при двухступенчатом натрий-катионировании и жесткости обрабатываемой воды, мг-экв/л: до 5 до 10 |
100 – 120 120 –200 |
300 - 400 |
Концентрация регенерационного раствора, % |
5 - 8 |
8 - 12 |
Скорость пропуска регенерационного раствора, м/ч |
3 - 4 |
3 - 5 |
Отмывка катионита от продуктов регенерации: скорость пропуска отмывочной воды через катионит, м/ч удельный расход отмывочной воды, м3/м3, при загрузке фильтра: сульфоуглем катионитом КУ-2 |
6 – 8
4 6 |
6 – 8
6 8 |
Подберем диаметр фильтра по скорости фильтрования. Рассчитаем живое сечение фильтра:
-
(2.5.1)
где
- скорость фильтрования. Принимаем
;
- производительность фильтра, м3/ч;
a – количество фильтров. Количество фильтров принимаем равное трем, один из которых является резервным и в расчете не участвует.
Исходя
из рассчитанного живого сечения, выбираем
стандартный фильтр с ближайшим сечением,
диаметром Dу=700мм
с площадью фильтрования
.
Это фильтр ФИПа I-0,7-0,6-Na производства
саратовского завода энергетического
машиностроения. Габаритные размеры
фильтра приведены на рисунке 2.5.1.
Проверяем выбранный типоразмер фильтра
по нормальной скорости (когда оба фильтра в работе):
(2.5.2)
по максимальной скорости (когда один из фильтров регенерируется):
Нормальная и максимальная скорости лежат в рекомендуемых и допустимых пределах соответственно.
Количество солей жесткости, удаляемое в Na-катионитных фильтрах:
-
(2.5.3)
где
– общая жесткость воды, поступающей на
фильтр, г-экв/м3;
Число регенераций натрий-катионитного фильтра в сутки:
-
(2.5.4)
Где
– высота слоя катионита, м. Принимаем
;
– рабочая
обменная способность катионита. Принимаем
.
Следовательно, регенерацию натрий-катионитного фильтра необходимо проводить два раза в сутки.
Расход соли на одну регенерацию определяется по выражению:
-
(2.5.5)
Где
– удельный расход соли на регенерацию,
г/г-экв обменной способности катионита.
Принимаем
.
Учитывая, что регенерация проводится 8% раствором соли, количество воды на одну регенерацию:
-
(2.5.6)

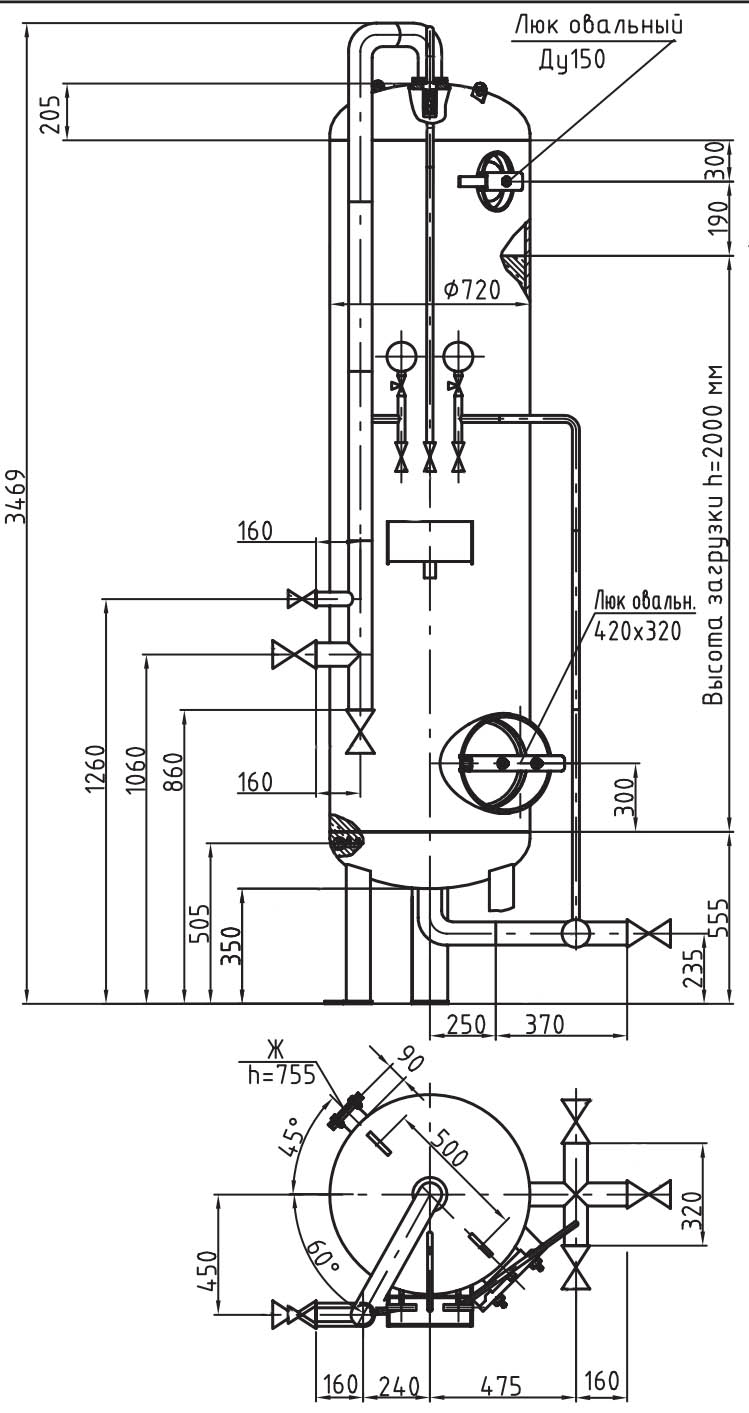

Рисунок 2.5.1 – Габаритные размеры фильтра ФИПа I-0,7-0,6-Na
