Суммарные отклонения и допуски формы и расположения поверхностей

Суммарным отклонением формы и расположения называется откло­нение, являющееся результатом совместного проявления отклонения формы и отклонения расположения рассматриваемой поверхности или рассматриваемого профиля относительно заданных баз.

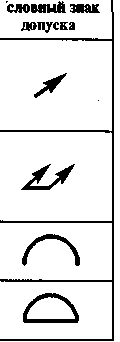

Суммарные отклонения и допуски формы и расположения поверхностей

Наименование отклонения	Наименование допуска	У
Радиальное биение Торцевое биение Биение в заданном направ-1ении	Допуск радиального биения Допуск торцевого биения Допуск биения в заданном на­правлении
Полное радиальное биение Полное торцевое биение	Допуск полного радиального биения Допуск полного торцевого биения
Отклонение формы заданного трофиля	Допуск формы заданного про­филя
Отклонение формы заданной товерхности	Допуск формы заданной поверх­ности

Количественно суммарные отклонения оцениваются по точкам реальной нормируемой поверхности относительно прилегающих ба­зовых элементов или их осей.

Предел, ограничивающий допускаемое значение суммарного от­клонения формы и расположения, называется суммарным допуском формы и расположения.

Поле суммарного допуска формы и расположения — это область в пространстве или на заданной поверхности, внутри которой дол­жны находиться все точки реальной поверхности (профиля) в пределах нормируемого участка. Это поле имеет заданное номи­нальное положение относительно баз. Суммарный допуск относит­ся ко всей поверхности или профилю любого сечения в том случае, если не задан нормируемый участок.

ЗАВИСИМЫЕ И НЕЗАВИСИМЫЕ ДОПУСКИ

Независимым называется допуск расположения или формы — до­пуск, числовое значение которого постоянно для всей совокупнос­ти деталей, изготавливаемых по данному чертежу, и не зависит от действительного размера рассматриваемого или базового элемента.

Эти допуски применяют тогда, когда требуется обеспечить не только сборку сопрягаемых поверхностей, но и обеспечить правиль­ное функционирование (отсутствие биения, выдержать равномер­ность зазора, герметичность и т. д.). Независимые допуски назнача­ются при нормировании требований к расположению посадочных мест под подшипники качения, допуски отверстий под валы зубча­тых передач, допуски соосности направляющих и рабочих поверх­ностей и т. д. Если в обозначении или тексте нет специальных ука­заний, такой допуск считается независимым. При независимых до­пусках расположения годность изделия по данному параметру проверяют универсальными измерительными средствами, а из­мерения должны осуществляться таким образом, чтобы на результаты измерения не влияли отклонения размеров элементов, расположение которых определяется.

Зависимым допуском расположения или формы называется переменный допуск расположения или формы, минимальное значе­ние которого указывается в чертеже или технических требованиях и которое допускается превышать на величину, соответствующую от­клонению действительного размера прилегающего рассматриваемого и (или) базового элемента данной детали от наибольшего предельного размера вала или наименьшего предельного размера отверстия. назначение зависимых допусков не всегда возможно с конструктив­ной точки зрения.

Как правило, эти допуски рекомендуется назначать в тех случа­ях, когда требуется обеспечить только собираемость (допуски расположения сквозных отверстий под крепление детали, допуски соосности ступенчатых валов и втулок с зазором и т. д

38 Шероховатость. Основные понятия.

ОБЩИЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

Волнистость и шероховатость поверхности — это периодически повторяющиеся выступы и впадины на поверхности. Отличие меж­ду погрешностями формы, волнистостью и шероховатостью можно условно разделить по отношению шага неровностей S_w к высоте неровностей W_z.

Если то такие отклонения относят к шероховатости

поверхности, если — к волнистости, а,при

к отклонениям формы. Естественно, что такое разделение не явля­ется строгим.

Шероховатостью поверхности называют совокупность неровностей с относительно малыми шагами, образующих рельеф поверхности детали и рассматриваемых в пределах базовой длины /.

Шероховатость обработанной поверхности является следствием пластической деформации поверхностного слоя при образовании стружки, копирования неровностей кромок режущего инструмента и трения его о деталь, вибраций, неоднородности материала заго­товки и других причин. Количественно шероховатость поверхности устанавливается независимо от способа ее обработки.

ПАРАМЕТРЫ ШЕРОХОВАТОСТИ

ГОСТ 2789—73 предусматривает следующие параметры для оцен­ки шероховатости поверхности детали:

высотные:

R_а — среднее арифметическое отклонение профиля,

R_z — высота неровностей профиля по 10 точкам,

R_max — наибольшая высота профиля;

шаговые:

S — средний шаг неровностей профиля по вершинам,

S_m — средний шаг неровностей профиля по средней линии,

t_p — относительная опорная длина профиля.

Определение этих параметров производится в пределах базовой длины.

Базовой линией (поверхностью) называется линия (поверхность) заданной геометрической формы, определенным образом проведен­ная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности.

Базовая длина I — это длина базовой линии, используемая для вы­деления неровностей, характеризующих шероховатость поверхности, и для количественного определения ее параметров.

Базовые длины устанавливаются с учетом эксплуатационных осо­бенностей. Так как базовая длина позволяет учесть только те неровности, шаг которых меньше базовой длины, то числовые зна­чения базовых длин определяются по неровностям, свойства которых нормируются.

Для многих типов поверхностей, обработанных различными мето­дами, неровности, относимые к шероховатости, имеют устойчивую связь средних шагов с высотными параметрами, что позволяет увязать зна­чения базовой длины со значениями высотных параметров (табл.).

Средней линией профиля т называется базовая линия, имеющая форму номинального (геометрического) профиля поверхности и де­лящая действительный профиль так, что в пределах базовой длины / сумма квадратов расстояний у_х, у₂, ..., у_п точек профиля до этой линии минимальна.

В системе М числовые значения параметров шероховатости определяются следующим образом.

Среднее арифметическое отклонение профиля R_a — среднее арифметическое из абсолютных значений отклонений профиля у в пределах базовой линии.

ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ

Структура условного обозначения шероховатости на чертежах

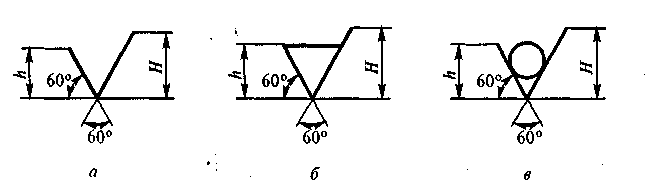

Условные знаки для обозначения шероховатости

В обозначении шероховатости поверхности, вид обработки которой конструктором не устанавливается, применяется знак на рис. а.

В обозначении шероховатости поверхности, которая должна быть образована удалением слоя материала, например точением, сверлением, полированием и т. п., применяют знак, указанный на рис, б.

В обозначении шероховатости поверх­ности, которая должна быть образована без удаления слоя материала, например литьем, волочением, штамповкой и т. п., применяют знак, указанный на рис в. Этим же знаком обозначаются поверхности, которые не обрабатываются по данному чертежу.

Значение параметра шероховатости по ГОСТ 2789 указывают в обозначении шеро­ховатости:

• для параметра Ra — без символа, например 0,1

• для остальных параметров — после соответствующего символа, например:

При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например:

При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min»

При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы зна­чений параметра, размещая их в две строки, например:

В верхней строке приводят значение параметра, соответствую­щее более грубой шероховатости.

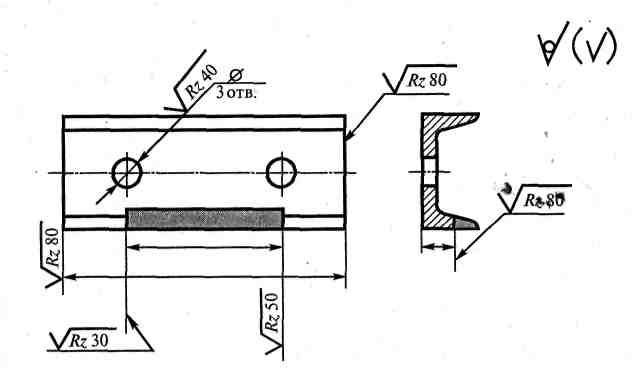

Обозначение шероховатости части поверхностей, не обрабатываемых по данному чертежу
