3.2 Установка зв'язку з внп-8.
3.2.1 Вибрати послідовний порт зв'язку з ВНП-8 у випадаючому списку «Порт зв'язку».
3.2.2 Натиснути кнопку «Встановити зв'язок» на панелі інструментів.
(При установці зв'язку оператор отримує доступ до команд керування режимами випробувань і технологічними командами).
3.3 Установка схеми з'єднання.
3.3.1 Натиснути кнопку «Установка схеми з'єднання» на панелі інструментів. Вид головного вікна програми при обраному режимі наведено на рис. 3.

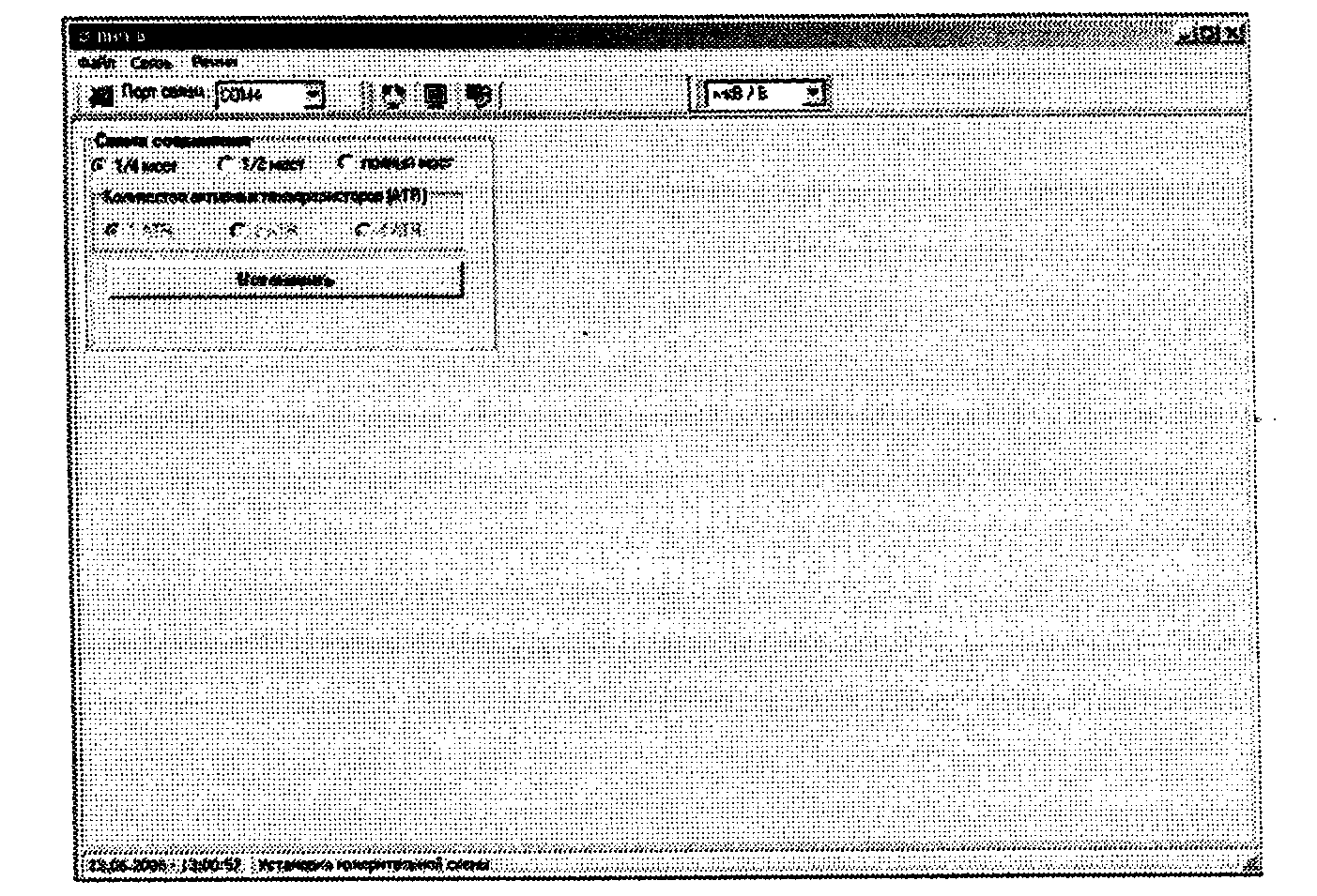

Рисунок 3 - Головне вікно програми в режимі
«Установка схеми з'єднання»
3.3.2 З запропонованого списку вибрати схему з'єднання - міст, 1/2 і 1/4 мости, і кількість активних тензорезисторів - 1, 2, 4.
3.3.3 Натиснути кнопку «Встановити».
3.4 Калібрування.
3.4.1. Натиснути кнопку «Калібрування» на панелі інструментів. Вид головного вікна програми при обраному режимі наведено на рис. 4.
3.4.2. Підключити калібратор до одного з вимірювальних каналів.
3.4.3. У вікні «Номер каналу» встановити номер обраного вимірювального каналу.
Рисунок
4 - Головне вікно додатку в режимі
«Калібрування»
3.4.4. «Встановлення нуля».
1. Встановити вихідний сигнал калібратора близький до нуля.
2. Прочитати регістр зсуву АЦП натиснувши кнопку «Чт».
3. Провести вимірювання нуля калібратора натиснувши кнопку «Вимір нуля калібратора».
4. Встановити значення регістра зсуву АЦП таким чином, щоб виміряне значення було близьке до нуля і натиснути кнопку «Зп» (у регістрі зсуву використовуються 2 молодших розряду).
5. Ввести дійсне значення нуля калібратора у вікні «Зразкове значення».
6. Натиснути кнопку «Встановити значення нуля».
При цьому розраховується поправка, що використовується для корекції результатів вимірювань.
3.4.5. Встановлення «межі вимірювання».
1. Встановити вихідний сигнал калібратора відповідний межі вимірювання.
2. Провести вимірювання вихідного сигналу калібратора натиснувши кнопку «Вимір макс, калібратора».
3. Ввести дійсне значення вихідного сигналу калібратора у вікні «Зворотне значення».
4. Натиснути кнопку «Встановити межу виміру». При цьому розраховується коефіцієнт перетворення вихідного сигналу АЦП (мВ) у відносних величинах
3.5 Опитування каналів
Натиснути кнопку «Опитування каналів» »на панелі інструментів.
Зразок головного вікна програми при обраному режимі наведено на рис. 4.

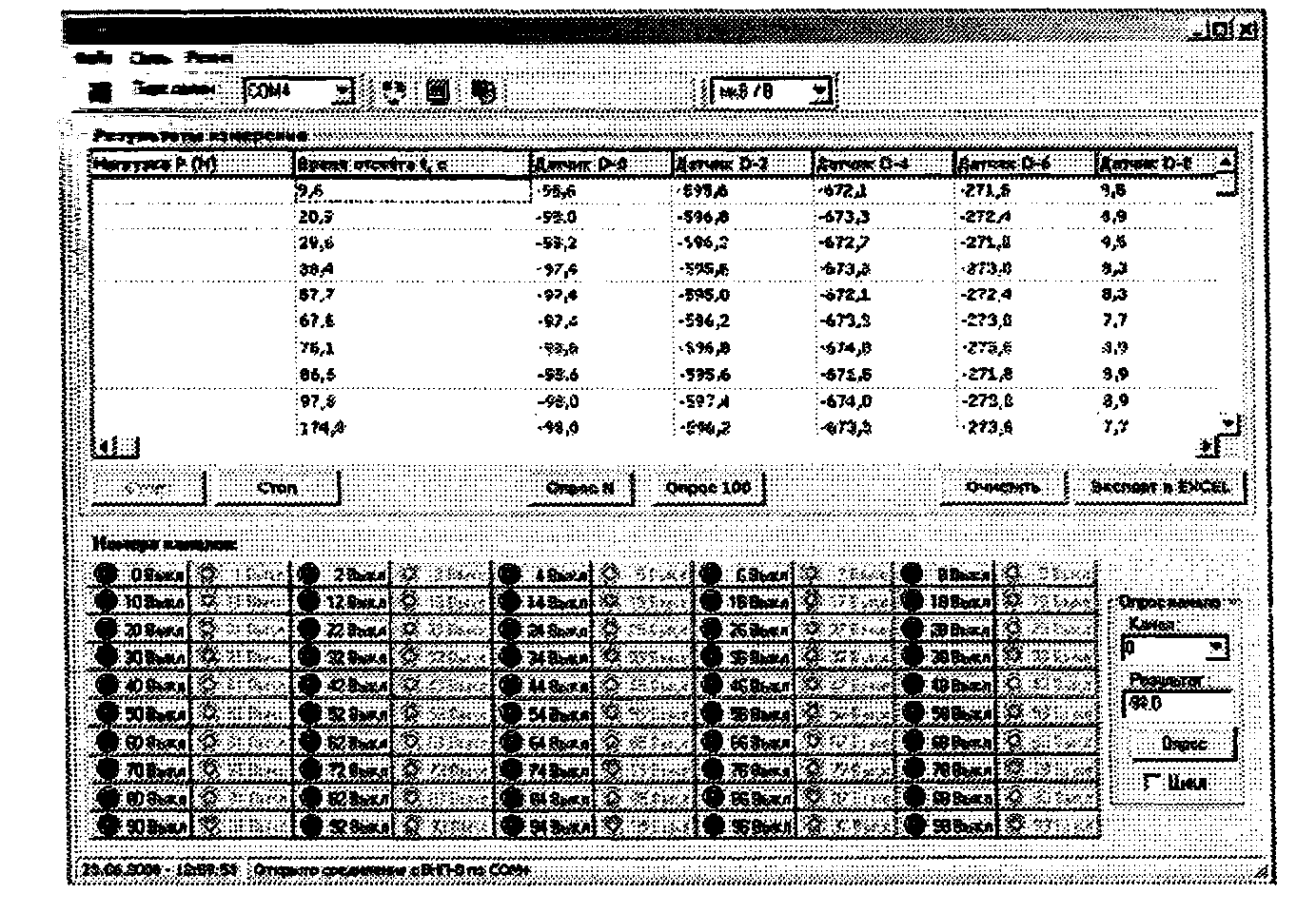

Рисунок 4 - Головне вікно програми в режимі «Опитування каналів».
3.5.1 Одноразове опитування одного каналу
1. У вікні «Канал» панелі «Опитування каналу» встановити номер обраного вимірювального каналу.
2. Натиснути кнопку "Опитування".
3. Результат вимірювання буде відображений у вікні «Результат».
3.5.2 Циклічне опитування одного каналу
1. У вікні «Канал» панелі «Опитування каналу» встановити номер обраного вимірювального каналу.
2. Вибрати циклічний режим опитування, виділивши вікно «Цикл».
3. Натиснути кнопку "Опитування".
4. Результати вимірювань будуть відображатися у вікні «Результат».
5. Для припинення циклічного опитування необхідно зняти виділення вікна «Цикл» і натиснути кнопку «Стоп».
3.5.3 Одноразовий опитування всіх каналів.
1. Натиснути кнопку «Старт» (при цьому проводиться скидання часу відліку).
2. Натиснути кнопку «Опитування 100».
3. Результати вимірювань сигналів всіх каналів будуть відображені в таблиці «Результати вимірювань».
4. Горизонтальна смуга прокрутки дозволяє перегляд результатів по всіх каналах, а вертикальна - по всіх вимірах.
5. Для очищення таблиці необхідно натиснути кнопку «Очистити».
3.5.4 Одноразове опитування обраних каналів.
1. Натиснути кнопку «Старт» (при цьому проводиться скидання часу відліку).
2. Натисканням кнопок «Номери каналів» вибрати необхідні канали.
3. Натиснути кнопку «Опитування N».
4. Результати вимірювань сигналів обраних каналів будуть відображені в таблиці «Результати вимірювань».
5. Горизонтальна смуга прокрутки дозволяє перегляд результатів по всіх каналах, а вертикальна - по всіх вимірах.
6. Для очищення таблиці необхідно натиснути кнопку «Очистити».
