Інструкція роботи з багатоканальної тензометричної системи внп-8 для статичних випробувань об’єктів та вимірювання деформацій

1 Вимоги до системи

1. Апаратне забезпечення верхнього рівня системи ВНП-8 включає в себе:

- ІВМ - сумісний персональний комп'ютер:

- процесор Intel Celeron 800 МГц (мінімум);

- 128 МБ ОЗУ (мінімум);

- НЖМД 20 ГБ;

- видеоконтроллер;

- послідовний комунікаційний порт;

- монітор 15 '; - маніпулятор «миша»; - клавіатуру.

1.2 Програмне забезпечення верхнього рівня ВНП-8 включає в себе:

- системне ПО: операційну систему MS Windows ХР (2000) і MS Office 2000 "Exsel);

- корисне ПЗ. Основний виконуваний файл TestCars.exe, файл динамічно створеної бібліотеки VNP8_UART.dll і файл ініціалізації TestCars.ini.

2 Функції які виконуються

Програмне забезпечення верхнього рівня забезпечує:

- установку з'єднання з ВНП-8;

- видачу команд управління у ВНП-8;

- прийом і обробку даних з датчиків;

- формування звітної документації у форматі MS Excel;

- контроль стану вимірювальних модулів.

3 Порядок виконання операцій при роботі

При роботі з системою оператор повинен дотримуватися наступної послідовності дій:

1) запуск програми ВНП-8;

2) установка зв'язку з ВНП-8;

3) установка схеми з'єднання;

4) калібрування;

5) опитування каналів;

6) обробка результатів вимірювань;

7) розрив зв'язку з ВНП-8;

8) вихід з програми.

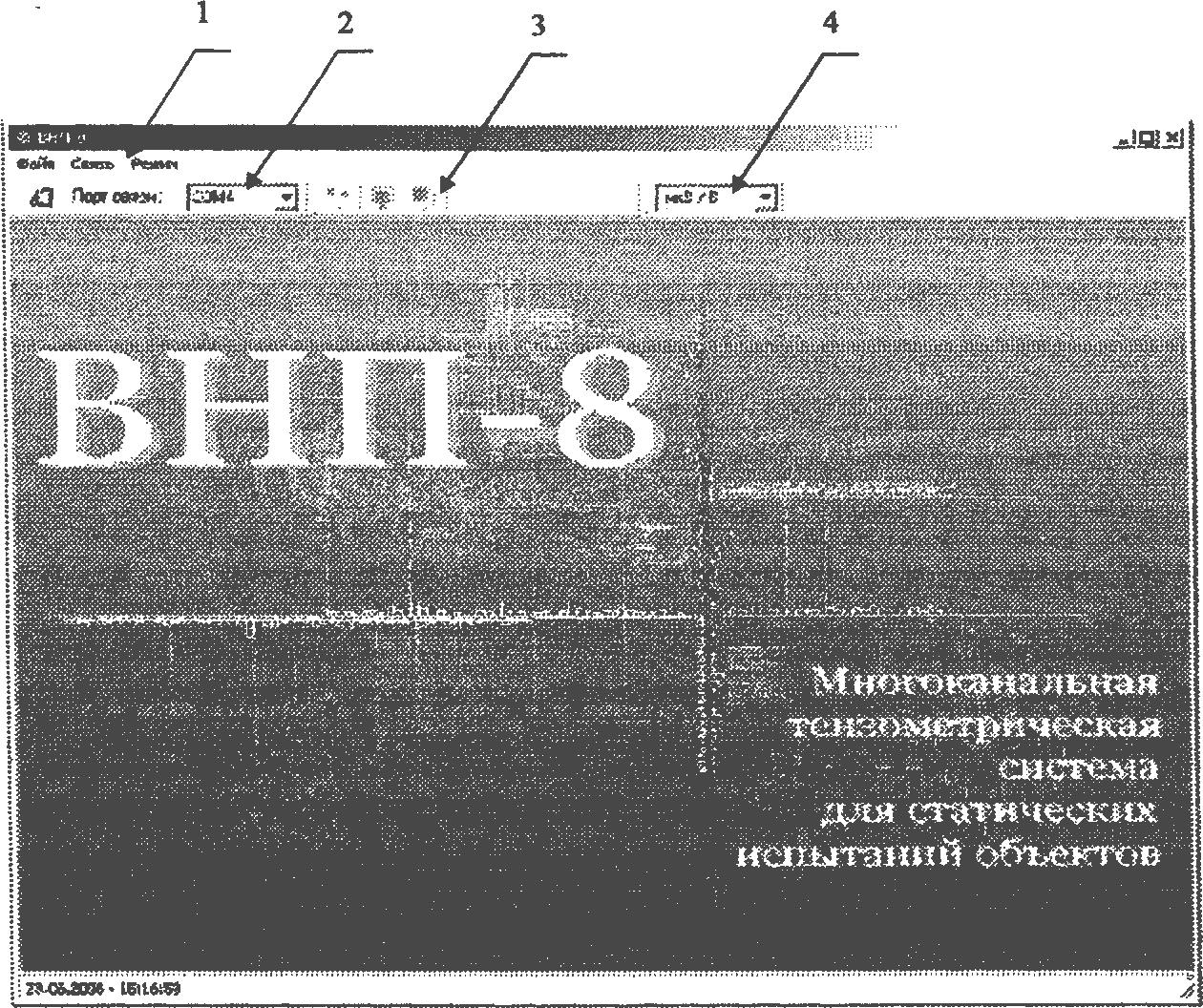

Рисунок 2 - Головне вікно програми

1 - головне меню, 2 - список портів з'єднання 3 - панелі інструментів, 4 - список одиниць вимірювання

3.1 Запуск програми внп-8.

3.1.1 Включити електроживлення на промисловому та персональному комп'ютерах.

3.1.2 На робочому столі (в меню «Пуск») вибрати ярлик ВНП-8, клікнути на ньому двічі. При запуску програми головне вікно програми має вигляд, представлений на рис. 2.

Головне меню і панелі інструментів

Опис пунктів головного меню наведено в таблиці 1.

Таблиця 1 - Пункти головного меню

Пункт меню	Підпункт	Виконувана дія
1	2	3
Файл	Експорт в EXCEL	Експорт в EXCEL результатів вимірювань
	Вихід	Вихід з програми
Зв'язок	Встановити зв'язок	Встановити зв'язок з ВНП-8
	Розірвати зв'язок	Розірвати зв'язок з ВНП-8
Режим 1	Установка схеми з'єднання	Установка схеми з'єднання - мостова, 1/2 і 1/4 мостова; вибір кількості активних тензорезисторів - 1, 2, 4. Типово обрана 1/4 мостова схема, 1 активний тензорезистор.
	Опитування каналів	Опитування усі каналів, обраних каналів, одного каналу
	Калібрування	Встановлення «0» та калібрування вимірювальних каналів

Всі команди головного меню дублюються кнопками панелей інструментів. Кнопки забезпечені відповідними підказками.
