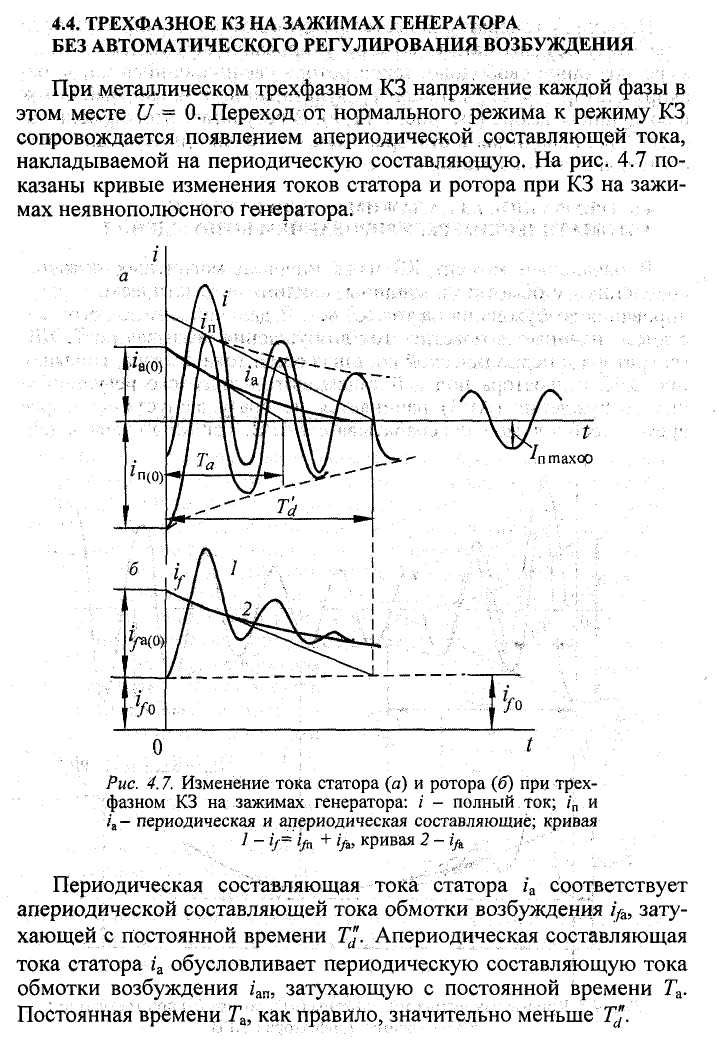

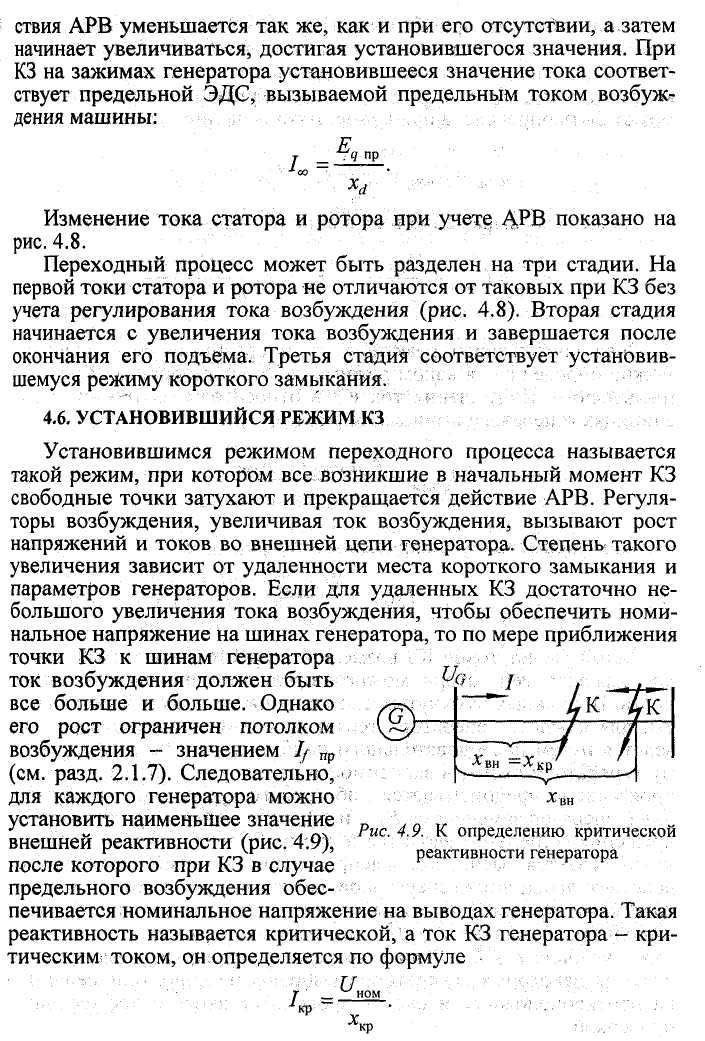

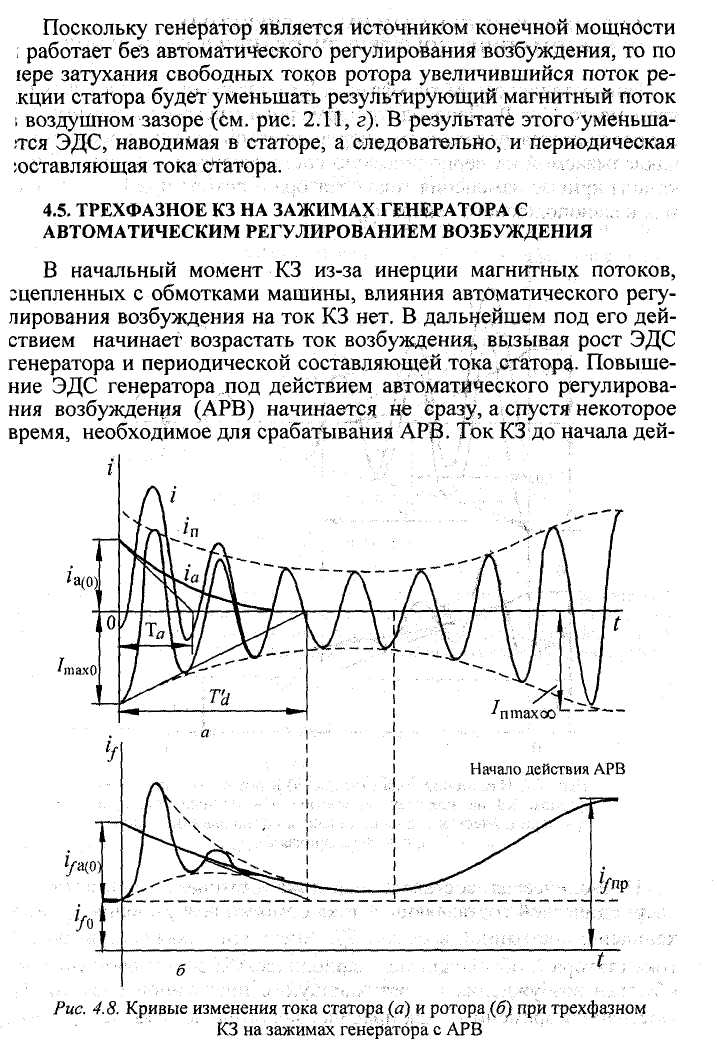

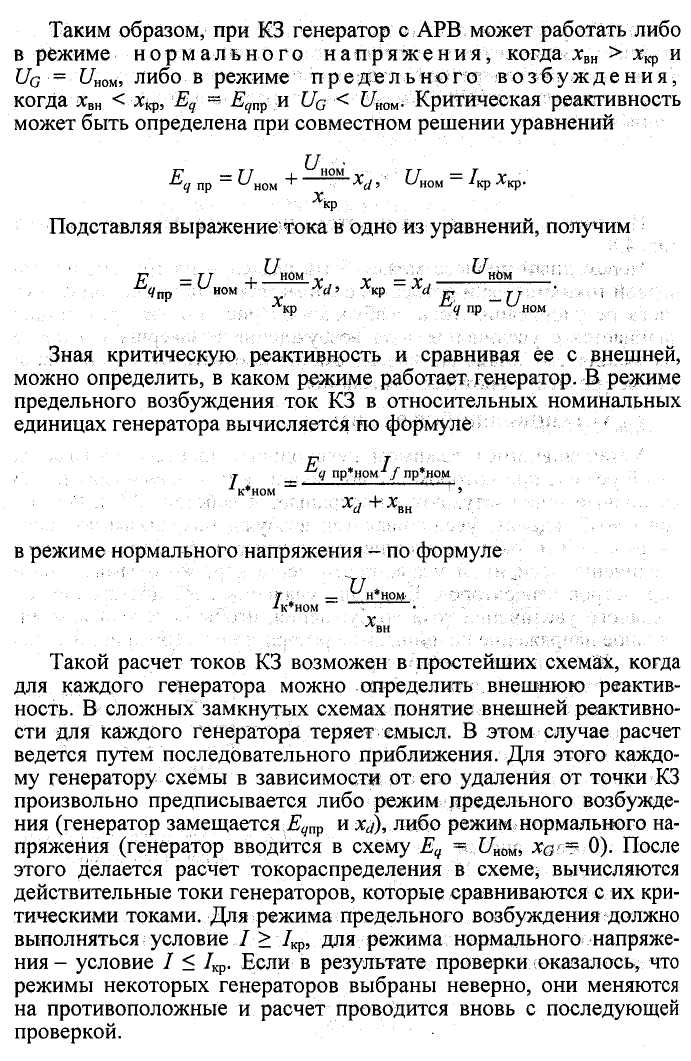

Лекция 4. Токи трехфазного короткого замыкания.

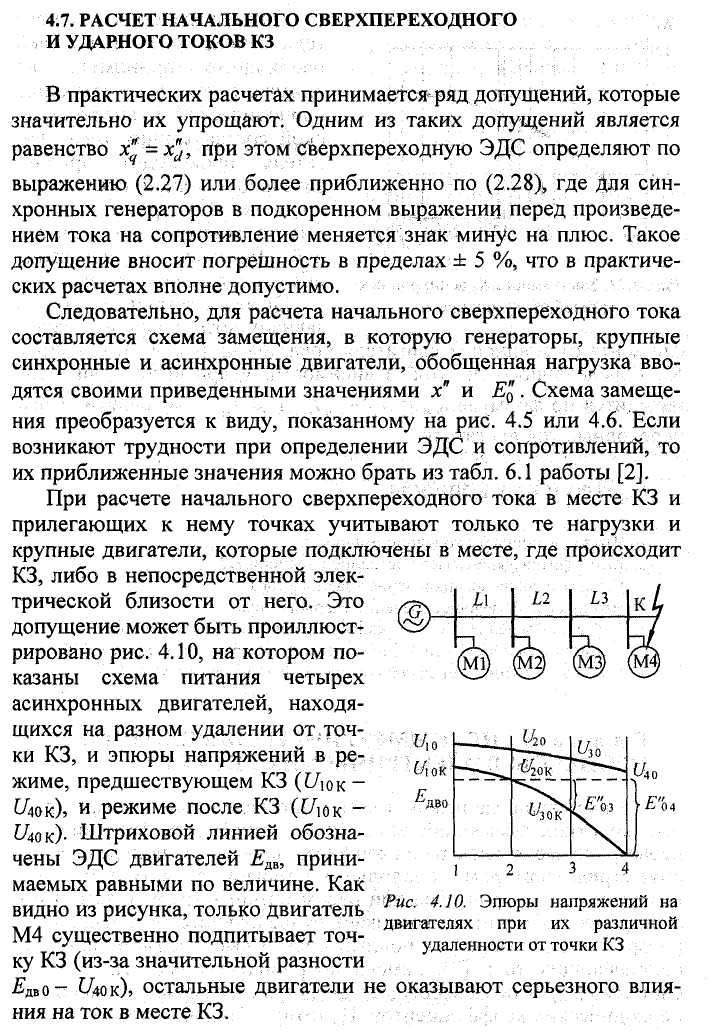

Лекция 5. Практические методы расчета токов трехфазного короткого замыкания.

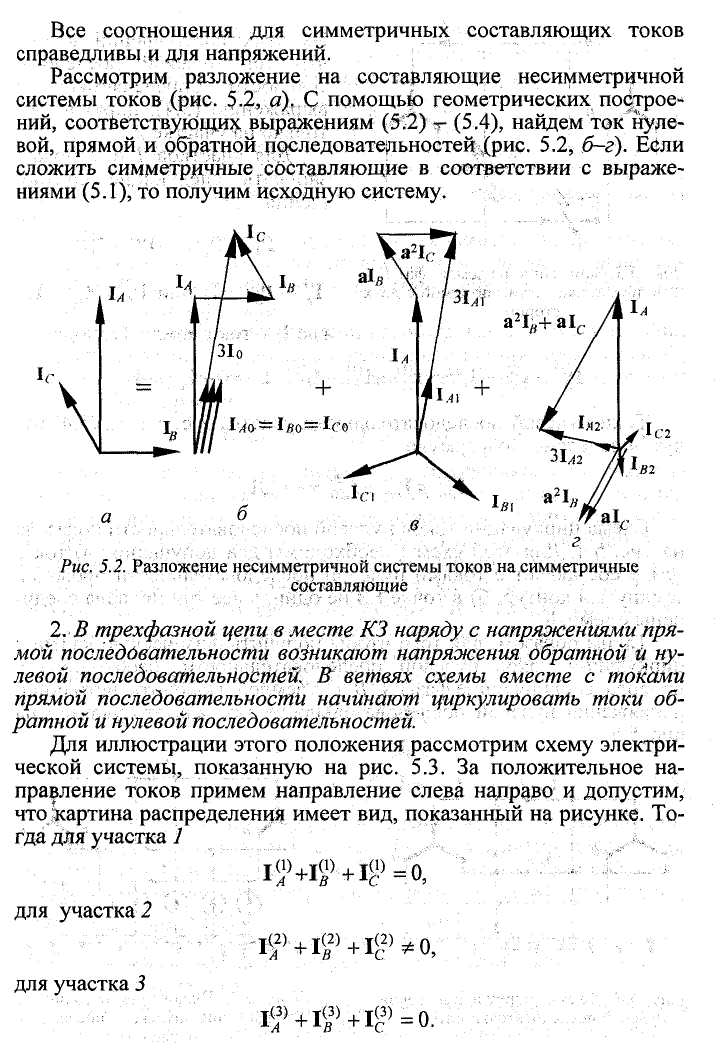

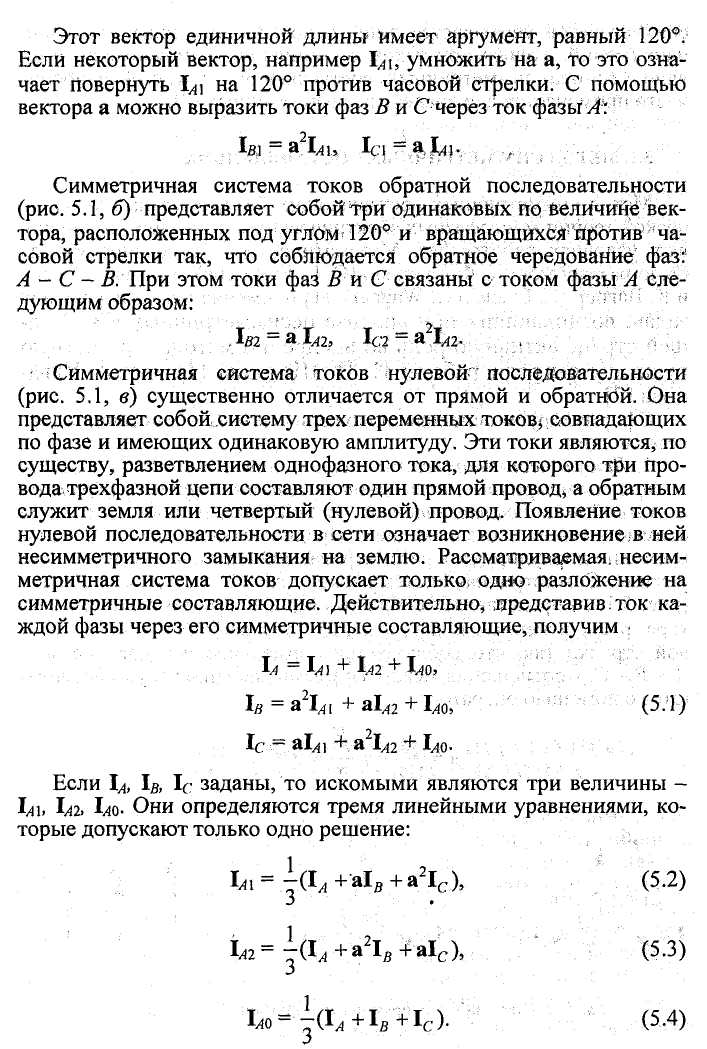

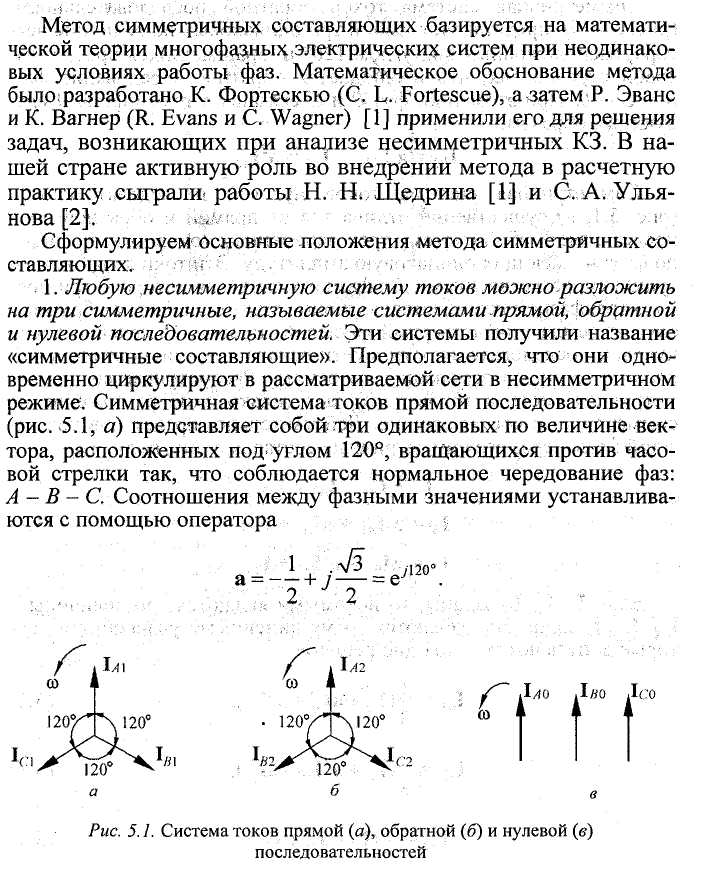

ния. ЭДС генераторов симметричны, т.е. не содержат обратной и нулевой составляющих. Отсюда следует, что: а) в электрических системах существуют только ЭДС прямой последовательности; б) токи обратной и нулевой последовательностей определяются только напряжениями в точке КЗ.

5. Между системами трех симметричных составляющих все­гда существует связь, задаваемая условиями короткого замыка­ния. Эта связь легко устанавливается путем перевода граничных условий короткого замыкания, заданных через действительные то­ки и напряжения, в условия, заданные через симметричные состав­ляющие.

Лекция 6. Особенности расчета переходных процессов при нарушении симметрии трехфазной цепи. Схемы замещения прямой, обратной и нулевой последовательности.

Первым этапом расчета любого несимметричного режима методом симметричных составляющих является составление схем замещения прямой, обратной и нулевой последовательностей.

Преобразуя эти схемы, находят суммарные сопротивления всех последовательностей, из схемы прямой последовательности опре­деляют суммарную ЭДС.

Схема прямой последовательности составляется так же, как для расчета симметричного режима (например, трехфазного КЗ).

Схема обратной последовательности по конфигурации анало­гична схеме прямой последовательности. Отличие состоит лишь в том, что в данном случае ЭДС всех генерирующих ветвей прини­маются равными нулю, а сопротивления прямой последовательно­сти электрических машин заменяются сопротивлениями обратной последовательности.

Схема нулевой последовательности существенно отличается от схем прямой и обратной, так как путь ее токов отличается от пути, по которому циркулируют токи прямой и обратной последователь­ностей.

Циркуляция токов нулевой последовательности возможна только в том случае, когда в схеме есть хотя бы одна заземленная нейтраль. Если таких нейтралей несколько, то образуются не­сколько замкнутых контуров. Элемент (реактор Р), включенный в нейтраль трансформатора, вводится в схему замещения своим ут­роенным сопротивлением. Это объясняется тем, что в нейтралях протекает утроенный ток и падение напряжения на сопротивлении реактора должно быть обеспечено в однолинейной схеме

замещения. Сопротивление нулевой последовательности линии существенно отличается от сопротивления прямой, поэтому оно введено значением дс/,₀. Если в схеме встречаются несколько параллельных цепей воздушных линий, то для учета взаимоиндукции между ними применяются схемы замещения, приведенные в рабо­те [2, прил. 8].

Начало схем прямой, обратной и нулевой последовательно­стей -точка, в которой объединены ветви с нулевым потенциалом. Конец схемы любой последовательности - точка возникновения несимметрии. При продольной несимметрии каждая схема имеет два конца, между которыми расположен источник несимметрии.
