Лекция 2. Токи короткого замыкания в системах электроснабжения. Общие указания к расчетам токов кз основные допущения, принимаемые при расчетах

Расчет переходного процесса в сложной электрической системе (какой является любая районная электрическая система) с учетом всех влияющих факторов - сложная и трудоемкая задача. Чтобы ее упростить, вводят ряд допущений. Однако те из них, которые справедливы при решении одной задачи, могут быть совершенно неприемлемы для другой. Поэтому ниже приводятся только те допущения, которые принимаются при решении большинства практических задач:

1. Сохранение симметрии трехфазной системы (она нарушается лишь в месте повреждения).

2. Пренебрежение токами намагничивания трансформаторов и автотрансформаторов.

  1. Отсутствие насыщения магнитных систем (т.е. линейность всех элементов схемы).

  2. Пренебрежение активными сопротивлениями. Исключение -расчет токов КЗ в сетях, выполненных проводами низкого сечения, в сетях до 1000 В и при оценке постоянных времени.

  3. Пренебрежение емкостными проводимостями линий. Исключение - расчет простых замыканий на землю.

  4. Учет нагрузок постоянными сопротивлениями.

7. Скорость вращения синхронных машин постоянна (для начальной стадии переходного процесса0,1..., 0.2 с),

8. Неучет сдвига по фазе векторов ЭДС расчетной схемы. Применение вычислительной техники для расчетов переходных процессов позволяет отказаться от некоторых допущений и тем самым повысить точность расчетов более полно учесть явления, характеризующие переходный процесс.

Составление схем замещения и расчет их параметров

Перед расчетом переходного режима электрической системы на основе ее принципиальной схемы составляют расчетную схему, которая отличается от принципиальной тем, что на ней в одно­линейном изображении показываются только те элементы, по которым возможно протекание аварийных токов или их составля­ющих. При наличии в расчетной схеме трансформаторов целесо­образно имеющиеся в ней магнитно-связанные цепи представить одной эквивалентной электрически связанной цепью. Схема заме­щения сложной электрической системы является соединением схем замещения отдельных ее элементов. В ней элементы соединены так же, как на расчетной схеме.

После составления схемы замещения рассчитываются ее параметры в именованных или относительных единицах, затем полученные значения приводятся к основной ступени напряжения.

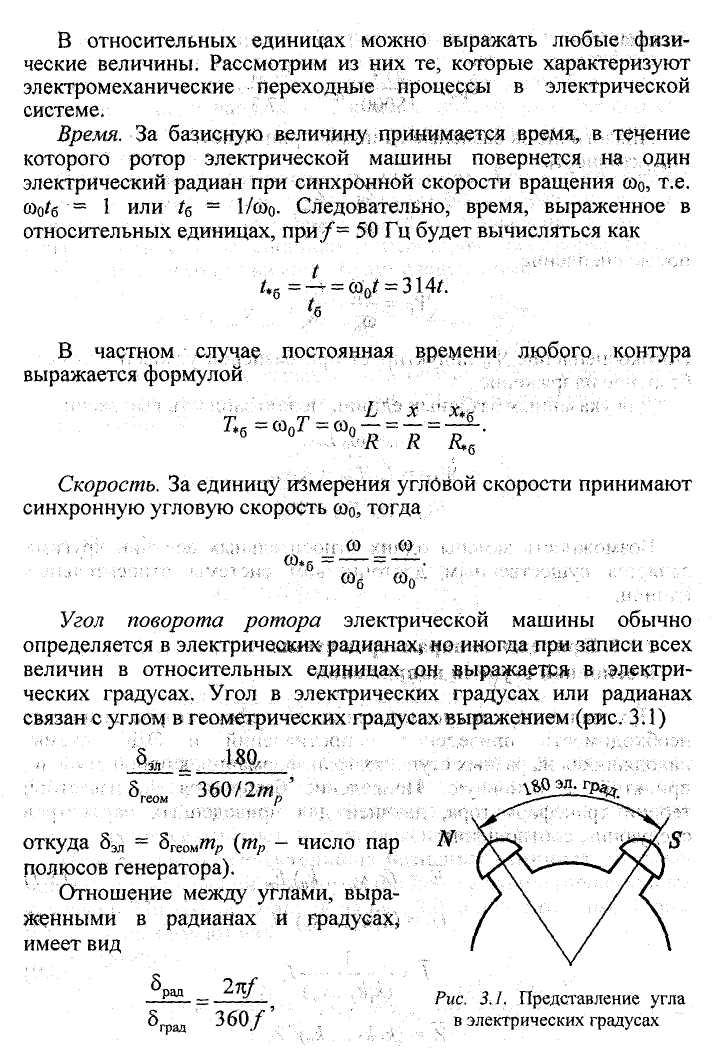

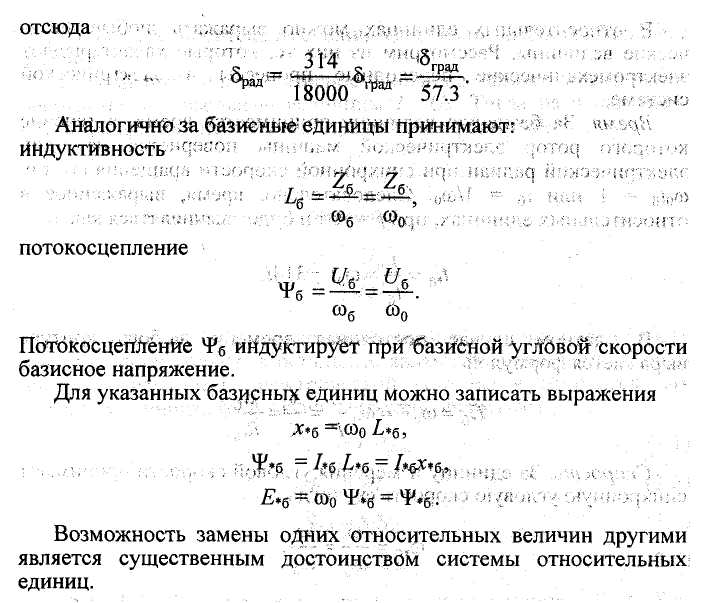

Система относительных единиц

Выражение электрических величин в относительных единицах широко применяется в теории электрических машин. Это обуслов­лено тем, что представление любой величины не в именованных, а относительных единицах существенно упрощает теоретические выкладки и придает результатам расчета большую наглядность.

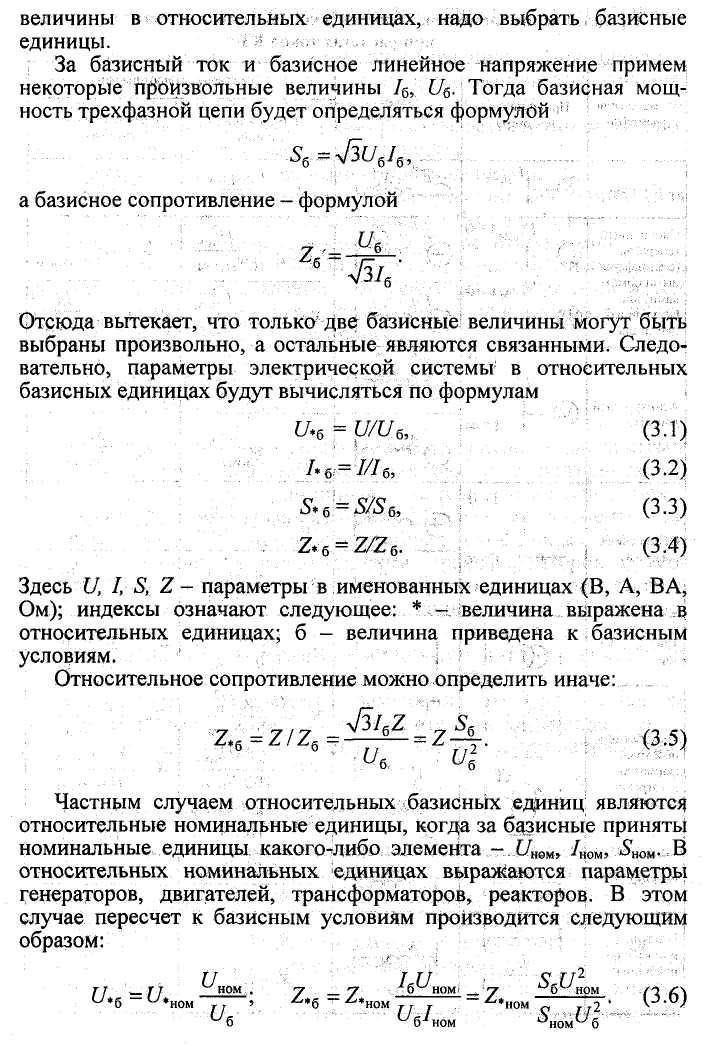

Под относительным значением какой-либо величины следует понимать ее отношение к другой одноименной величине, принятой за базисную. Следовательно, перед тем как представить какие-либо
