5. Створення основи тіла за розтинами
На другому етапі створимо призматичну підставу деталі. Для цього в дереві побудов виберемо Площину 2У и створимо Ескіз 5 (рис. 2.82).

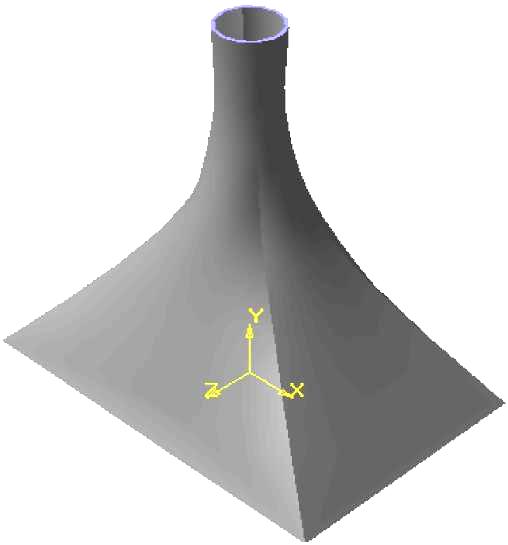

Рис. 2.81 Рис.2.82.

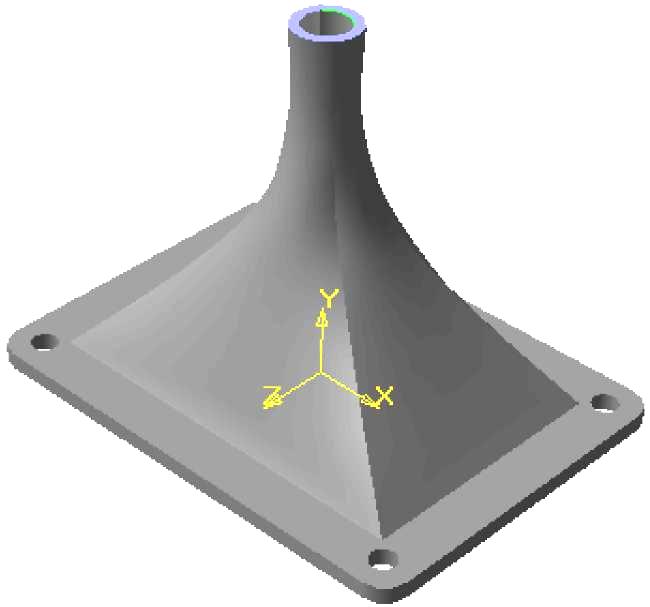

Застосуємо операцію Приклеїти елемент видавлюванням, потім виконаємо сполучення циліндричними поверхнями, співвісними з отворами. У результаті одержимо модель розтруба, зображену на рис. 2.83.

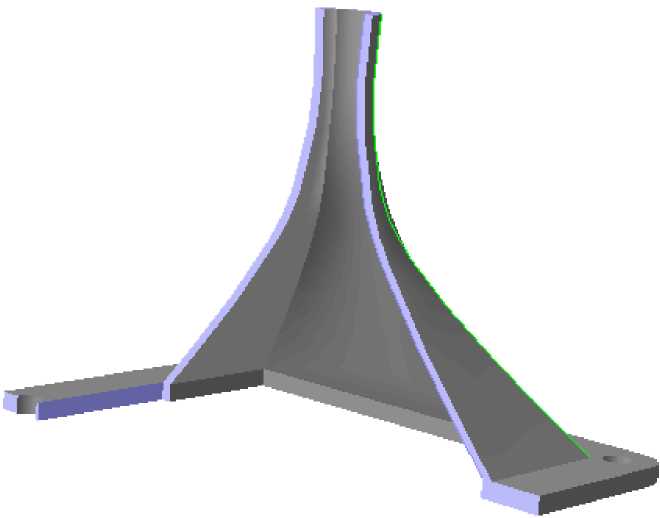

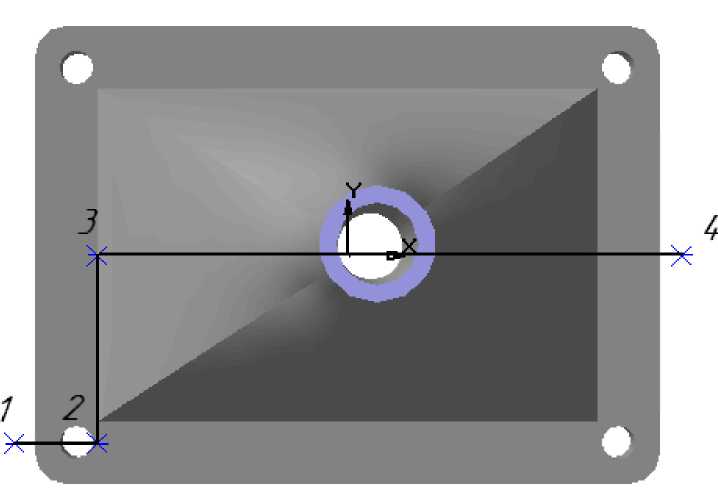

У висновку виконаємо розріз деталі, для цього сформуємо Ескіз 6 у горизонтальній площині (рис. 2.84), а потім виконаємо зріз по ескізі (рис 2.85).
Рис. 2.83. Рис. 2.84. Рис. 2.85.
Л-3
Створення асоціативного креслення
1. Побудова асоціативних видів
Широкі можливості об'ємного моделювання дозволяють проектувати геометричні моделі будь-якої складності, використати їх у прочностных розрахунках, у рекламних і дизайнерських програмах. Крім цього по отриманій моделі можна створити асоціативне креслення.
Виконаємо побудову креслення деталі Кронштейн, створення моделі якого було описано в попередній главі.
Почнемо
формування креслення зі створення
середовища. Виконаємо послідовно команди
Файл
Створити й
уведемо
кнопку на панелі керування <Креслення>
,
після чого на екрані з'явиться новий
лист поумовчанню формату А4 із внутрішньою
рамкою й основним написом.
З огляду на розміри деталі й кількість видів, змінимо формат документа, для цього виберемо групу команд Параметри в меню Сервіс. На моніторі з'явиться діалогове вікно (рис. 3.1).
У списку розділів виберемо Параметри листа й щигликом миші розкриємо його вміст, де виділимо рядок Формат, при цьому в правій частині вікна з'являться всі дані, що ставляться до формату листа.
У списку форматів виберемо АЗ, а в групі Орієнтація включимо кнопку Горизонтальна, після чого за допомогою кнопки <Ok> закриємо діалогове вікно. Настроювання параметрів нового графічного документа буде закінчена.
Формат документа, його орієнтацію й стиль можна міняти неодноразово в процесі роботи над його створенням, якщо в цьому виникне необхідність.
Після
формування формату його можна побачити
повністю, якщо нажати кнопку <Показати
все >
Далі варто приступитися до створенню
креслення.
На
панелі перемикань виберемо кнопку
<Асоціативні
види>
,
після чого
відкриється панель Створення
асоціативних видів (рис. 3.2).
Асоціативний вид - це вид нерозривно пов'язаний із тривимірною моделлю, по образі якої формується дане креслення. Будь-яка зміна форми й розмірів моделі неминуче спричинить до відповідних змін в асоціативних видах.
На
робочій панелі введемо кнопку <Стандартні
види>
при цьому на екрані з'явиться діалогове
вікно, за допомогою якого можна відкрити
папку, де перебуває необхідний файл, що
відповідає моделі Кронштейн (рис. 3.3).
Після чого на поле креслення відобразиться
фантом у вигляді прямокутників, що
умовно позначають три основних види. У
рядку параметрів
об'єктів можна
встановити орієнтацію деталі, і тим
самим визначити головний вид, масштаб,
включити або виключити невидимі лінії,
лінії переходів, а також призначити
кольори зображення (рис. 3.4).
